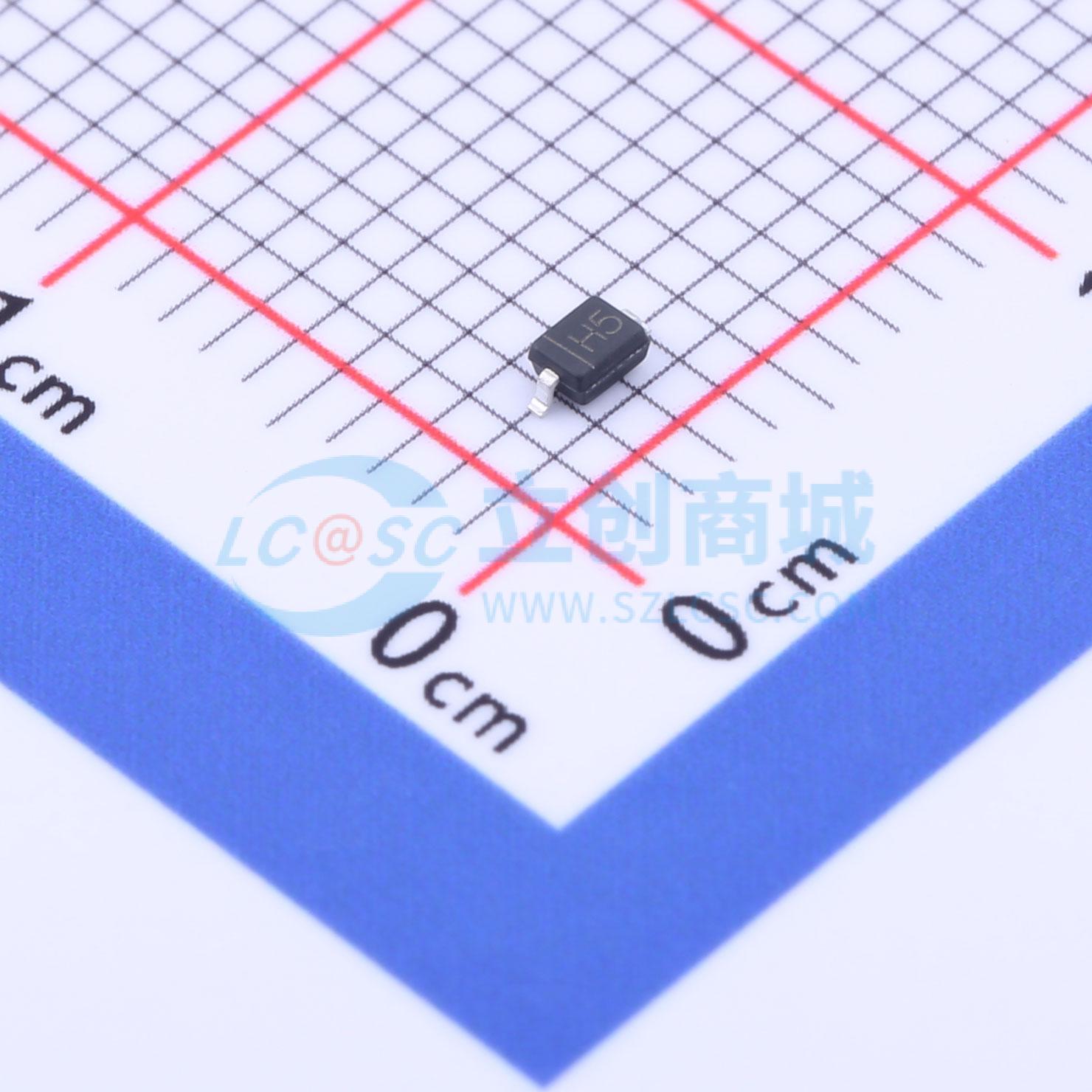

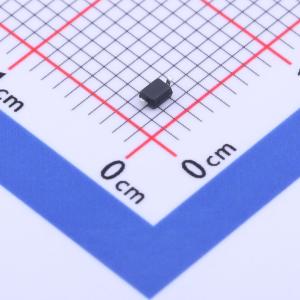

温馨提醒：图片仅供参考，商品以实物为准

PTVSHC3D5VU

ESD 5V截止

描述: PTVSHC3D5VU瞬态电压抑制器专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比不会出现器件性能下降的问题。PTVSHC3D5VU可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D5VU采用SOD - 323封装，工作电压为5V。
品牌名称: Prisemi(芯导)
商品型号: PTVSHC3D5VU
商品编号: C918844
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

PTVSHC3D5VU瞬态电压抑制器专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比不会出现器件性能下降的问题。PTVSHC3D5VU可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D5VU采用SOD - 323封装，工作电压为5V。

商品特性

每线路1400W峰值脉冲功率 (tP = 8/20μs)
SOD - 323封装，响应时间通常 < 1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护，符合IEC 61000 - 4 - 2 (ESD) ±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4 (EFT) 40A (5/50ns)

应用领域

手机及配件
个人数字助理 (PDA)
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15.5V
	击穿电压	7.8V

	属性	参数值
	反向电流(Ir)	2uA
	防护等级	IEC 61000-4-4
	类型	ESD
	Cj-结电容	1050pF
