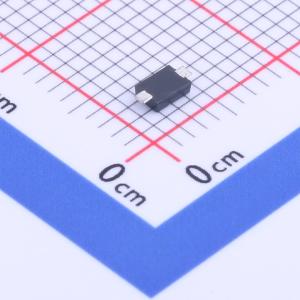

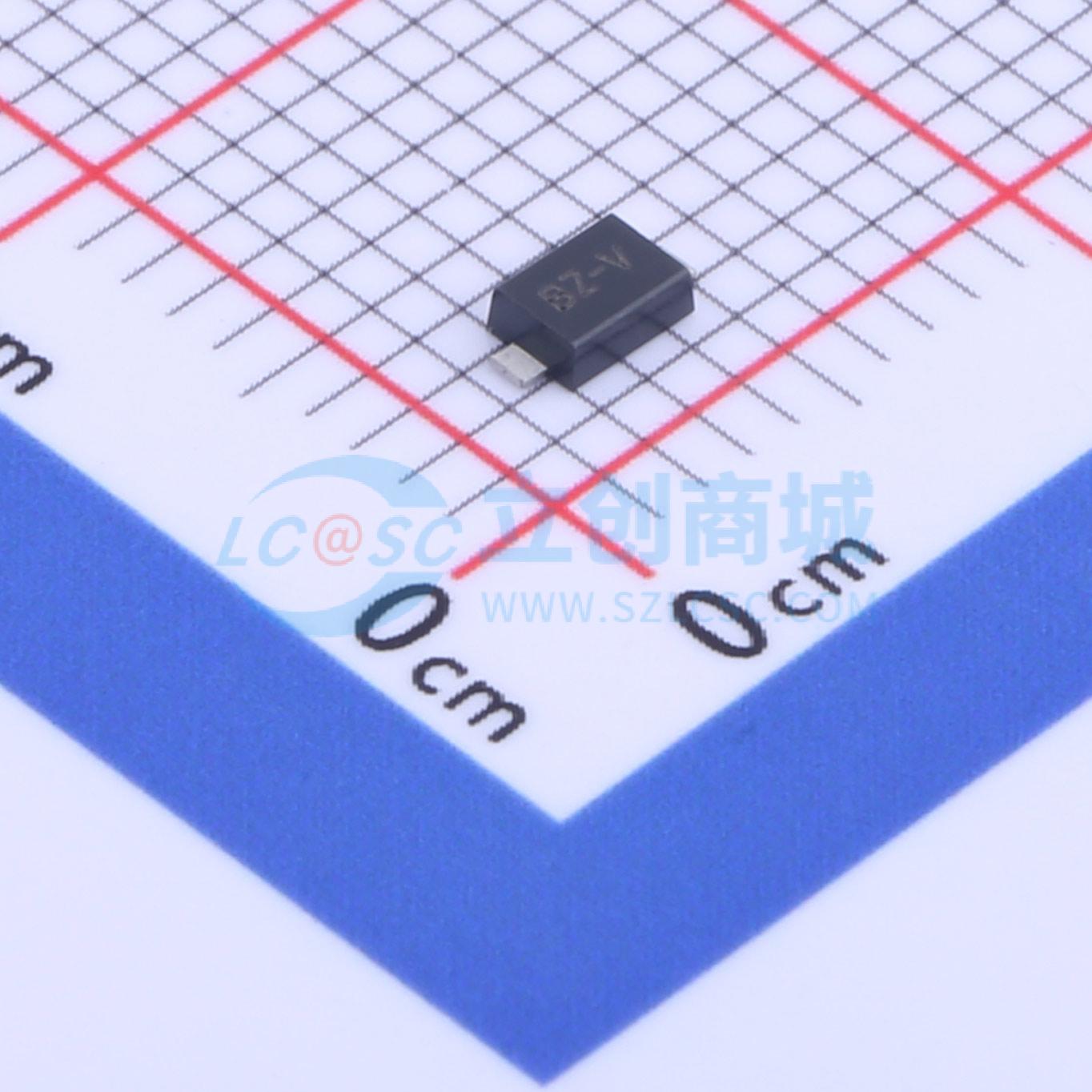

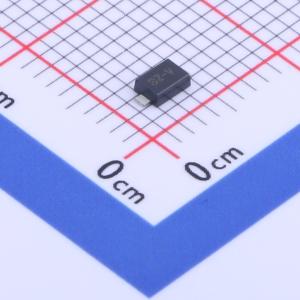

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC1SF24VBH
ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PTVSHC1SF24VBH 保护器旨在替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比，器件无性能退化。PTVSHC1SF24VBH 可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC1SF24VBH 采用 SOD - 123FL 封装，工作电压为 24 伏。它用于满足 IEC 61000 - 4 - 2 标准 4 级（±15KV 空气放电、±8KV 接触放电）的 ESD 抗扰度要求。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC1SF24VBH
- 商品编号
- C918841
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 32V | |
| 峰值脉冲功率(Ppp) | 5.5kW@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 280pF |
商品概述
PTVSHC1SF24VBH 保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比无器件性能退化问题。PTVSHC1SF24VBH 可保护敏感半导体元件免受静电放电 (ESD) 和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC1SF24VBH 采用 SOD - 123FL 封装，工作电压为 24 伏。它用于满足 IEC 61000 - 4 - 2 标准 4 级（± 15kV 空气放电、± 8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 每线路 5500 W 峰值脉冲功率 (tP = 8 / 20 μs)
- SOD - 123FL 封装
- 典型响应时间 < 1 ns
- 保护单个 I/O 或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线符合 IEC 61000 - 4 - 2 (ESD) 的瞬态保护
- ± 30kV（空气放电）、± 30kV（接触放电）；符合 IEC 61000 - 4 - 4 (EFT) 80A (5/50ns)
应用领域
-手机及配件-个人数字助理 (PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-无绳电话-数码相机-外设-MP3 播放器
