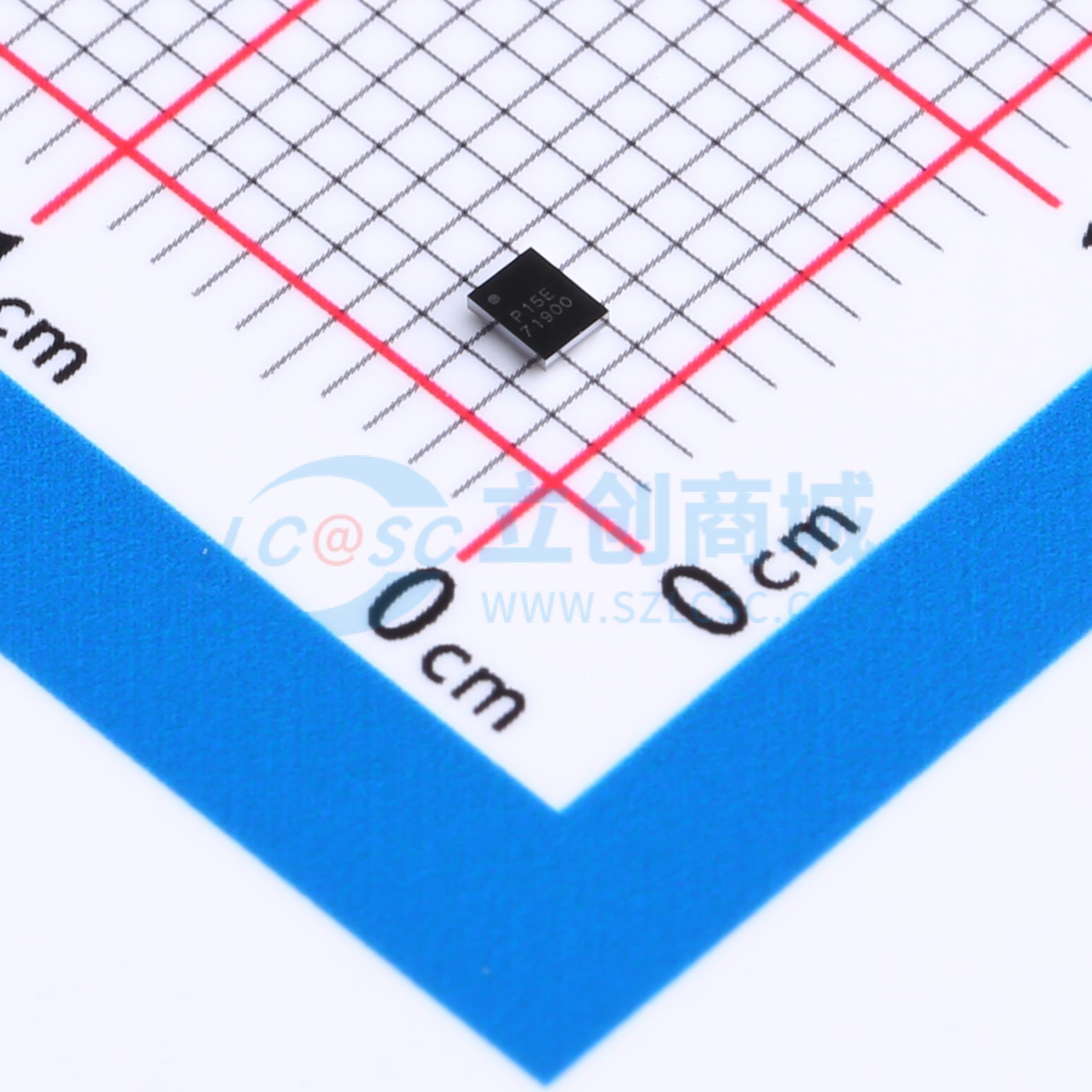

温馨提醒：图片仅供参考，商品以实物为准

PSC5415E

符合USB标准的单节锂离子开关充电器，带USB-OTG升压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PSC5415E是一款开关模式充电IC，可为锂电池和锂聚合物电池提供最大1.75A的充电电流。PSC5415E具备5V、700mA的OTG功能和I2C功能。通过I2C功能可精确配置充电参数，如充电电流、满充电压和输入电流
品牌名称: Prisemi(芯导)
商品型号: PSC5415E
商品编号: C918837
商品封装: WLCSP-20
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

PSC5415E是一款开关模式充电IC，可为锂电池和锂聚合物电池提供最大1.75A的充电电流。PSC5415E具备5V、700mA的OTG功能和I2C功能。通过I2C功能可精确配置充电电流、满充电压和输入电流等充电参数。其封装类型为20引脚的WLCSP（1.901mmx1.501mm）。 PSC5415E采用标准的四阶段充电过程设计：激活、预充电、恒流、恒压，并具备完善的过流、过压、欠压和过温保护机制。它集成了同步PWM控制、高功率MOSFET和高压OVP电路。PSC5415E具有高充电效率（94%）、低内阻（45mΩ）和高直流耐压（29V）的特点。

商品特性

用于单节锂离子和锂聚合物电池组的全集成、高效充电器
充电电压精度：25°C时±0.5%
充电电流调节精度：±5%
绝对最大输入电压：29V
最大输入工作电压：6V
最大充电速率：1.75A
针对3.0至4.5V电池输入的USB OTG，具备5V、700mA升压模式
1.901mm x 1.501mm 20引脚WCSP封装
可通过I²C接口进行编程：
- 输入电流
- 快速充电/终止电流
- 充电器电压
- 终止使能
具有宽占空比范围的同步降压PWM控制器
小尺寸1μH外部电感
完善的保护机制：
- OVP、OCP、OTP

应用领域

手机、智能手机、个人数字助理
平板电脑、便携式媒体播放器
游戏设备、数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~29V
	最大充电电流	1.75A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	接口类型	I2C
