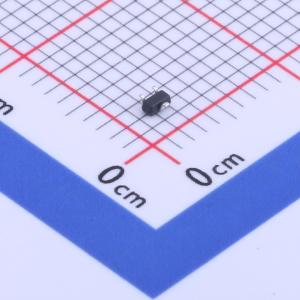

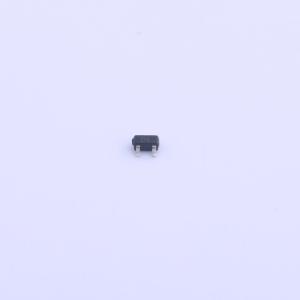

温馨提醒：图片仅供参考，商品以实物为准
PDTC114TE
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。 几乎完全消除寄生效应。 操作时只需设置开/关条件，便于设备设计。应用：反相器接口驱动器
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PDTC114TE
- 商品编号
- C918799
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 250 | |
| 射基极击穿电压(Vebo) | 5V | |
| 最小输入电压(VI(on)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | - | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | - | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | 0.5uA |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。
- 它们还具有几乎完全消除寄生效应的优点。
- 操作时只需设置开/关状态，使器件设计变得简单。
应用领域
- 反相器
- 接口
- 驱动器
