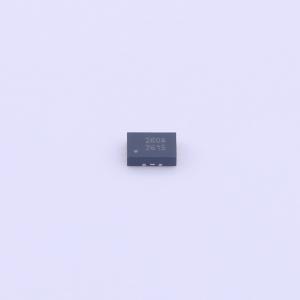

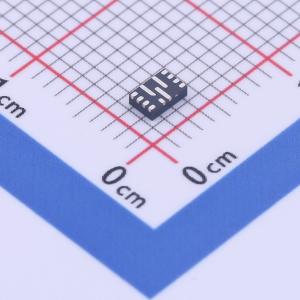

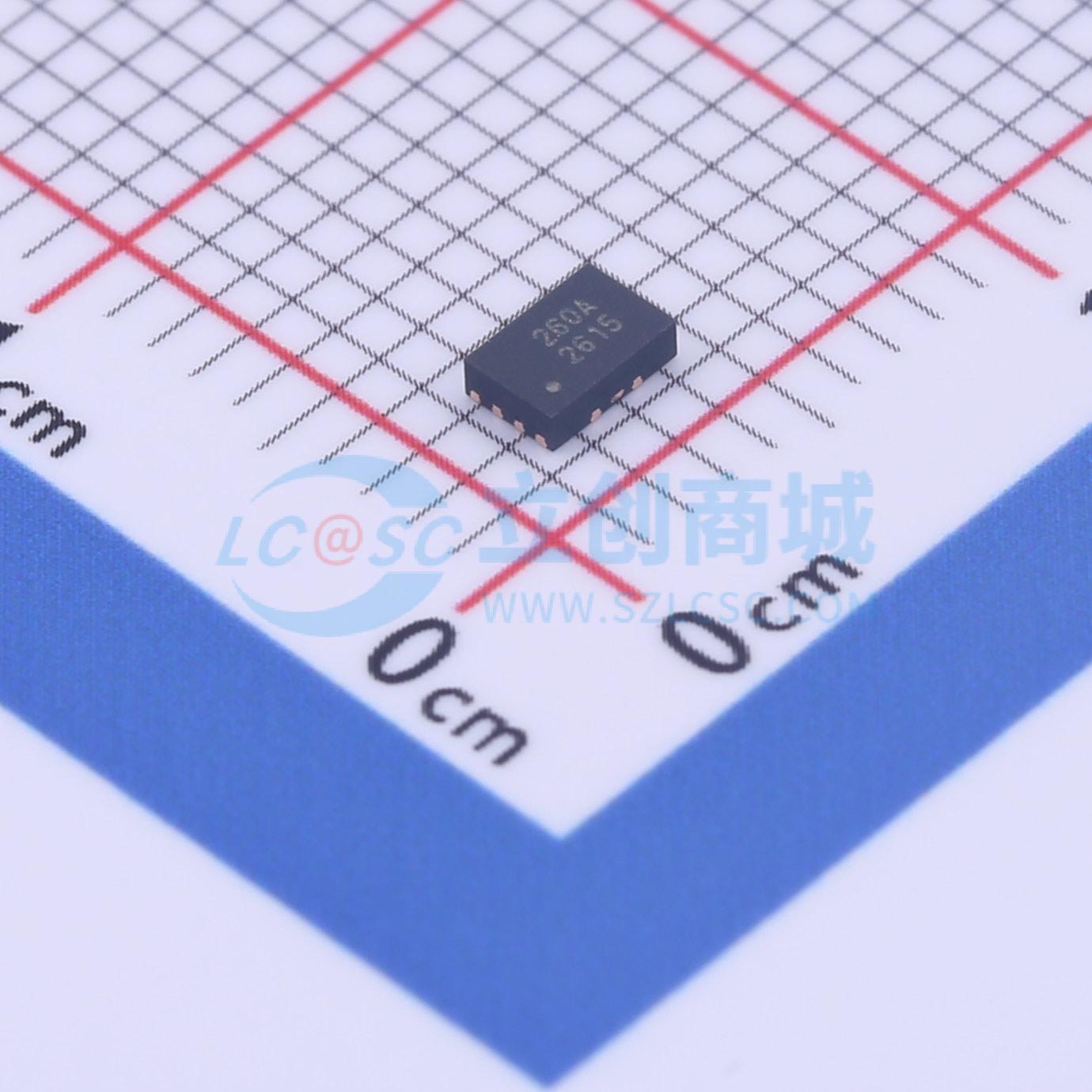

SCT2260AFPAR

高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2260A是一款高效率同步降压DC-DC转换器,输入电压范围为4.5V至18V,输出电压范围为0.6V至7V,连续输出电流为6A。该器件采用恒定导通时间控制,提供快速瞬态响应和易于环路稳定。开关频率可选400kHz、800kHz和1.2MHz,支持PFM、USM和PWM模式。具备过流保护、过温保护和欠压锁定等功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT2260AFPAR
商品编号: C918193
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.111克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

SCT2260A 是一款高效率同步降压 DC/DC 转换器，输入电压范围为 4.5V-18V，输出电压可调至 0.6V。它提供了一个小巧的 2mmx3mm QFN 封装，能够持续输出 6A 电流。该器件完全集成了具有 25mΩ/12mΩ 导通电阻的高压侧和低压侧功率 MOSFET，以最小化导通损耗。

SCT2260A 采用恒定导通时间 (COT) 控制，以提供快速瞬态响应和简单的环路稳定。开关频率可以从 400kHz、800kHz 和 1.2MHz 中选择，以优化滤波器尺寸和输出电压纹波。该器件提供了固定的 1ms 软启动，以防止输出电压上升期间的浪涌电流。开漏输出信号的 Power Good 功能表示输出电压在调节范围内。

SCT2260A 有一个 MODE 引脚，可以选择脉冲频率调制 (PFM) 模式以实现轻负载下的节能，或者超声模式 (USM) 以在轻负载或无负载条件下保持开关频率高于可听频率范围，或者 PWM 模式以实现较小的输出纹波。

全面的保护功能包括过流保护、欠压保护和热关断。

该转换器需要最少数量的外部元件，并且采用 QFN-12 (2mmx3mm) 封装。

商品特性

宽4.5V至18V输入电压范围
0.6V至7V输出电压范围
6A连续输出电流
集成25mΩ/12mΩ的HS/LS功率MOSFET导通电阻
固定1ms软启动时间
可选400kHz，800kHz和1.2MHz开关频率
可选PFM，USM和PWM工作模式
周期限流
输出过电压保护
过温保护
提供QFN 12引脚2mmx3mm封装

应用领域

高端DTV
机顶盒，xDSL调制解调器，个人视频录像机
服务器，云计算，存储
电信与网络，小型基站，负载点(POL)
IPCs，工厂自动化，PLC，测试测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~7V
	输出电流	6A
	开关频率	400kHz；1.2MHz；800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
	输出类型	可调
