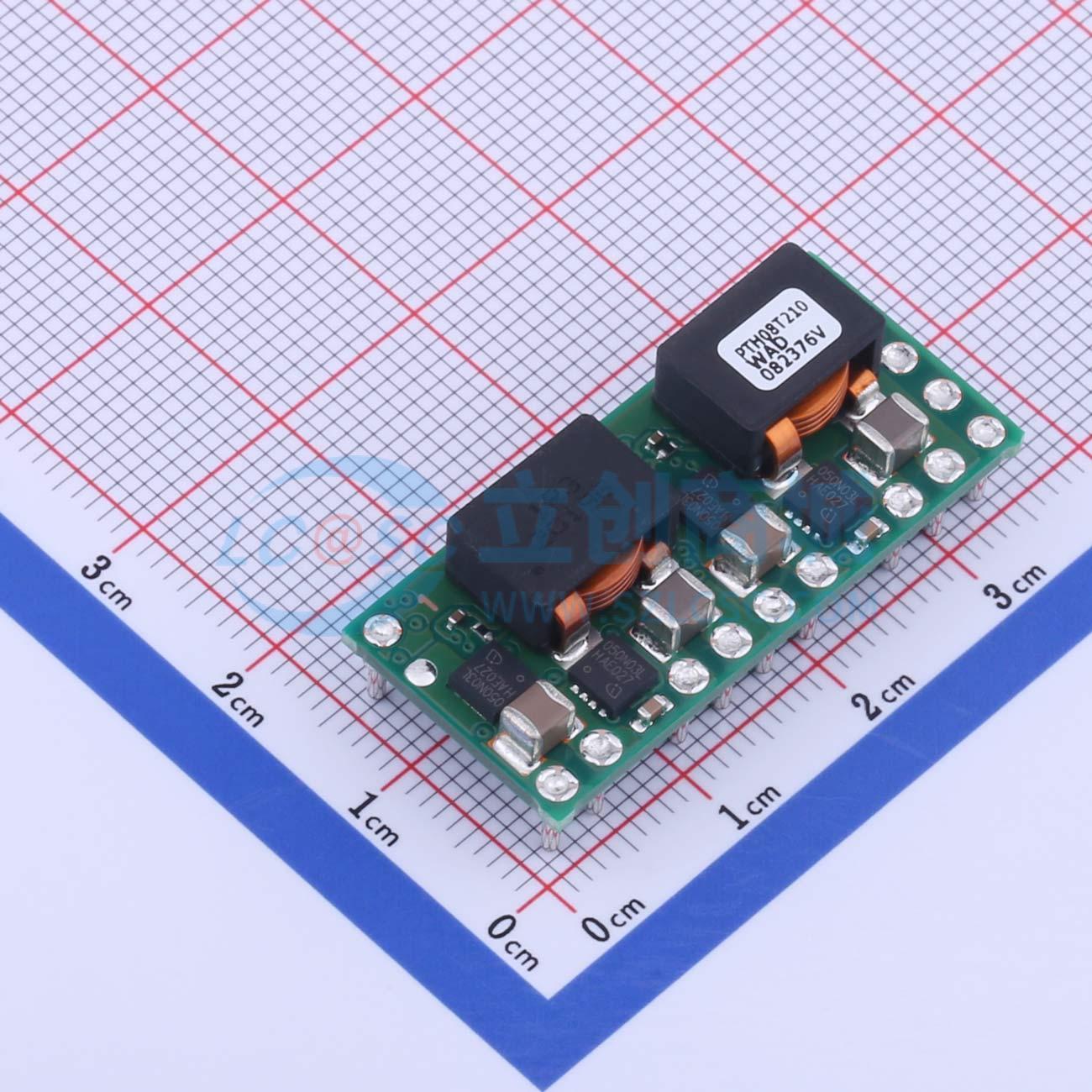

温馨提醒：图片仅供参考，商品以实物为准

PTH08T210WAD

输入电压5.5 V至14 V的非隔离式宽输出可调电源模块，采用TurboTrans技术

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH08T210W 采用 TurboTrans 技术的 30A 输出 5.5V 至 14V 输入的非隔离宽输出调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTH08T210WAD
商品编号: C918139
商品封装: DIP,34.8x15.8mm
包装方式: 托盘
商品毛重: 12.257克(g)

商品参数

商品概述

PTH08T210W是一款高性能、额定电流为30 A的非隔离电源模块，采用多相开关模式拓扑结构。该模块是PTH系列电源模块的第二代产品，具有更小的尺寸和改进的特性。 PTH08T210W的输入电压范围为5.5 V至14 V，只需一个电阻即可将输出电压设置在0.7 V至3.6 V范围内的任意值。较宽的输入电压范围使PTH08T210W特别适用于采用8 V至12 V中间配电总线（调节精度较低）的高级计算和服务器应用。该模块采用双面表面贴装结构，具有低外形和紧凑的尺寸。封装选项包括通孔和表面贴装两种配置，均为无铅（Pb）且符合RoHS标准。 PTH和PTV模块第二代产品的一项新特性是TurboTrans™技术（专利申请中）。TurboTrans技术允许从外部优化稳压器的瞬态响应，从而减少负载瞬变后的输出电压偏差，并降低所需的输出电容。当与超低ESR输出电容器配合使用时，该特性还能增强稳定性。 PTH08T210W具备一系列标准特性，包括开/关禁止功能、差分远程输出电压检测（确保精确的负载调节）以及输出过流和过温关断功能（防止负载故障）。可编程欠压锁定功能允许自定义启动电压阈值。AutoTrack™排序功能可使输出跟踪一个公共电压，从而简化电源系统中多个模块的同时上电和下电操作。

商品特性

输出电流：高达30 A
输入电压：5.5 V至14 V
宽输出电压调节范围：0.7 V至3.6 V
效率：高达96%
总输出电压变化：±1.5%
开/关禁止功能
差分输出电压
可调欠压锁定
输出过流保护（非锁存、自动复位）
工作温度：-40℃至85℃
与POLA™兼容
TurboTrans™技术
设计满足高达300 A/μs的超快速瞬态要求
Auto-Track™排序
多相开关模式拓扑结构
安全机构认证：UL/IEC/CSA - 22.2 60950 - 1

应用领域

复杂的多电压系统
微处理器
总线驱动器

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	5.5V~14V
	输出电压精度	±1.5%
	输出电压(Vout)	700mV~3.6V
	输出电流(最大值)	30A
	转换效率	96%

	属性	参数值
	最大容性负载	12000uF
	静态电流(Iq)	5mA
	开关频率	480kHz
	纹波噪声	25mVp-p
	特性	过流保护；过热保护
	长度	34.8mm
	宽度	18.75mm
	工作温度	-40℃~+85℃
