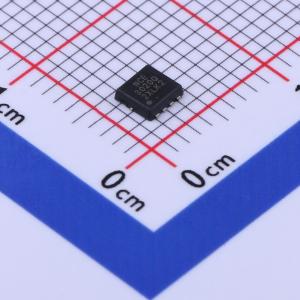

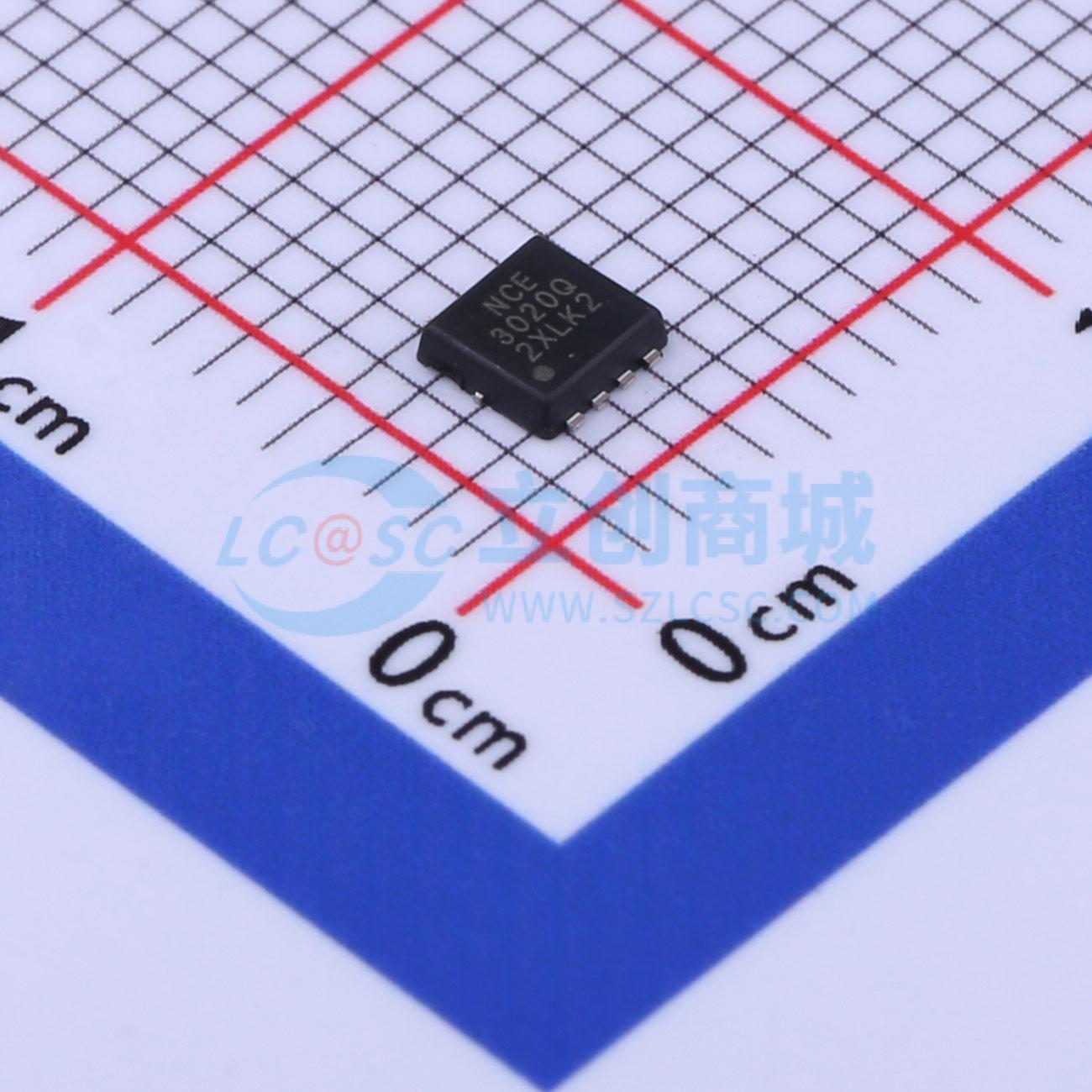

温馨提醒：图片仅供参考，商品以实物为准
NCE3020Q
1个N沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE3020Q采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3020Q
- 商品编号
- C918240
- 商品封装
- DFN3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 20W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 17nC | |
| 输入电容(Ciss) | 1nF@15V | |
| 反向传输电容(Crss) | 164.4pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
-沟槽功率低压MOSFET技术-出色的散热封装-高密度单元设计,实现低漏源导通电阻(RDS(ON))
商品特性
- 100%进行了单脉冲雪崩耐量（UIS）测试
- 100%进行了漏源电压变化（ΔVDS）测试
应用领域
-大电流负载应用-负载开关-硬开关和高频电路-不间断电源
