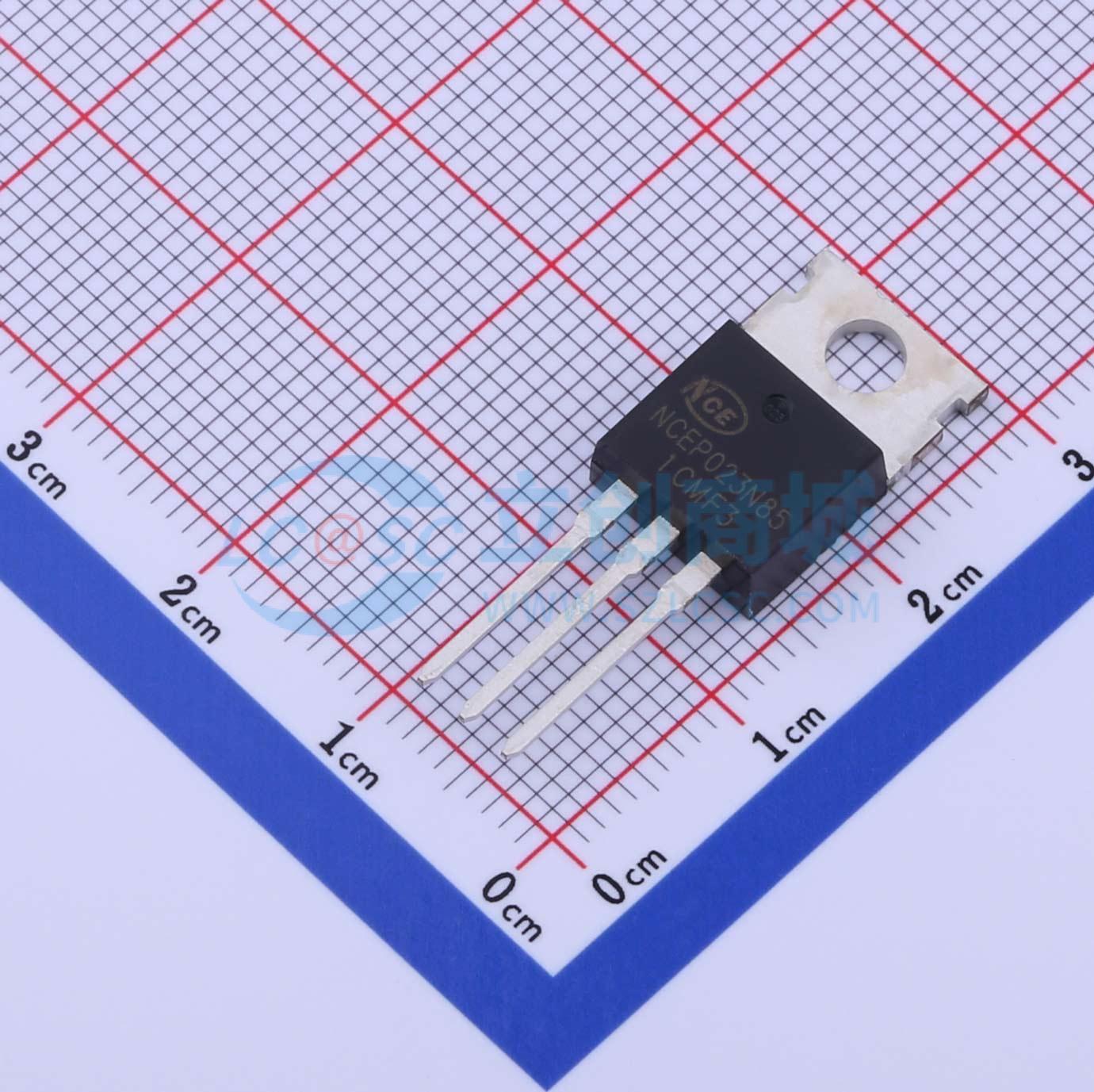

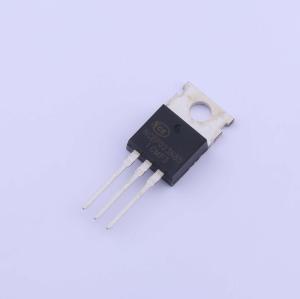

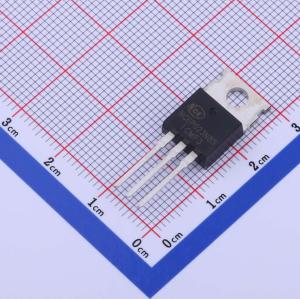

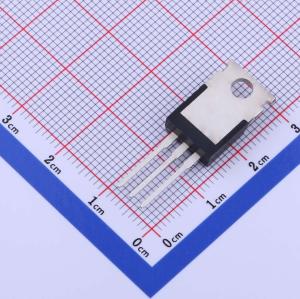

温馨提醒：图片仅供参考，商品以实物为准
NCEP023N85
1个N沟道 耐压:85V 电流:260A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP023N85
- 商品编号
- C918242
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 260A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 240nC@10V | |
| 输入电容(Ciss) | 14.5nF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
- 沟槽功率低压MOSFET技术
- 用于低 RDS(on) 的高密度单元设计
- 高速开关
商品特性
- VDS = 85V,ID = 260A
- RDS(ON) = 2.0 mΩ,典型值 (TO - 220) @ VGS = 10V
- RDS(ON) = 1.8 mΩ,典型值 (TO - 263) @ VGS = 10V
- 出色的栅极电荷×RDS(ON)乘积(品质因数FOM)
- 极低的导通电阻RDS(ON)
- 工作温度达175°C
- 无铅引脚镀层
- 100%进行了非钳位感性负载(UIS)测试!
- 100%进行了ΔVDS测试!
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流
