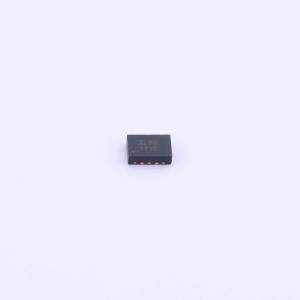

SCT2280FPAR
18V输入8A输出的高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2280是一款高效率的同步降压DC-DC转换器,输入电压范围为4.5V至18V,输出电压范围为0.6V至7V,最大连续输出电流为8A。该芯片采用恒定导通时间（COT）控制,提供快速瞬态响应和易于环路稳定。开关频率可选400KHz、800KHz和1.2MHz。具备多种工作模式,包括PFM、USM和PWM,以及全面的保护功能。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2280FPAR
- 商品编号
- C918192
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 8A | |
| 开关频率 | 400kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 130uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2280 是一款高效的同步降压 DC-DC 转换器，具有 4.5V 至 18V 的输入电压范围和可调输出电压，最低可达 0.6V。它提供了一个小尺寸的 2mmx3mm QFN 封装，能够持续提供 8A 的输出电流。该器件完全集成了高边和低边功率 MOSFET，导通电阻分别为 25mΩ 和 12mΩ，以最小化传导损耗。
SCT2280 采用了恒定导通时间（COT）控制方式，以提供快速瞬态响应和易于环路稳定。开关频率可以从 400kHz、800kHz 和 1.2MHz 中选择，以便优化滤波器尺寸和输出电压纹波。该器件提供了固定的 1ms 软启动功能，以防止在输出电压上升过程中产生浪涌电流。电源良好信号采用开漏输出，表示输出电压处于调节范围内。
SCT2280 有一个 MODE 引脚，可以选择脉冲频率调制（PFM）操作模式来实现轻载节能，或者选择超声模式（USM）在轻载或空载条件下保持开关频率高于听觉频率范围，或者选择 PWM 模式来实现较小的输出纹波。
全面的保护功能包括过流保护、欠压保护和热关断。
该转换器所需的外部元件数量最少，并且采用 QFN-12 (2mmx3mm) 封装。
商品特性
- 宽4.5V-18V输入电压范围
- 0.6V-7V输出电压范围
- 8A连续输出电流
- 集成25mΩ/12mΩ的HS/LS功率MOSFET导通电阻
- 固定1ms软启动时间
- 可选400KHz、800KHz和1.2MHz开关频率
- 可选PFM、USM和PWM工作模式
- 周期性限流
- 输出过压保护
- 过温保护
- 采用QFN 12引脚2mmx3mm封装
应用领域
- 高端DTV
- 机顶盒，xDSL调制解调器，个人视频录像机
- 服务器，云计算，存储
- 电信与网络，小型基站，负载点(POL)
- IPCs，工厂自动化，PLC，测试测量
