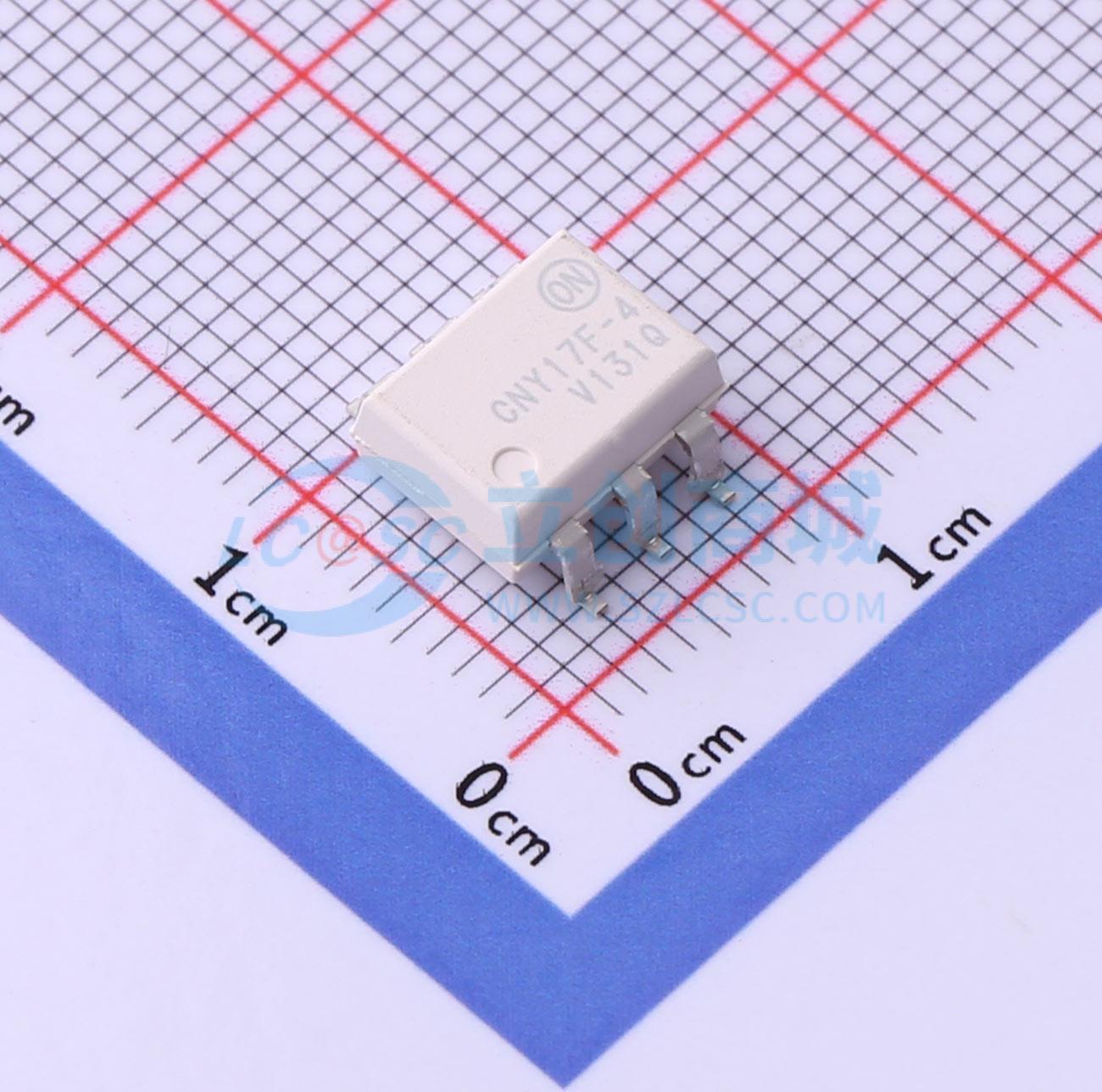

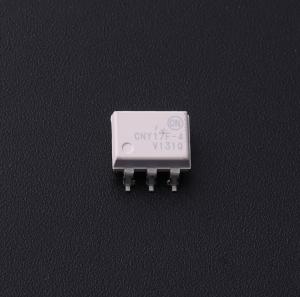

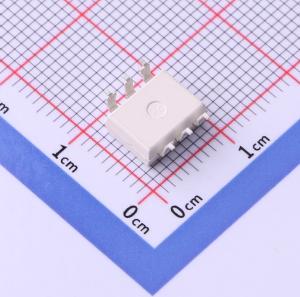

CNY17F4SR2VM
DC输入 隔离电压(rms):4170V
- 描述
- CNY17XM、CNY17FXM 和 MOC810XM 器件由与 NPN 光电晶体管耦合的砷化镓红外发光二极管组成，采用双列直插封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- CNY17F4SR2VM
- 商品编号
- C899106
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.5mA,10mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3.5us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 160% | |
| 电流传输比(CTR)最大值/饱和值 | 320% | |
| 总功耗(Pd) | 270mW | |
| 正向电流(If) | 60mA |
商品概述
CNY17XM、CNY17FXM 和 MOC8106M 器件由一个砷化镓红外发光二极管和一个 NPN 光电晶体管组成，采用双列直插式封装。
商品特性
- 高 BVCEO：最小值 70 V（CNY17XM、CNY17FXM、MOC8106M）
- 紧密匹配的电流传输比（CTR），可将器件间的差异降至最低
- 可选组别的电流传输比
- 极低的耦合电容，且芯片与引脚 6 基极无连接，可将噪声敏感度降至最低（CNY17FXM、MOC8106M）
- 安全与法规认证：UL1577，4170 VACRMS 持续 1 分钟，DIN - EN/IEC60747 - 5 - 5，850 V 峰值工作绝缘电压
应用领域
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
- 家电传感器系统
- 工业控制
