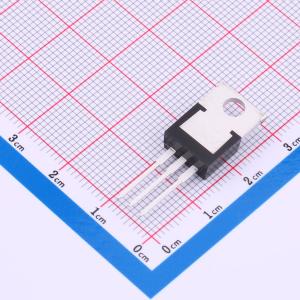

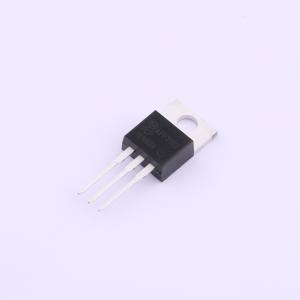

温馨提醒：图片仅供参考，商品以实物为准
FCP16N60N
1个N沟道 耐压:600V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FCP16N60N
- 商品编号
- C898514
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 170mΩ@10V | |
| 耗散功率(Pd) | 134.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 52.3nC@10V | |
| 输入电容(Ciss) | 2.17nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
SuperFET II MOSFET是采用电荷平衡技术的全新高压超级结（SJ）MOSFET系列产品，具备出色的低导通电阻和更低的栅极电荷性能。该先进技术旨在最大程度降低传导损耗，提供卓越的开关性能，能够承受极端dv/dt额定值和更高的雪崩能量。因此，SuperFET II MOSFET适用于各种追求系统小型化和高效化的AC-DC功率转换应用。
商品特性
- 在VGS = 10 V、ID = 8 A条件下,RDS(on) = 170 mΩ(典型值)
- 超低栅极电荷(典型值Qg = 40.2 nC)
- 低有效输出电容(典型值Coss(eff.) = 176 pF)
- 经过100%雪崩测试
- 符合RoHS标准
应用领域
- 液晶/发光二极管/等离子电视(LCD/LED/PDP TV)
- 照明
- 太阳能逆变器
- 交流 - 直流电源
