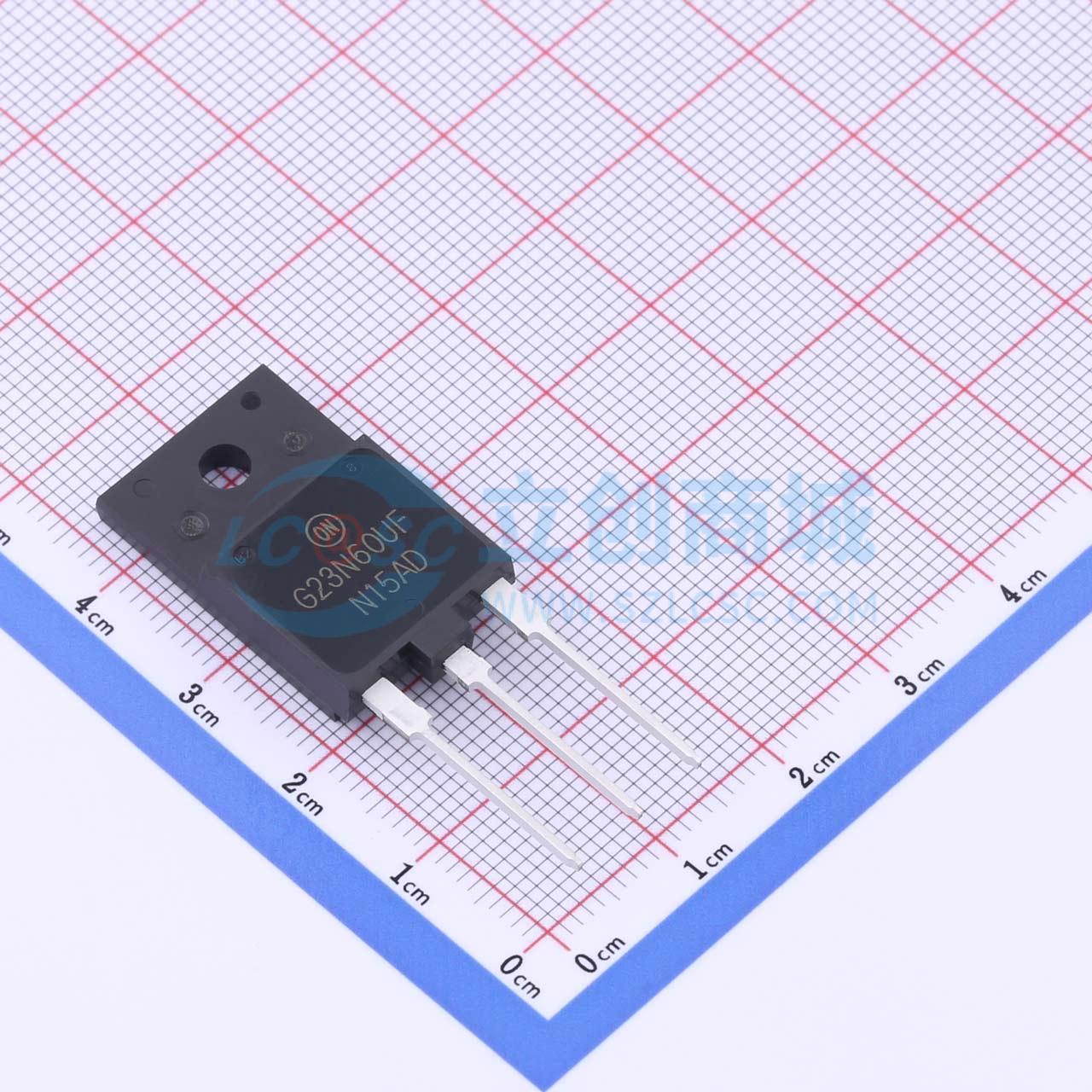

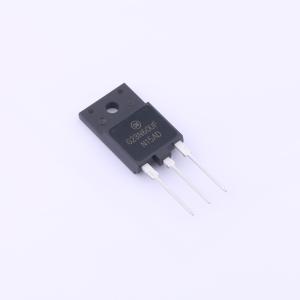

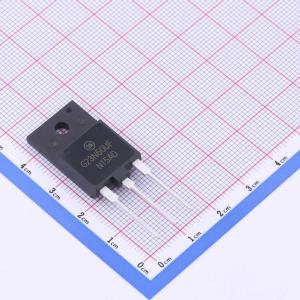

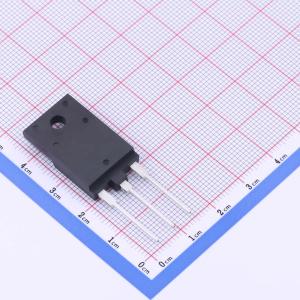

温馨提醒：图片仅供参考，商品以实物为准
SGF23N60UFTU
SGF23N60UFTU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UF系列IGBT提供低传导和开关损耗。该系列专为需要高速开关的通用逆变器等应用而设计。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SGF23N60UFTU
- 商品编号
- C898055
- 商品封装
- TO-3PF
- 包装方式
- 管装
- 商品毛重
- 7.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 23A | |
| 耗散功率(Pd) | 75W | |
| 输出电容(Coes) | 100pF | |
| 集射极饱和电压(VCE(sat)) | 2.6V@12A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@12mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 720pF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 60ns | |
| 导通损耗(Eon) | 115uJ | |
| 关断损耗(Eoff) | 135uJ | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 25pF |
