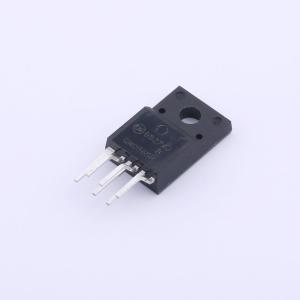

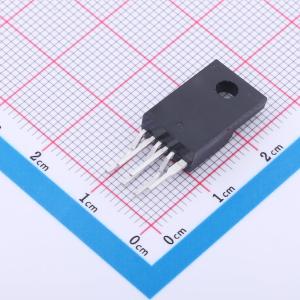

温馨提醒：图片仅供参考，商品以实物为准

FSGM0565RBWDTU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSGM0565RB是一款集成了脉冲宽度调制（PWM）控制器和检测场效应管（SENSEFET）的器件，专为离线式开关模式电源（SMPS）设计，所需外部元件极少。PWM控制器集成了固定频率振荡器、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立MOSFET和PWM控制器解决方案相比，FSGM系列可降低总成本、减少元件数量、缩小尺寸和减轻重量，同时提高效率、生产率和系统可靠性。该器件为反激式转换器的低成本设计提供了基础平台。
品牌名称: onsemi(安森美)
商品型号: FSGM0565RBWDTU
商品编号: C898083
商品封装: TO-220-6
包装方式: 管装
商品毛重: 2.11克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过载保护(OLP)
	工作温度	-40℃~+125℃@(Tj)
	反馈方式	副边反馈

商品概述

FSGM0565RB是一款集成了脉冲宽度调制（PWM）控制器和检测场效应管（SENSEFET）的器件，专为离线式开关模式电源（SMPS）设计，所需外部元件极少。PWM控制器集成了固定频率振荡器、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立MOSFET和PWM控制器解决方案相比，FSGM系列可降低总成本、减少元件数量、缩小尺寸和减轻重量，同时提高效率、生产率和系统可靠性。该器件为反激式转换器的低成本设计提供了基础平台。

商品特性

软突发模式操作，实现低待机功耗和低噪声
精确的固定工作频率：66 kHz
逐脉冲电流限制
多种保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞的内部热关断（TSD）、输出短路保护（OSP）以及带迟滞的欠压锁定（UVLO）
自动重启模式
内部启动电路
内部高压检测场效应管（SENSEFET）：650 V
内置软启动：15 ms
这些器件无铅且符合RoHS标准

应用领域

液晶电视和显示器、机顶盒和DVD组合的电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.5V~26V
	开关频率	66kHz
	耗散功率(Pd)	45W
	最大占空比	70%
