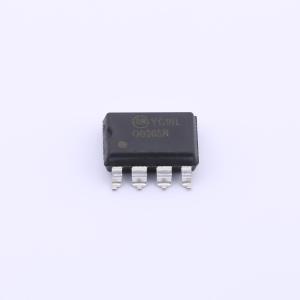

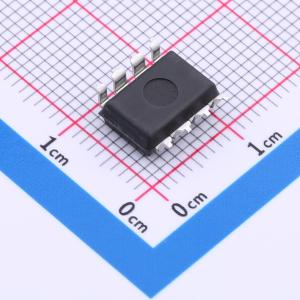

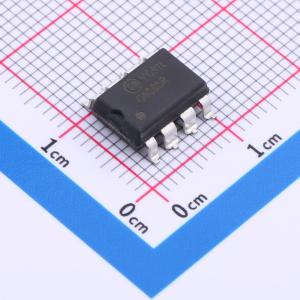

温馨提醒：图片仅供参考，商品以实物为准

FSQ0365RLX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 与具有固定开关频率的传统硬开关转换器相比，谷开关转换器通常具有更低的 EMI 和更高的功率转换效率。FSQ 系列是一款集成的脉宽调制 (PWM) 控制器和 SenseFET，专门为谷开关运行而设计，且外部部件数量极小。该 PWM 控制器包括集成的固定频率振荡器、欠压锁定、前缘间隔 (LEB)、优化的门极驱动器、内部软启动、用于回路补偿的温度补偿精确电流源，以及自我保护电路。与分立 MOSFET 和 PWM 控制器方案相比，FSQ 系列可以降低总成本、部件数量、尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件是适用于谷开关反激转换器的成本高效设计的基本平台。
品牌名称: onsemi(安森美)
商品型号: FSQ0365RLX
商品编号: C899409
商品封装: PDIP-8-GW
包装方式: 编带
商品毛重: 0.57克(g)

商品参数

商品概述

与传统的固定开关频率硬开关转换器相比，谷底开关转换器通常具有更低的电磁干扰（EMI）和更高的功率转换效率。FSQ系列是一款集成了脉冲宽度调制（PWM）控制器和检测场效应晶体管（SENSEFET）的器件，专为谷底开关操作而设计，所需外部元件极少。PWM控制器集成了固定频率振荡器、欠压锁定、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。

与分立的MOSFET和PWM控制器解决方案相比，FSQ系列降低了总成本、元件数量、尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为谷底开关反激式转换器的高性价比设计提供了基础平台。

商品特性

针对谷底开关转换器（VSC）进行优化
通过可变频率控制和固有频率调制实现低EMI
通过最小电压开关实现高效率
在宽负载和输入电压变化范围内频率变化范围窄
采用先进的突发模式操作以降低待机功耗
逐脉冲电流限制
保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、内部热关断（TSD）
带迟滞的欠压锁定（UVLO）
内部启动电路
内部高压检测场效应晶体管：650 V
内置软启动：15 ms

应用领域

DVD播放器、DVD录像机、机顶盒的电源
适配器
个人电脑、液晶电视和等离子电视的辅助电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~20V
	开关频率	55kHz~67kHz

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	工作温度	-40℃~+85℃@(Ta)
