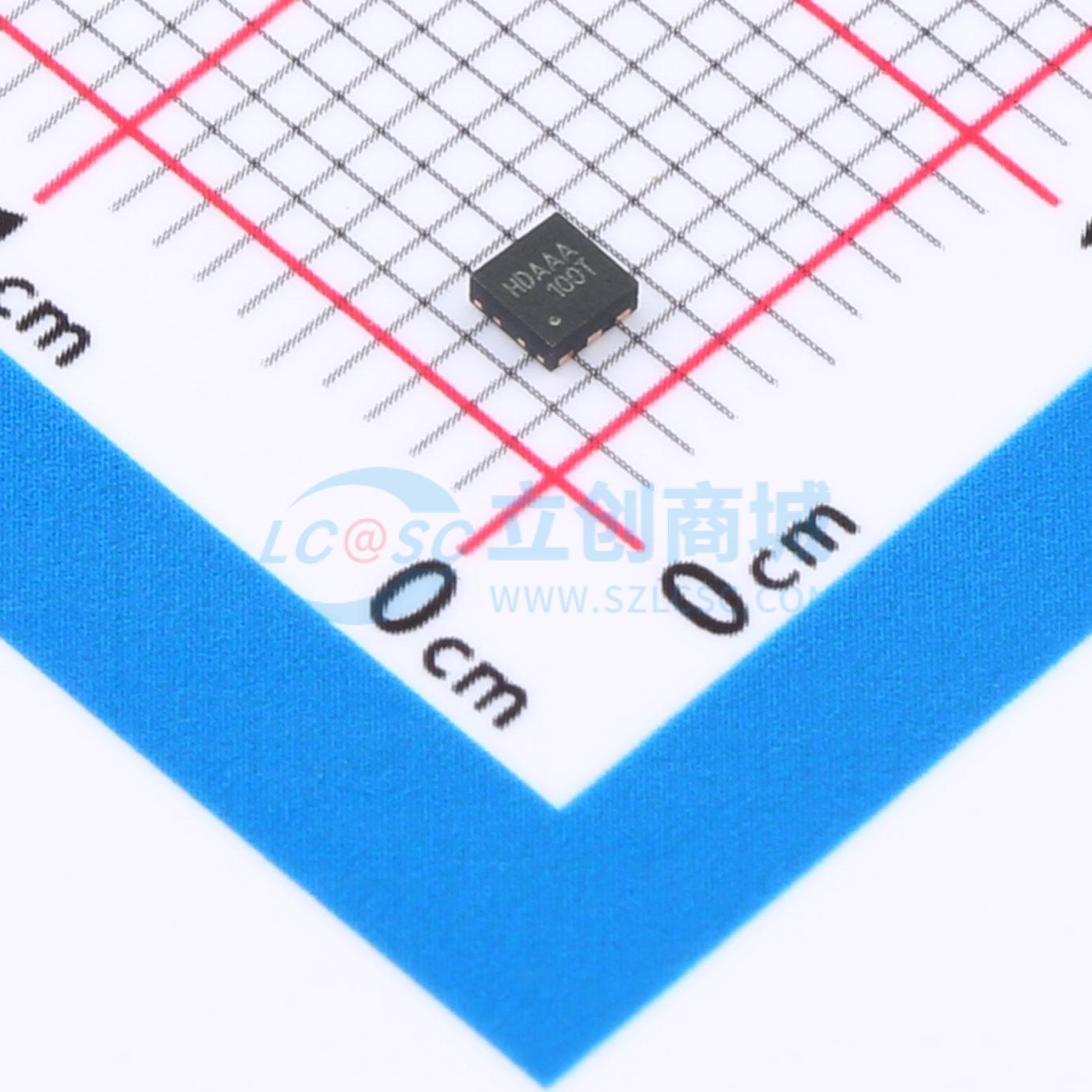

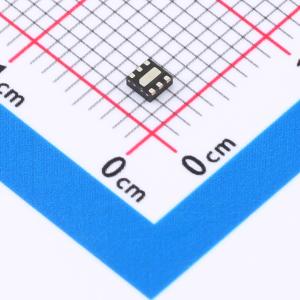

FAN3100TMPX

FAN3100 2A栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个N沟道增强MOSFET。此驱动器可以提供TTL（FAN3100T）或CMOS(FAN3100C)输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围，从而提供欠压锁定功能。FAN3100提供快速M0SFET开关性能，可在高频功率转换器设计中最大限度地提高效率。 FAN3100驱动器内置用于最终输出级的MillerDrive㎡架构。这一双极性MOSFET组合可在MOSFET开/关过程的Miller电场级期间提供高峰值电流，以最大限度地减少开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3100还提供可被配置的双通道输入，用于在同相或反相模式下工作，且允许实施一个使能功能。如果一个或两个输入端均未连接，则内部电阻会偏置输入端，以便将输出端拉至低电平，以保持功率MOSFET关断。 FAN3100采用无引线饰面2x2mm6引线塑封无铅封装(MLP)，以最小的尺寸提供出色的热性能，或采用工业标准5引脚SOT23封装。

• 3A峰值灌电流/源电流，VDD = 12 V
• 4.5到18 V工作范围
• 2.5A灌电流/1.8A源电流，VOUT = 6 V
• 双通道逻辑输入允许通过使能功能配置为同相或反相
• 无输入时内部电阻关闭驱动器
• 1nF负载时，典型上升时间为13 ns，典型下降时间为9ns
• 可选择TTL或CMOS输入阈值
• MillerDriveTM技术
• 通过输入下降或上升，典型传播延迟时间低于20 ns
• 6引脚2x2 mm MLP或5引脚SOT23封装
• 额定环境温度为 -40°C到125°C
• These Devices are Pb-Free and Halogen Free

• 开关电源
• 高效MOSFET开关
• 同步整流电路
• DC-DC转换器电机控制
