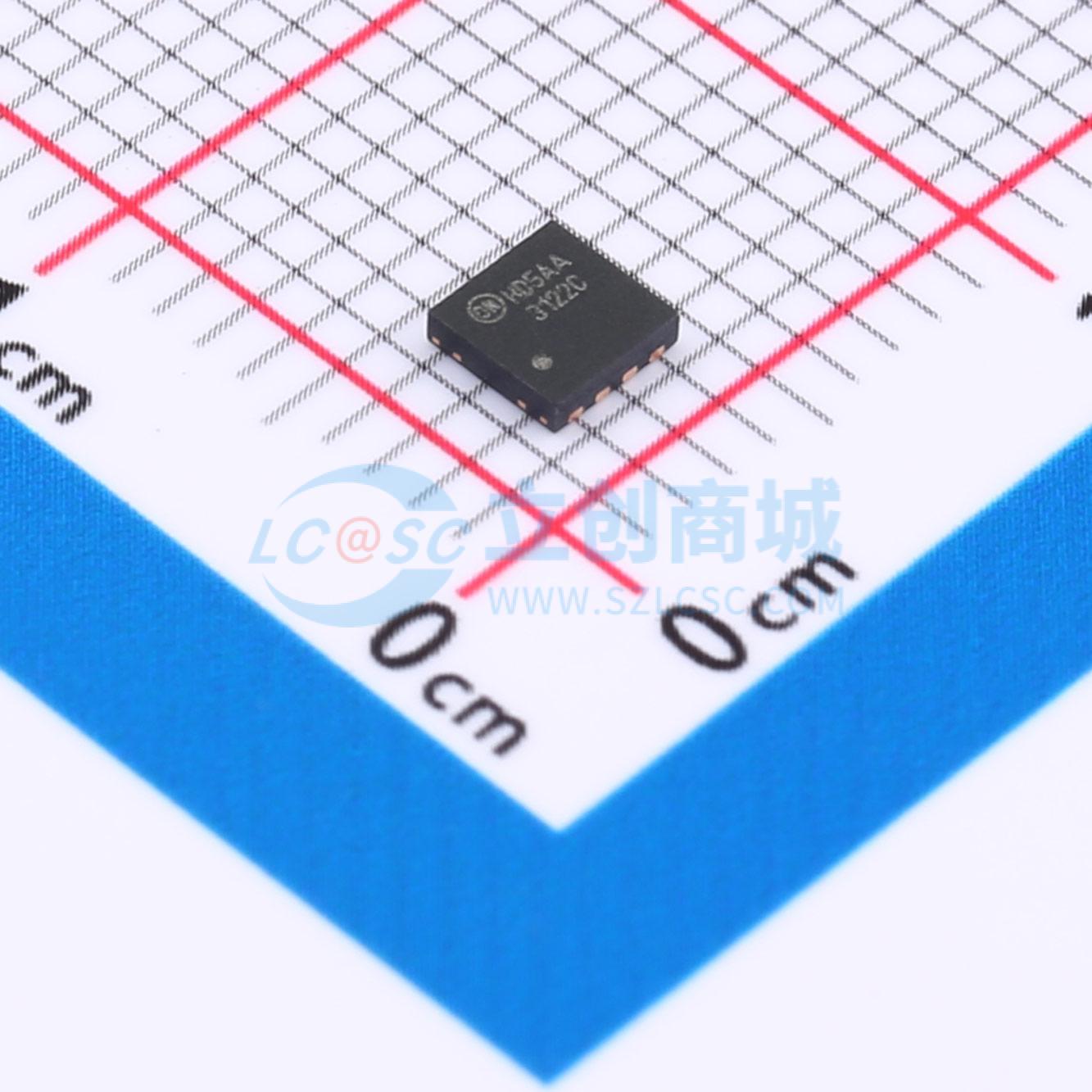

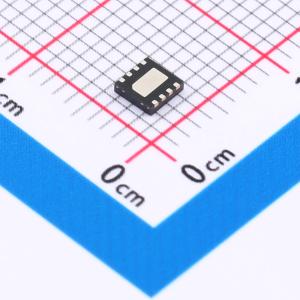

温馨提醒：图片仅供参考，商品以实物为准
FAN3122CMPX
高速、单路 9A 低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FAN3121和FAN3122 MOSFET驱动器旨在通过提供高峰值电流脉冲，驱动低端开关应用中的N沟道增强型MOSFET。这些驱动器有TTL输入阈值（FAN312xT）或与VDD成比例的CMOS输入阈值（FAN312xC）两种类型可供选择。内部电路通过将输出保持在低电平，直至电源电压处于工作范围内，从而实现欠压锁定功能
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN3122CMPX
- 商品编号
- C890691
- 商品封装
- WDFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.047059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 11.4A | |
| 拉电流(IOH) | 10.6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 23ns | |
| 下降时间(tf) | 19ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 580uA |
商品概述
FAN3121和FAN3122 MOSFET驱动器旨在通过提供高峰值电流脉冲，驱动低端开关应用中的N沟道增强型MOSFET。这些驱动器有TTL输入阈值（FAN312xT）或与VDD成比例的CMOS输入阈值（FAN312xC）两种类型可供选择。内部电路具备欠压锁定功能，在电源电压处于工作范围之前，将输出保持在低电平。 FAN312x驱动器的末级输出级采用了MillerDrive™架构。这种双极/ MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供最高峰值电流。 FAN3121和FAN3122驱动器在引脚3（EN）上实现了使能功能，该引脚在行业标准引脚排列中此前未被使用。该引脚内部上拉至VDD，采用高电平有效逻辑，在标准操作时可悬空。 商用的FAN3121/22有3x3 mm 8引脚热增强型MLP封装或带外露焊盘选项的8引脚SOIC封装。
商品特性
- 带使能输入的行业标准引脚排列
- 4.5 V至18 V工作范围
- VDD = 12 V时，峰值灌电流为11.4 A
- VOUT = 6 V时，灌电流为9.7 A/拉电流为7.1 A
- 反相配置（FAN3121）
- 同相配置（FAN3122）
- 无输入时，内部电阻使驱动器关断
- 典型上升/下降时间为23 ns / 19 ns（10 nF负载）
- 典型传播延迟时间为18 ns至23 ns
- 可选TTL或CMOS输入阈值
- MillerDrive技术
- 提供热增强型3x3 mm 8引脚MLP或8引脚SOIC封装（无铅涂层）
- 工作温度范围为 -40℃至 +125℃
- 这些是无铅器件
应用领域
- 同步整流电路
- 高效MOSFET开关
- 开关模式电源
- DC-DC转换器
- 电机控制
