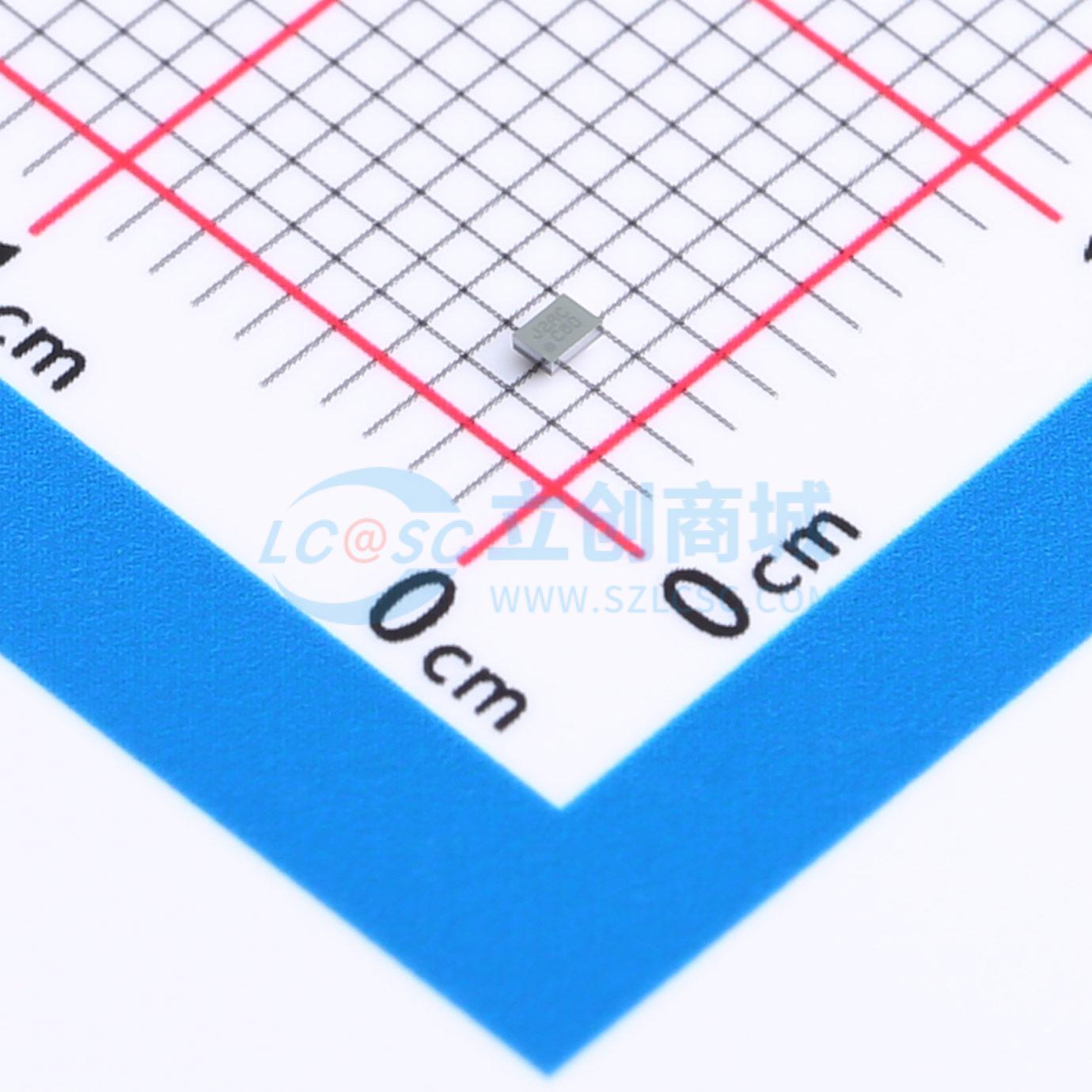

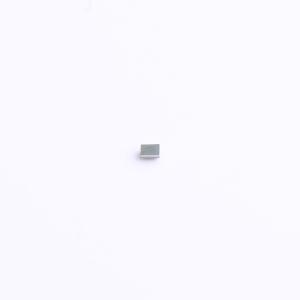

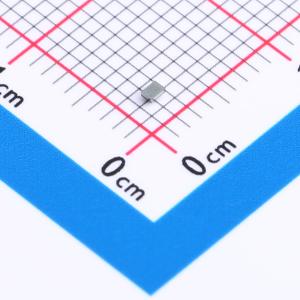

温馨提醒：图片仅供参考，商品以实物为准
FAN4860UC5X
3 MHz同步升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN4860是一款低功耗升压调节器,设计用于从单节锂离子电池提供3.3V、5.0V或5.4V的稳定输出。该调节器具有同步整流功能,最大负载电流可达300mA,输入电压范围为2.3V至5.4V,静态电流低至37μA,效率高达92%。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN4860UC5X
- 商品编号
- C890707
- 商品封装
- WLCSP-6(0.9x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~5.4V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 37uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
FAN4860是一款低功耗升压稳压器，旨在从单节锂离子电池提供稳定的3.3V、5.0V或5.4V输出。输出电压选项固定为3.3V、5.0V或5.4V，在VIN = 2.3V时保证最大负载电流为200mA，在VIN = 3.3V时为300mA。关断模式下的输入电流小于1μA，这最大限度地延长了电池寿命。
轻载PFM（脉冲频率调制）操作是自动且“无故障”的。该稳压器在无负载情况下保持输出调节，静态电流低至37μA。
内置功率晶体管、同步整流和低供电电流的组合使得FAN4860非常适合电池供电的应用。
FAN4860采用6个凸点、0.4毫米间距的晶圆级芯片尺寸封装（WLCSP）和6引脚2x2毫米超薄MLP封装。
商品特性
- 仅需少量外部元件：1 μH 电感器和0402尺寸的输入和输出电容
- 输入电压范围为2.3 V至5.4 V
- 固定输出电压选项：3.3 V、5.0 V或5.4 V
- 在VIN = 2.3 V时最大负载电流> 150 mA
- 在VIN = 3.3 V，VOUT = 5.4 V时最大负载电流300 mA
- 在VIN = 3.3 V，VOUT = 5.0 V时最大负载电流300 mA
- 在VIN = 2.7 V，VOUT = 3.3 V时最大负载电流300 mA
- 效率高达92%
- 低工作静态电流
- 关闭时真正的负载断开
- 具有轻载节能模式的可变导通时间脉冲频率调制（PFM）
- 内置同步整流器（无需外部二极管）
- 热关断和过载保护
- 6引脚2x2 mm UMLP
- 6焊球WLCSP，间距0.4 mm
应用领域
- USB "On the Go" 5V供电电源
- 5V供电电源 – HDMI, H-Bridge电机驱动器
- 为3.3V核心导轨供电
- PDA，便携式媒体播放器
- 手机，智能手机，便携式仪器
