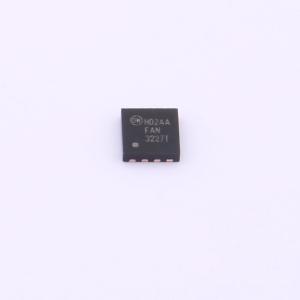

FAN3227TMPX实物图
FAN3227TMPX商品缩略图
FAN3227TMPX商品缩略图
FAN3227TMPX商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

FAN3227TMPX

环保标识
  • FAN3227TMPX

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    FAN3226-29 系列双 2A 门极驱动器以较短的开关间隔提供高峰值电流脉冲,用于在低侧开关应用中驱动 N 沟道增强模式 MOSFET。该驱动器提供 TTL 或 CMOS 输入阈值。内部电路将输出保持在低电平,直到电源电压处于运行范围内,从而提供欠压锁定功能。另外,这些驱动器具有匹配的 A 和 B 沟道之间内部传播延迟,适用于需要严格计时双门极驱动器的应用,如同步整流器。这可以实现两个驱动器的并联联接,使得驱动一个 MOSFET 的电流功能能够有效加倍。 FAN322X 驱动器集成了用于最终输出级的 MillerDrive 结构。此双极 MOSFET 组合在 MOSFET 打开/关闭过程的米勒平坦区阶段提供高电流,可最大程度降低开关损耗,同时可提供轨对轨电压摆幅和逆向电流功能。 FAN3226 提供两个反向驱动器,FAN3227 提供两个非反向驱动器。每个器件都具有双独立启用引脚,如果未联接则默认为导通状态。在 FAN3228 和 FAN3229 中,每个沟道都具有极性相反的两个输入,可使用第二个输入配置为带有可选启用功能的非反向或反向。如果一个或两个输入均保持未联接,内部电阻则会偏置输入,以便输出拉低将功率 MOSFET 保持为关断状态。

  • 品牌名称onsemi(安森美)
  • 商品型号

    FAN3227TMPX
  • 商品编号

    C890701
  • 商品封装

    WDFN-8(3x3)
  • 包装方式

    编带

  • 商品毛重

    0.132367克(g)

  • 商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边
负载类型MOSFET
驱动通道数2
峰值灌电流3A
属性参数值
峰值拉电流3A
电源电压4.5V~18V
上升时间12ns
下降时间9ns
工作温度-40℃~+125℃@(Ta)

数据手册PDF

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1圆盘
1+¥7.68
10+¥6.97
30+¥6.58
100+¥6.14
500+¥5.95
1000+¥5.86¥17580

优惠活动

库存总量

(单位:个)
  • 广东仓

    0

  • 江苏仓

    2,912

  • SMT仓

    0

购买数量(3000个/圆盘,最小起订量 1 个 )

起订量:1 个3000个/圆盘
总价金额: 0.00
