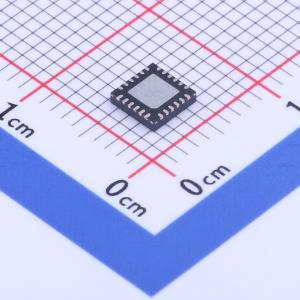

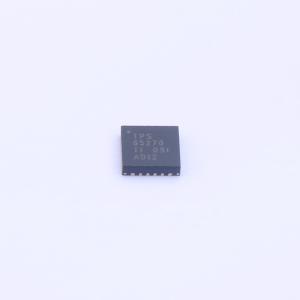

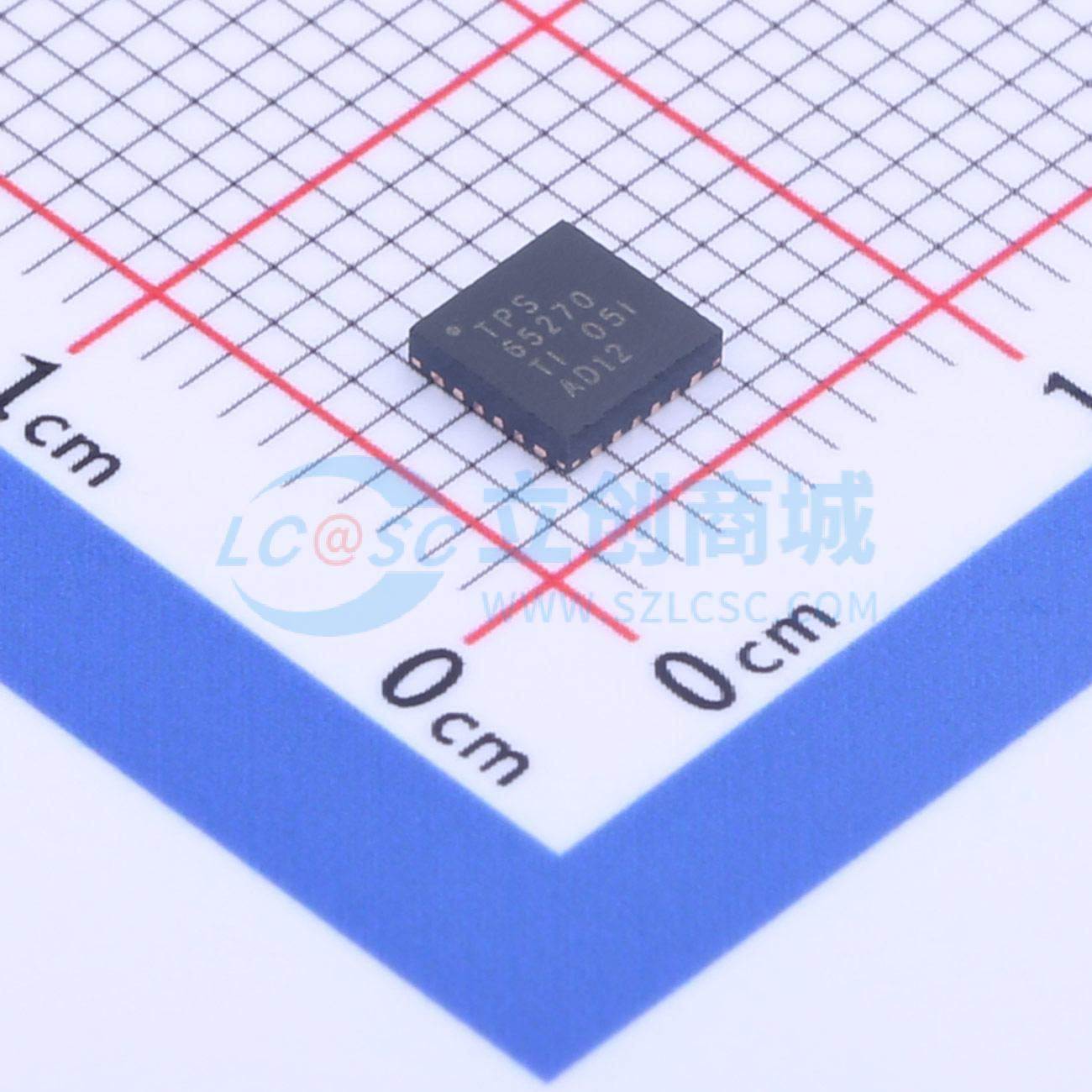

TPS65270RGER
带集成MOSFET的双路同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65270 具有 4.5V 至 16V 输入电压的 2 个降压转换器，2A/3A 输出电流
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65270RGER
- 商品编号
- C882386
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 3A；2A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 宽输入电源电压范围 (4.5V - 18V)
- 0.8V，±1%精度基准
- 高达2A（降压1）和3A（降压2）最大持续输出负载电流
- 低功耗脉冲跳跃模式可在轻负载时实现高效率
- 可调开关频率，由外部电阻器设定的300kHz - 1.4MHz
- 针对每个降压的专用启用和软启动
- 具有简单补偿电路的峰值电流模式控制
- 逐周期过流保护
- 180°相移运行可减少输入电容量和电源感应噪声
- 采用24引线耐热增强型超薄小外形尺寸封装(HSSTOP) (PWP) 和4mm x 4mm四方扁平无引线(RGE) 封装
应用领域
- 数字电视
- DSL调制解调器
- 线缆调制解调器
- 机顶盒
- 车载DVD播放器
- 家庭网关和访问点网络
- 无线路由器
