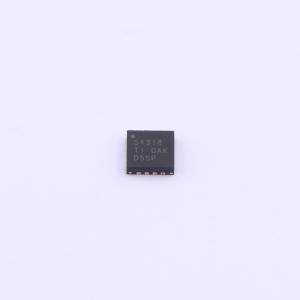

温馨提醒：图片仅供参考，商品以实物为准

TPS54318RTET

2.95V至6V输入、3A输出、2MHz、同步降压转换器

描述: TPS54318是一款全功能6V、3A同步降压电流模式转换器,具有两个集成的MOSFET。该器件通过实施电流模式控制来减少外部组件数量,通过启用高达2MHz的开关频率来减小电感尺寸,并借助小型3mm×3mm热增强型QFN封装尽量减小器件封装尺寸,从而实现小型设计。TPS54318可在整个温度范围内为多种负载提供电压基准（VREF)精度达+1%的精确调节。
品牌名称: TI(德州仪器)
商品型号: TPS54318RTET
商品编号: C882748
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

TPS54318 器件集成了MOSFET、通过实施电流模式控制来减少外部组件数量、通过启用高达2MHz的开关频率来减小电感尺寸，并借助小型3mm×3mm热增强型QFN封装尽量减小器件封装尺寸，从而实现小型设计。 TPS54318 器件一款全功能6V、3A同步降压电流模式转换器，具有两个集成的MOSFET。 TPS54318 器件可在整个温度范围内为多种负载提供电压基准 (V_REF) 精度达±1%的精确调节。通过集成型30mΩ MOSFET和典型值为350μA的电源电流可使效率得到最大限度提升。通过使用EN引脚进入关断模式，关断电源电流可减少至2μA。欠压闭锁在内部设定为2.6V，但可通过使能引脚上的电阻网络设定阈值将之提高。输出电压启动斜坡由软启动引脚控制。一个开漏电源正常信号表示输出处于其标称电压值的93%至107%之内。频率折返和热关断功能在过流情况下保护器件不受损坏。

商品特性

两个可在3A负载下获得高效率的30mΩ（典型值）MOSFET
开关频率：200kHz至2MHz
整个温度范围内的电压基准：0.8V±1%
同步至外部时钟
可调软启动/定序
欠压(UV)和过压(OV)电源正常输出
低运行和关断静态电流
安全启动至预偏置输出电压
逐周期电流限制、过热和频率折返保护
工作结温范围：-40°C至150°C
耐热增强型3mm×3mm 16引脚超薄型四方扁平无引线(WQFN)封装
使用TPS54318并借助WEBENCH电源设计器创建定制设计方案

应用领域

低压、高密度电源系统
针对高性能DSP、FPGA、ASIC和微处理器的负载点调节
宽带、网络互联及光纤通信基础设施

交货周期

订货1-3个工作日

购买数量

(250个/圆盘，最小起订量 15 个)

个

起订量：15 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~6V
	输出电压	803mV~4.5V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
