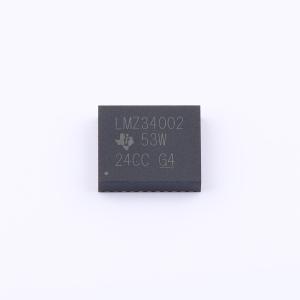

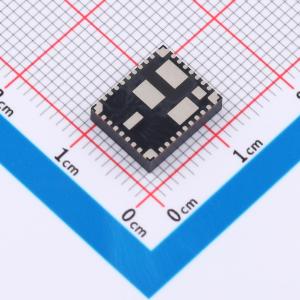

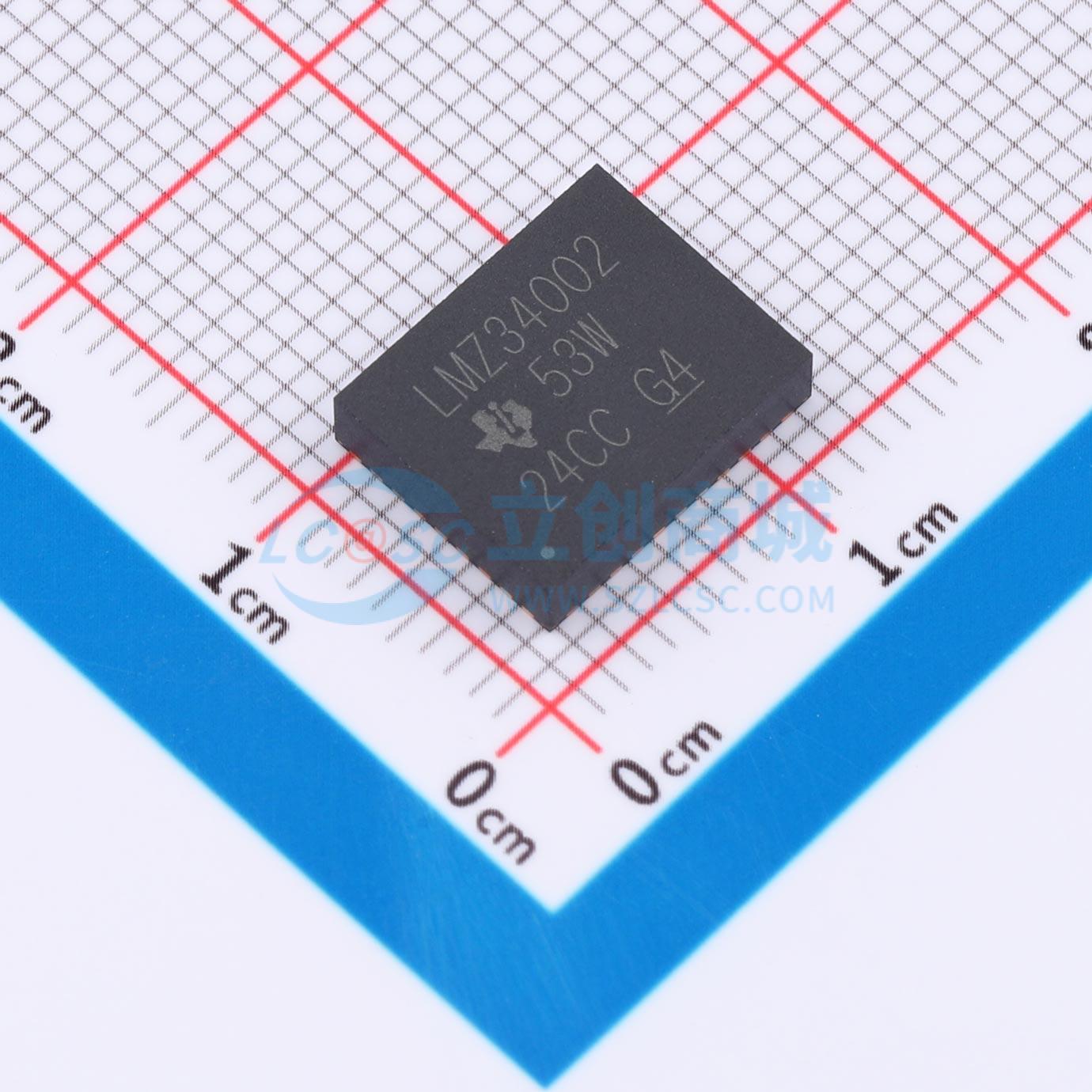

LMZ34002RKGR

4.5V至40V输入的15W负输出电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ34002是一款易于使用的负输出电压电源模块,具有4.5V至40V的宽输入电压范围,可调节输出电压范围为-3V至-17V,输出电流高达2A。该模块采用9x11x2.8mm QFN封装,集成了屏蔽电感器和无源器件,仅需五个外部组件。
品牌名称: TI(德州仪器)
商品型号: LMZ34002RKGR
商品编号: C882788
商品封装: QFN-41(9x11)
包装方式: 编带
商品毛重: 1.02克(g)

商品参数

商品概述

LMZ34002 SIMPLE SWITCHER电源模块是一款易于使用的负输出电压电源模块，它在一个小外形尺寸的QFN封装内整合了一个带有屏蔽式电感器的15W直流/直流转换器和无源器件。此整体电源解决方案仅需五个外部组件，并省去了环路补偿和磁性元件选择过程。 9×11×2.8mm QFN封装可轻松焊接到印刷电路板上，并且可凭借较少的组件和出色的功率耗散能力实现紧凑的设计。LMZ34002提供离散设计的灵活性和特性集并且非常适合为多种IC和要求负输出电压的模拟电路供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
4.5V至40V的宽输入电压范围
可调节输出电压范围为–3V至–17V
输出电流高达2A
45V浪涌能力
与外部时钟同步
可调慢速启动
可编程欠压锁定(UVLO)
输出过流保护
过热保护
运行温度范围：-40°C至+85°C
增强的热性能；14°C/W
符合EN55022 B类辐射标准
集成屏蔽式电感器

应用领域

工业和电机控制
自动测试设备
音频/视频中的双极放大器
高密度电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.5V~40V
	输出电压	3V~17V
	输出电流	2A
	开关频率	800kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
