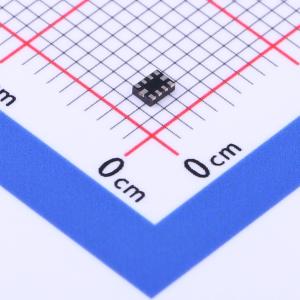

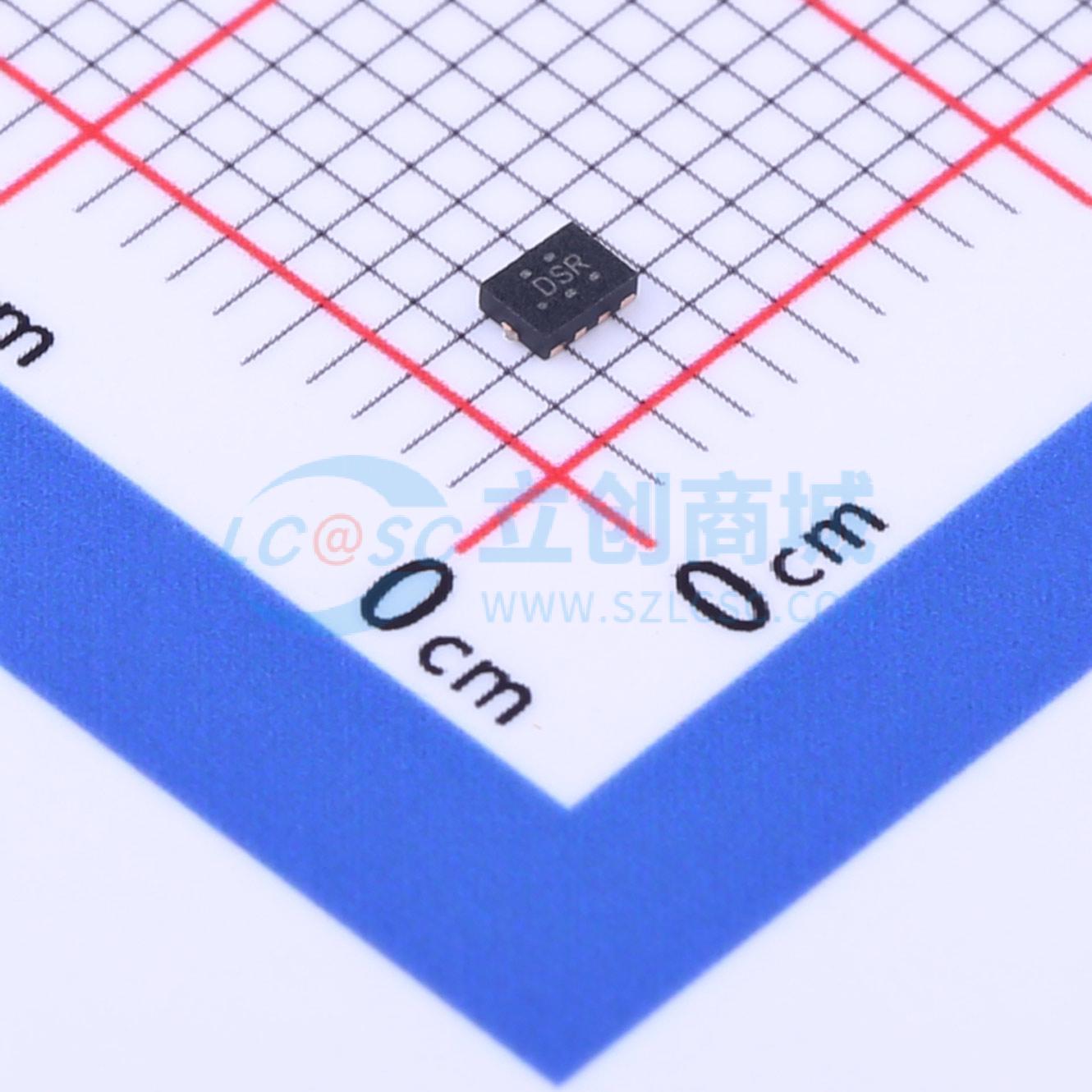

TS3USB3000RSER

TS3USB3000器件是一款双刀双掷（DPDT）多路复用器，在同一封装内集成了高速移动高清链路（MHL）开关和USB 2.0高速（480 Mbps）开关。这些配置使系统设计人员能够使用通用的USB或Micro - USB连接器传输MHL视频信号和USB数据。 TS3USB3000的VCC范围为2.3 V至4.8 V，支持过压耐受（OVT）功能，该功能允许I/O引脚承受过压情况（最高达5.5 V）。掉电保护功能可在无电源时强制所有I/O引脚进入高阻抗模式，从而在这种情况下实现信号线的完全隔离，且不会产生过大的泄漏电流。TS3USB3000的选择引脚与1.8 V控制电压兼容，可直接与移动处理器的通用输入/输出（GPIO）接口连接。 TS3USB3000采用小型10引脚UQFN封装，尺寸仅为1.5 mm x 2 mm，非常适合用于移动应用。

• VCC范围：2.3 V至4.8 V
• 移动高清链路（MHL）开关：
  • 带宽（–3 dB）：6.1 GHz
  • 导通电阻（典型值）：5.7 Ω
  • 导通电容（典型值）：1.6 pF
• USB开关：
  • 带宽（–3 dB）：6.1 GHz
  • 导通电阻（典型值）：4.6 Ω
  • 导通电容（典型值）：1.4 pF
• 电流消耗：30 μA（典型值）
• 特殊特性：
  • IOFF保护可防止掉电状态（VCC和VBUS = 0 V）下的电流泄漏
  • 1.8 V兼容控制输入（SEL、OE）
  • 所有I/O引脚无需外部组件即可耐受高达5.5 V的过压（OVT）
  • D+/-引脚短接至9 V时的过压保护
• ESD性能：
  • 3.5 kV人体模型（A114B，II类）
  • 1 kV带电器件模型（C101）
• 10引脚UQFN封装（1.5 mm x 2 mm，0.5 mm间距）

• 智能手机
• 平板电脑
• 移动便携式仪器
• 数码相机
