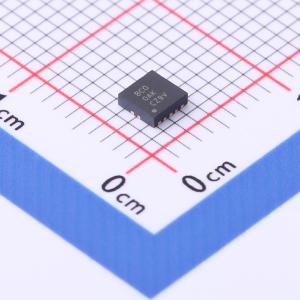

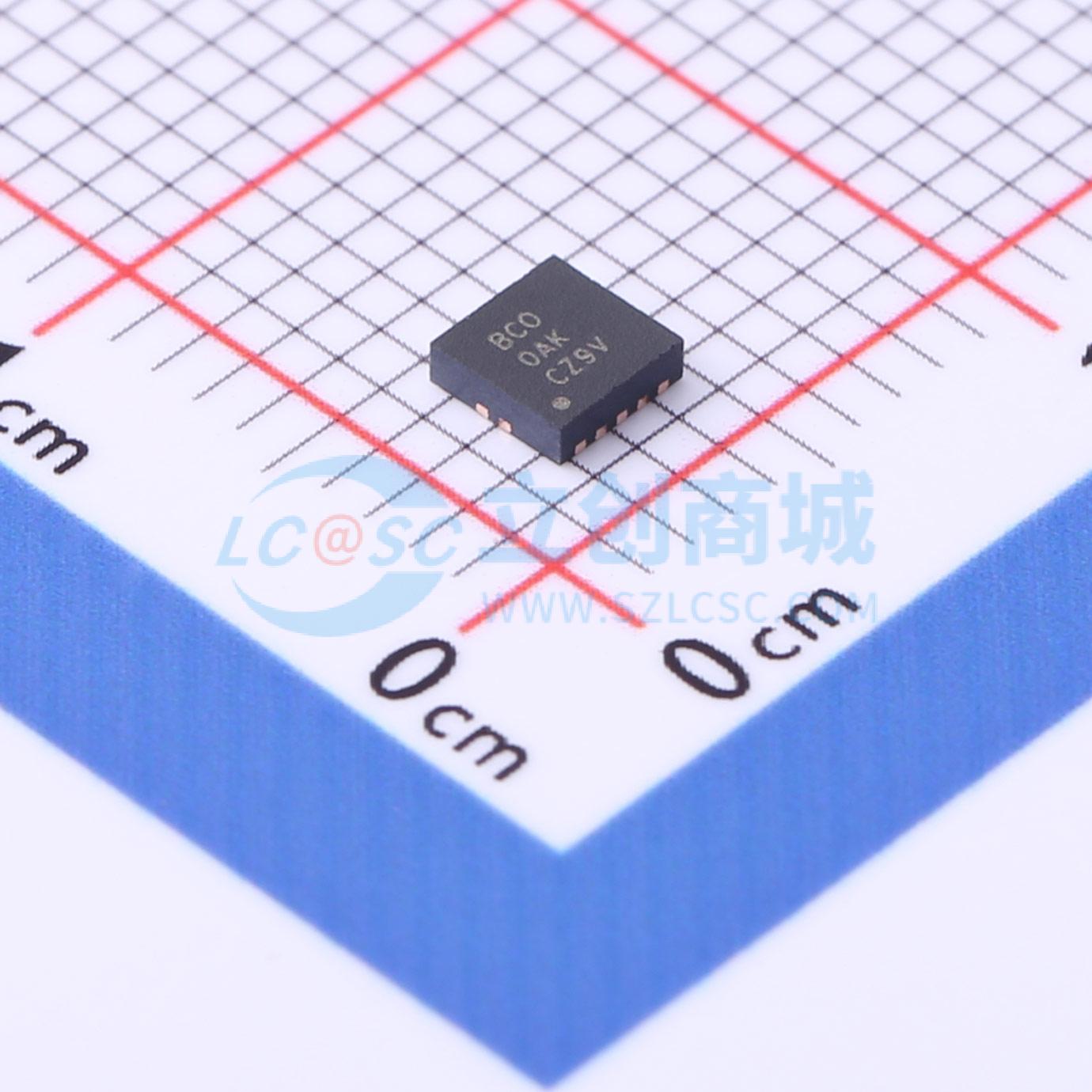

温馨提醒：图片仅供参考，商品以实物为准
TPS61081DRCR
具有集成功率二极管的 27V、1.2A 开关、1.2MHz 升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一款1.2 MHz/600 kHz固定频率升压调节器，专为高度集成而设计，集成了功率开关、I/O隔离开关和功率二极管。当检测到短路情况时，隔离开关会断开，以将输出与输入断开，从而保护IC本身和输入源。该隔离开关还会在关机期间将输出与输入断开，以防止任何泄漏电流。其他保护措施包括0.5 A/1.3 A峰峰值过流保护、可编程软启动 (SS)、过压保护 (OVP)、热关断和欠压锁定 (UVLO)
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61081DRCR
- 商品编号
- C882827
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 2.5V~27V | |
| 输出电流 | 1.3A | |
| 开关频率 | 600kHz；1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6108x是一款1.2 MHz/600 kHz固定频率升压调节器，专为高集成度设计，集成了一个功率开关、一个输入/输出隔离开关和一个功率二极管。当检测到短路情况时，隔离开关会打开，以断开输出与输入的连接。因此，该IC可保护自身和输入源，防止除VIN外的任何引脚短路到地。在关断期间，隔离开关还会断开输出与输入的连接，以防止任何泄漏电流。其他保护措施包括0.5 A/1.3 A峰峰值过流保护、可编程软启动（SS）、过压保护（OVP）、热关断和欠压锁定（UVLO）。 该IC可由包括单节锂离子电池、三节镍氢电池和稳压5 V（如USB输出）在内的输入电源供电。输出电压可升压至27 V。TPS6108x可为OLED、TFT-LCD偏置、12 V和24 V电源轨提供电源电压。在闪光灯应用中，TPS6108x的输出还可配置为电流源，为多达七个白光LED供电。
商品特性
- 2.5 V至6 V输入电压范围
- 最高27 V输出电压
- 0.5 A集成开关（TPS61080）
- 1.3 A集成开关（TPS61081）
- 5 V输入时可输出12 V/400 mA和24 V/170 mA（典型值）
- 集成功率二极管
- 1.2 MHz/600 kHz可选固定开关频率
- 输入到输出隔离
- 短路保护
- 可编程软启动
- 过压保护
- 最高87%的效率
- 10引脚3 mm x 3 mm QFN封装
应用领域
- 3.3 V至12 V、5 V至12 V和24 V升压转换器
- 媒体尺寸显示屏的白光LED背光源
- OLED电源
- xDSL应用
- TFT-LCD偏置电源
- 白光LED闪光灯
