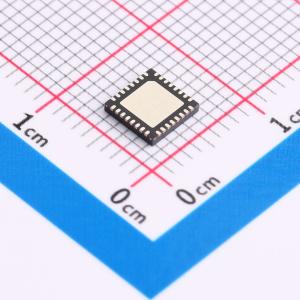

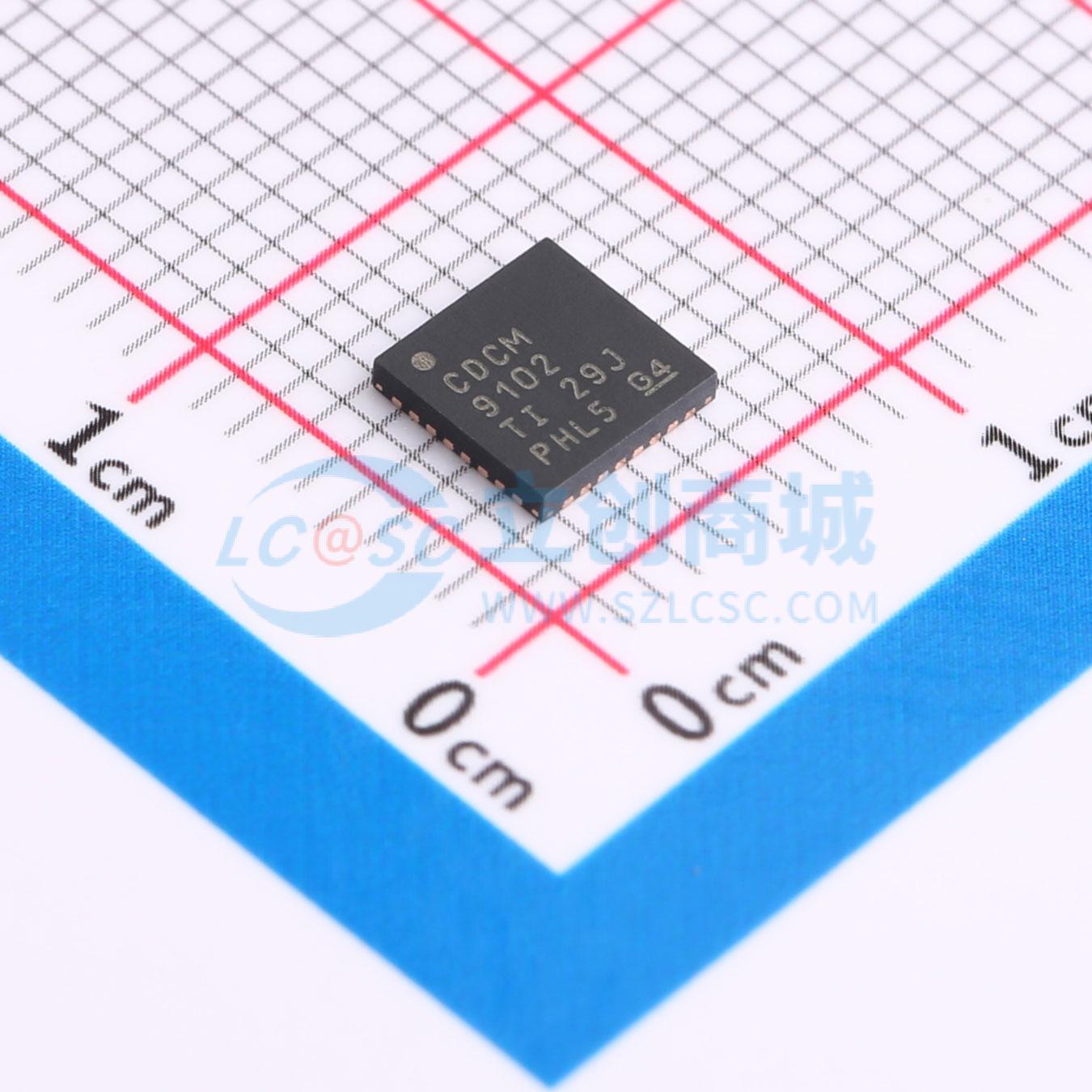

CDCM9102RHBR

CDCM9102是一款为诸如PCI Express的通信标准提供基准时钟而设计的低抖动时钟生成器。该器件最高支持PCIE 3代，易于配置和使用。CDCM9102提供2个100MHz差分时钟端口。这些端口支持的输出类型包括LVPECL，LVDS，或者一对LVCMOS缓冲器。HCSL信号传输由交流耦合网络提供支持。用户配置捆绑器件引脚所需的输出缓冲器类型。此外，提供一个单端25 MHz时钟输出端口。这一端口的使用包括通用计时、计时以太网物理层(PHY)、或者为附加的时钟生成器提供一个基准时钟。所有生成的时钟来自一个单一外部25MHz晶体。

• 包括锁相环路(PLL)、压控振荡器(VCO)、和回路过滤器的集成型低噪声时钟生成器
• 2个低噪声100MHz时钟（低电压正射极耦合逻辑(LVPECL)，低压差分信号(LVDS)，或者低压CMOS (LVCOMS)对）
• 支持高速电流控制逻辑(HCSL)信号传输电平（交流耦合）
• 典型周期抖动：峰值到峰值(pk-pk) 21ps
• 典型随机抖动：510ps RMS
• 由引脚设定的输出类型
• 附加单端25MHz输出
• 集成晶振输入接受25MHz晶振
• 输出使能引脚，可关断器件和输出
• 32引脚5mm×5mm超薄型四方扁平无引线(VQFN)封装
• 静电放电(ESD)保护超过2000V人体模型(HBM)和500V带电器件模型(CDM)
• 工业温度范围（-40°C至85°C）
• 3.3V电源

• PCI Express 1代、2代和3代的基准时钟生成
• 通用计时
