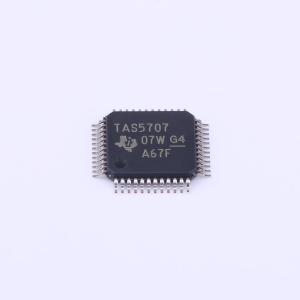

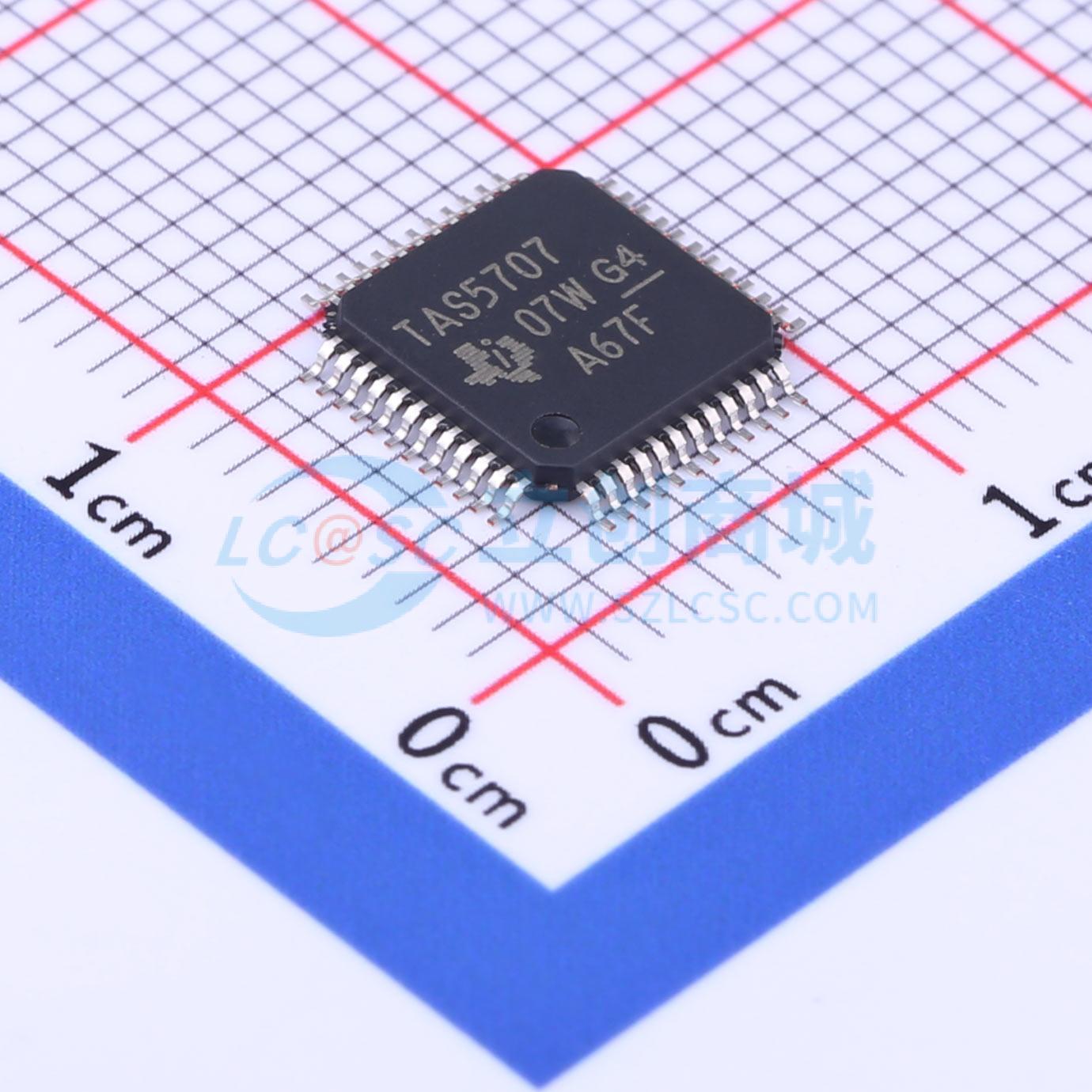

TAS5707PHPR

20W立体声数字音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5707 具有扬声器 EQ 和 DRC 的 20W 开环立体声数字输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5707PHPR
商品编号: C882861
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

TAS5707是一款20 W高效数字音频功率放大器，用于驱动立体声桥接扬声器。一个串行数据输入可处理多达两个独立音频通道，并能与大多数数字音频处理器和MPEG解码器无缝集成。该器件可接受广泛的输入数据和数据速率。一个完全可编程的数据路径将这些通道路由至内部扬声器驱动器。 TAS5707是一个仅作从设备的器件，其所有时钟均来自外部源。TAS5707的PWM载波工作在384 kHz至352 kHz的开关频率之间，具体取决于输入采样率。过采样与四阶噪声整形器相结合，可在20 Hz至20 kHz范围内提供平坦的本底噪声和出色的动态范围。 TAS5707A在功能上与采用HTQFP封装的TAS5707相同，但具有独特的I²C设备地址。TAS5707的地址为0x36，TAS5707A的地址为0x3A。

商品特性

18 V电源下，8 Ω负载可输出20 W功率
宽PVDD范围，8 V至26 V
高效D类工作模式，无需散热片
仅需3.3 V和PVDD电源
一个串行音频输入（两个音频通道）
支持8 kHz至48 kHz采样率（左对齐/右对齐/I²S）
独立通道音量控制，可衰减24 dB至静音
软静音（50%占空比）
可编程动态范围控制
14个可编程双二阶滤波器，用于扬声器均衡和其他音频处理功能
用于DRC滤波器的可编程系数
直流阻隔滤波器
无需MCLK即可运行的串行控制接口
工厂微调的内部振荡器，用于自动速率检测
表面贴装，48引脚，7 mm x 7 mm HTQFP封装
热保护和短路保护
EQ：扬声器均衡可改善音频性能
DRC：动态范围压缩，可用作功率限制器，实现扬声器保护、轻松聆听和夜间聆听模式
自动存储体切换：预加载不同采样率的系数，采样率变化时无需向器件写入新系数
自动检测：自动检测采样率变化，无需外部微处理器干预

应用领域

电视
iPod基座条形音箱

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	20.6Wx2@8Ω
	工作电压	8V~24V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.06%
	静态电流(Iq)	30mA
	工作温度	0℃~+85℃
	信噪比	106dB
