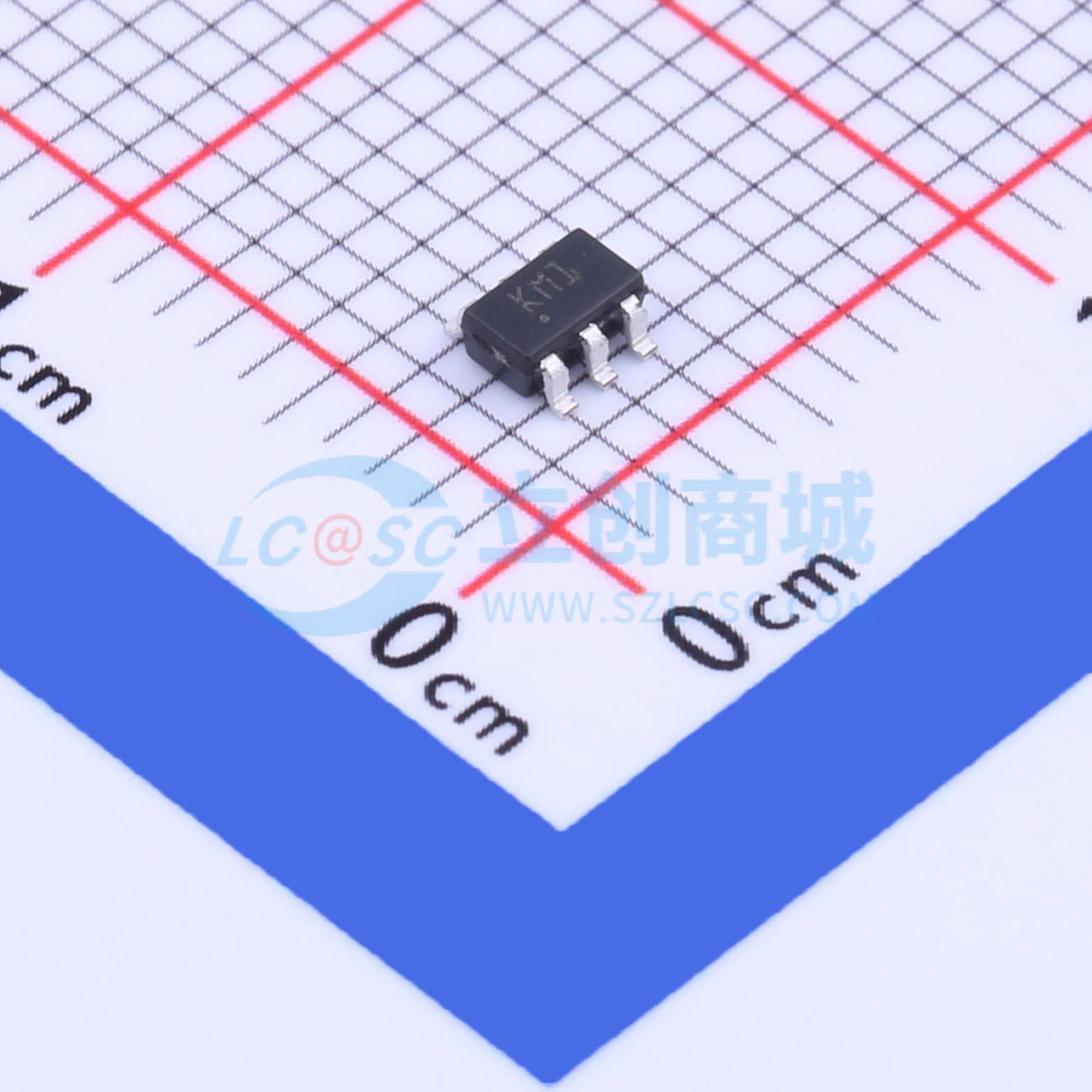

KBMF01SC6

PS/2鼠标或键盘端口的EMI滤波器和线路终端

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 键盘的2线EMI滤波器和ESD保护，具有终端和上拉电阻
品牌名称: ST(意法半导体)
商品型号: KBMF01SC6
商品编号: C882652
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

在计算机系统实现中，辐射和传导EMI需保持在FCC规定的要求水平内。除了EMC兼容性要求外，计算设备需耐受ESD事件并保持运行无需用户干预。KBMF实现低通滤波器以限制EMI水平并提供超过IEC 61000-4-2 4级标准的ESD保护。该器件还实现了偏置数据和时钟线所需的上拉电阻。封装为SOT23-6L，适合板空间紧张的情况。KBMFxxSC6通过其低通滤波器结构确保对电磁和射频干扰的过滤保护，该滤波器具有截止频率、插入损耗、高频抑制等参数。KBMFxxSC6特别优化用于ESD保护，ESD保护基于钳位器件，输出电压公式为Voutput = VBR + Rd·IPP。保护功能分为两级，ESD冲击由第一级S1钳位，剩余过电压通过电阻R施加到第二级，使输出电压在Voutput水平非常低。通过典型动态电阻值Rd可近似输入和输出级的剩余电压，假设Rt>Rd、Rg>Rd和Rload>Rd，公式为Vinput = (Rg·VBR + Rd·Vg)/Rg，Voutput = (Rs·VBR + Rd·Vinput)/Rt。对于VPP=8kV、Rg=330Ω（IEC 61000-4-2标准）、VBR=7V（典型值）和Rd=1Ω（典型值）的计算结果为Vinput=31.2V，Voutput=7.8V，证实保护器件两端剩余电压非常低。输入侧可能存在几纳秒内几十伏的寄生电感效应，但输出侧因电阻Rs后的低电流而无此效应。ESD保护测量显示输出级不受寄生电感影响，Voutput钳位电压接近VBR（正冲击）和-VF（负冲击）。KBMF01SC6不仅对正ESD冲击起作用，也对负冲击起作用，负干扰时钳位接近地电压。IC的早期老化和损坏常由dV/dt引起的闩锁现象导致，KBMF01SC6通过其结构提供高闩锁现象免疫力，平滑快速边缘。串扰现象由两条线之间的耦合引起，耦合因子随线间距减小而增加，因此提供单片器件的串扰测量以保证线间串扰可忽略。

商品特性

集成数据和时钟线的低通滤波器
集成ESD保护
集成上拉电阻
小封装尺寸
击穿电压最小6V
EMI/RFI噪声抑制
ESD保护超过IEC 61000-4-2 4级
高密度板设计的高灵活性
对闩锁现象的高免疫力
线间串扰可忽略

应用领域

台式电脑鼠标和键盘端口的EMI滤波器和线路终端
笔记本电脑鼠标和键盘端口的EMI滤波器和线路终端
工作站鼠标和键盘端口的EMI滤波器和线路终端
服务器鼠标和键盘端口的EMI滤波器和线路终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EMI滤波器(RC,LC网络)
	滤波器阶数	4
	阻值	4.7kΩ；39Ω
	容值	120pF

	属性	参数值
	ESD 保护	有
	通道数	2
	工作温度	0℃~+70℃
