这款双路双向 I²C 缓冲器可在 2.3 V 至 3.6 V 的 VCC 电压下工作。 PCA9515A 包含两个相同的双向开漏缓冲电路，可在不降低系统性能的情况下扩展 I²C 及类似总线系统。 PCA9515A 对 I²C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号进行缓冲，同时保留 I²C 系统的所有操作模式和特性。这使得在 I²C 应用中能够连接两个总线电容为 400 pF 的总线。 I²C 总线 400 pF 的电容限制会限制设备数量和总线长度。使用 PCA9515A 可使系统设计人员隔离总线的两部分，从而容纳更多 I²C 设备或更长的走线长度。 PCA9515A 具有一个带内部上拉的高电平有效使能 (EN) 输入，允许用户选择中继器何时处于激活状态。这可用于在上电复位时隔离行为异常的从设备。EN 输入仅应在全局总线和中继器端口处于空闲状态时改变状态，以防止系统故障。 PCA9515A 还可用于运行两条总线：一条为 5 V 接口电平，另一条为 3.3 V 接口电平；或者一条工作频率为 400 kHz，另一条工作频率为 100 kHz。如果两条总线以不同频率运行，当需要另一条总线以 400 kHz 运行时，必须隔离 100 kHz 的总线。如果主设备以 400 kHz 运行，由于中继器增加的延迟，系统的最大工作频率可能低于 400 kHz。 PCA9515A 不支持跨中继器的时钟拉伸。每个内部缓冲器的输出低电平约为 0.5 V，但当内部输出被拉低时，每个内部缓冲器的输入电压必须比输出低电平低 70 mV 或更多。这可防止在输入低电平状态释放时出现锁定情况。两个或更多 PCA9515A 设备不能串联使用。PCA9515A 的设计不允许这种配置。由于没有方向引脚，使用略有不同的有效低电压电平来避免每个中继器的输入和输出之间出现锁定情况。施加在 PCA9515A 输入的有效低电平会以略高的值作为缓冲低电平传播到使能输出端。该器件包含一个上电控制电路，该电路设置一个内部锁存器，以防止输出电路在 VCC 达到有效电平 (VCC = 2.3 V) 之前变为激活状态。与标准 I²C 系统一样，需要上拉电阻来为缓冲总线提供逻辑高电平。PCA9515A 采用 I²C 总线的标准集电极开路配置。这些上拉电阻的大小取决于系统，但中继器的每一侧都必须有一个上拉电阻。该器件设计用于与标准模式和快速模式 I²C 设备以及 SMBus 设备配合使用。标准模式 I²C 设备仅在标准模式设备和多主设备可能存在的通用 I/O 系统中指定 3 mA。在某些条件下，可以使用高终端电流。

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	缓冲器
	输入类型	2线式总线
	输出类型	2线式总线
	工作电压	2.3V~3.6V

	属性	参数值
	通道数	2
	延迟时间	45ns
	输入电容	7pF
	工作温度	-40℃~+85℃

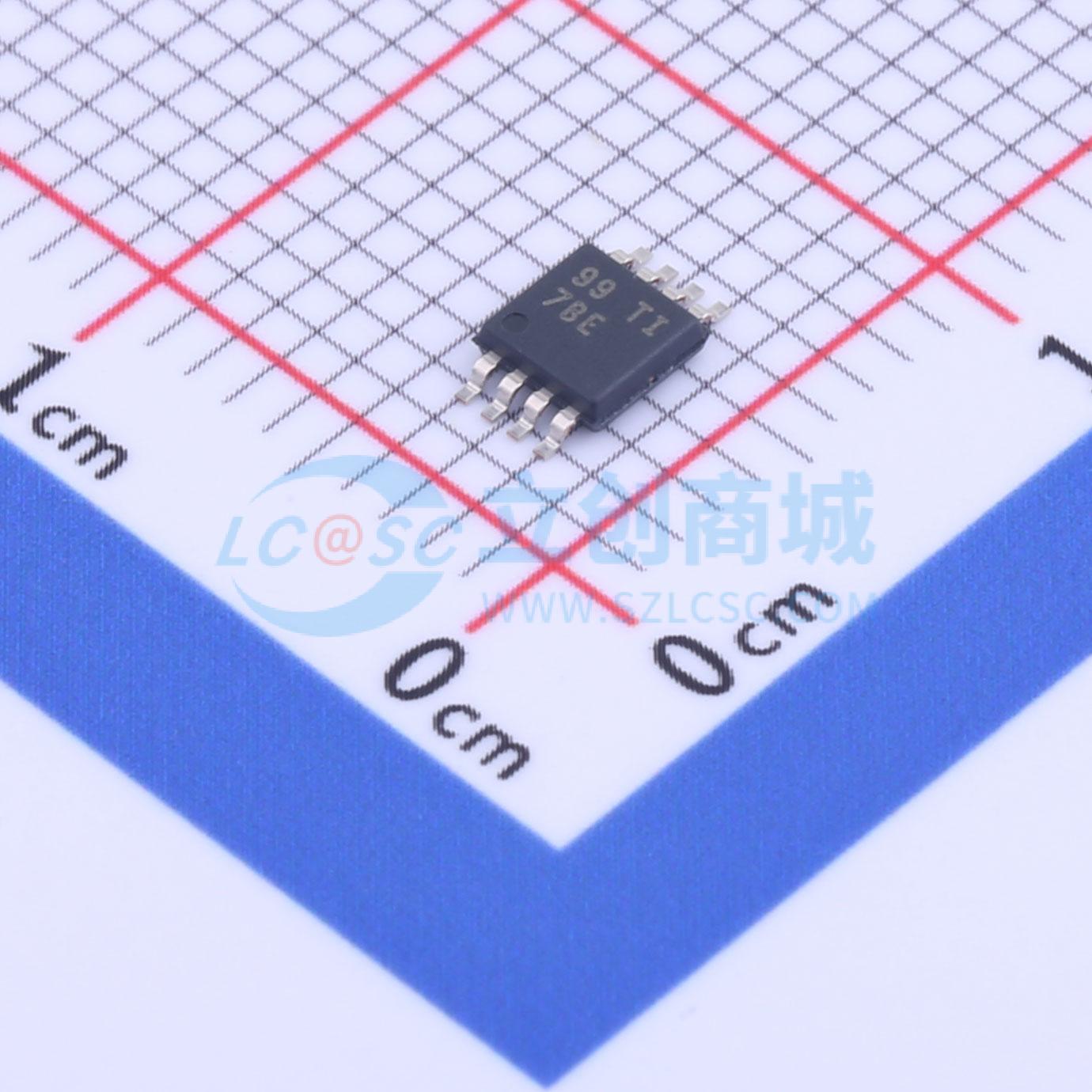

PCA9515ADGKR

商品参数

商品概述

商品特性
