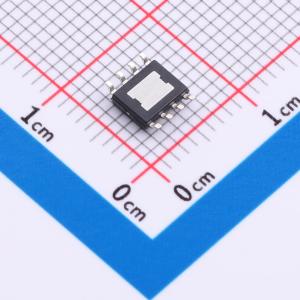

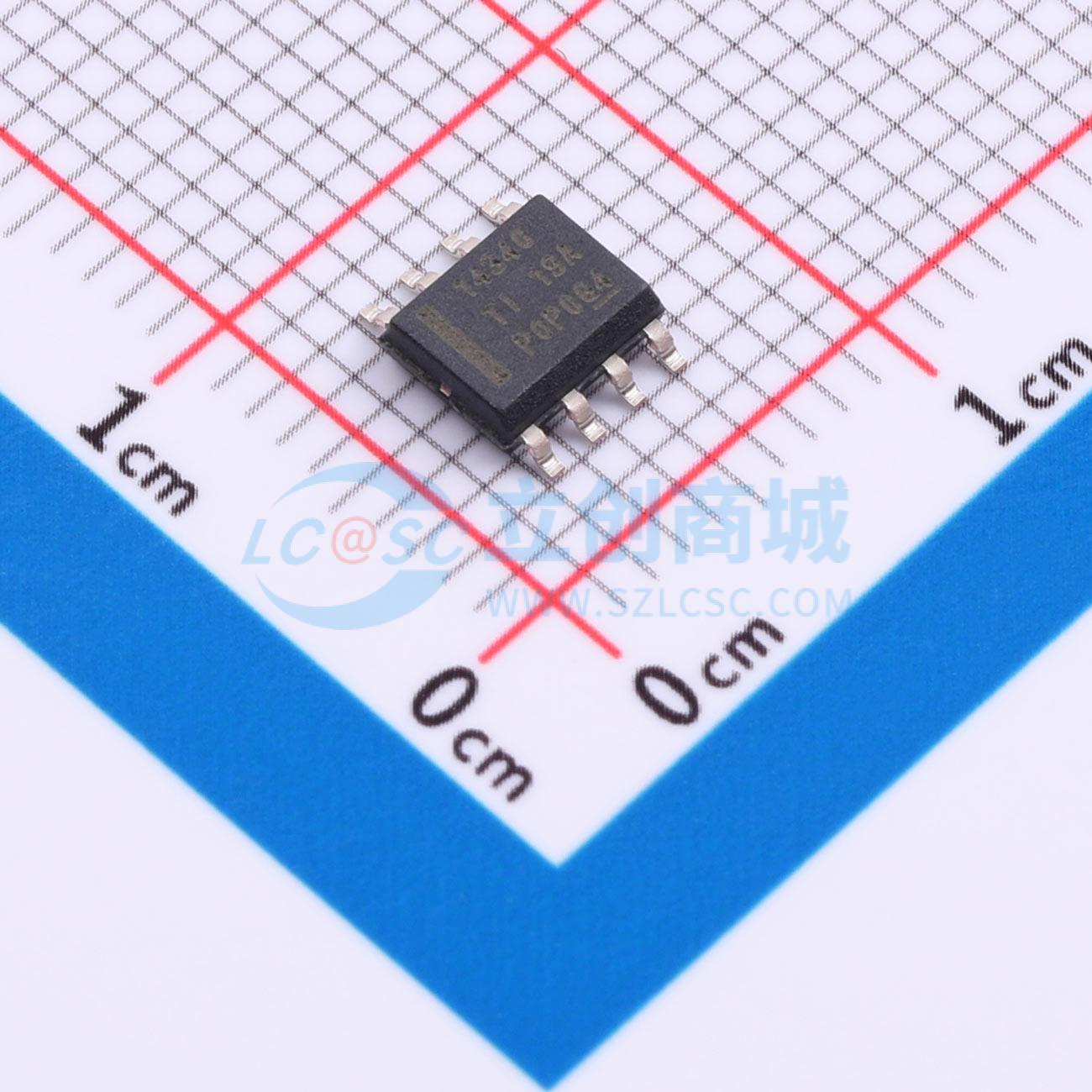

温馨提醒：图片仅供参考，商品以实物为准
LV14340DDAR
降压型 3.5A 4V~40V
- 描述
- 是一款40-V、3.5-A降压稳压器，集成了高端MOSFET。输入范围为4V至40V，适用于从工业到汽车的各种应用，可对来自非稳压电源的功率进行调节。宽可调开关频率范围可优化效率或外部元件尺寸。内部环路补偿使用户无需进行繁琐的环路补偿设计，还能减少设备的外部元件。精密使能输入可简化稳压器控制和系统电源排序。该设备还具有内置保护功能，如逐周期电流限制、热感应、因功耗过大而关闭以及输出过压保护。采用8引脚HSOIC封装，带有裸露焊盘，具有低热阻。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV14340DDAR
- 商品编号
- C882854
- 商品封装
- HSOIC
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 800mV~32V | |
| 输出电流 | 3.5A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；可调软启动；过流保护 |
商品概述
LV14340是一款集成高压侧MOSFET的40-V、3.5-A降压稳压器。该器件具有4 V至40 V的宽输入范围，设计用于工业到汽车领域的多种应用，可对非稳压源进行功率调节。宽可调开关频率范围允许针对效率或外部元件尺寸进行优化。内部环路补偿让用户无需完成繁琐的环路补偿设计工作，该特性还可最大限度减少器件的外部元件数量。精确使能输入可简化稳压器控制和系统电源时序设计。该器件还内置保护功能，包括逐周期限流、热感应、过功耗关断以及输出过压保护。LV14340采用带裸露焊盘的8引脚HSOIC封装，可实现低热阻。
商品特性
- 输入范围4 V至40 V
- 3.5 A连续输出电流
- 内置100 mΩ高压侧MOSFET
- 最小导通时间100 ns
- 电流模式控制
- 开关频率可调范围为200 kHz至2 MHz
- 支持频率同步至外部时钟
- 内置补偿，便于使用
- 支持高占空比工作
- 精确使能输入
- 关断电流1 µA
- 具备热保护、过压保护和短路保护
- 采用带PowerPAD™的8引脚SOIC封装
应用领域
- 汽车电池稳压
- 工业电源
- 电信与数据通信系统
- 电池供电系统
