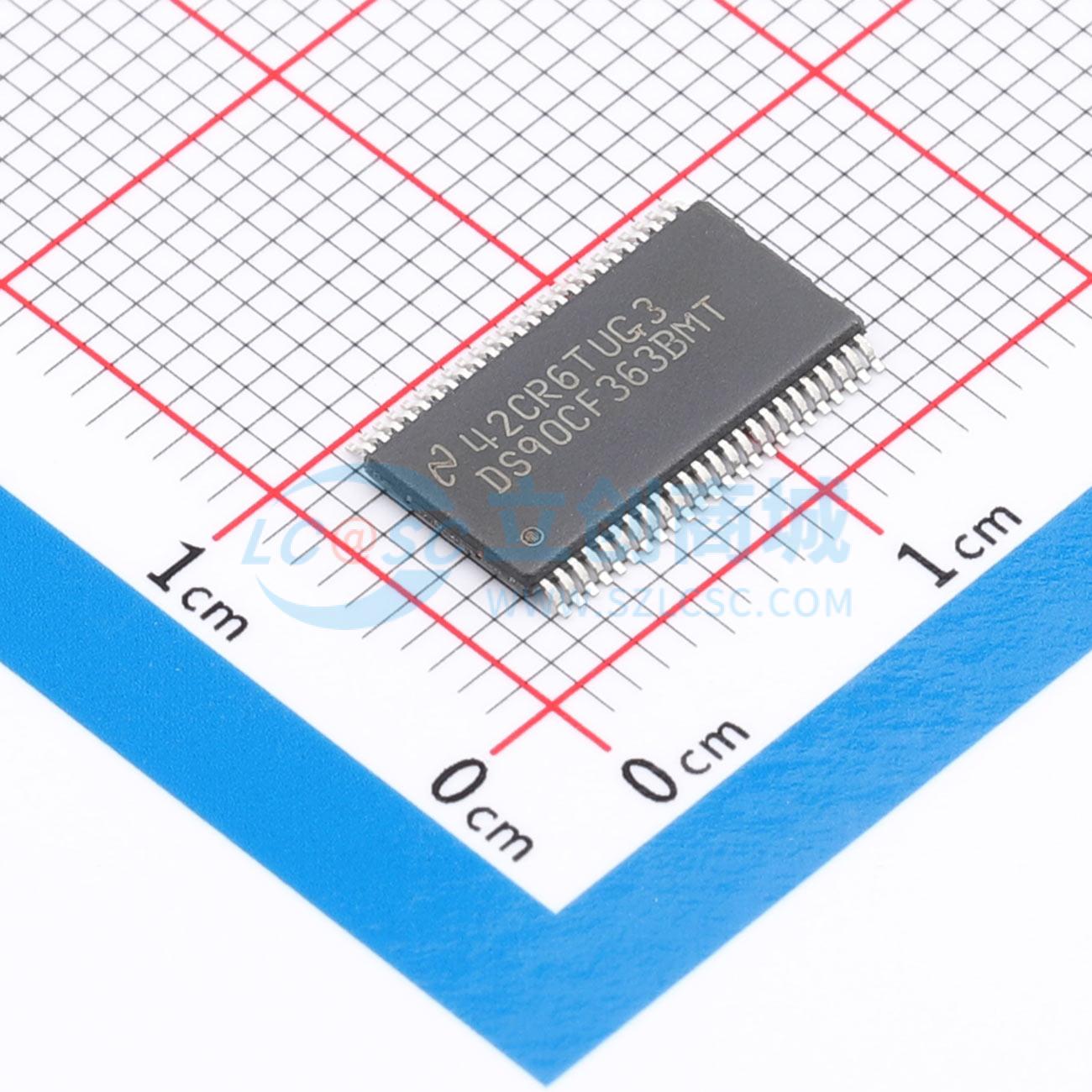

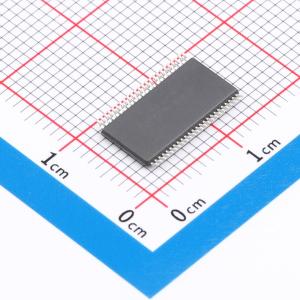

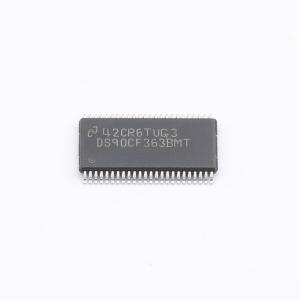

DS90CF363BMTX/NOPB

DS90CF363B 发射器将 21 位 CMOS/TTL 数据转换为三个 LVDS（低压差分信号）数据流。一个锁相发射时钟与数据流并行通过第四个 LVDS 链路传输。每个发射时钟周期采样并传输 21 位输入数据。在 65 MHz 的发射时钟频率下，18 位 RGB 数据和 3 位 LCD 时序和控制数据（FPLINE、FPFRAME、DRDY）以每个 LVDS 数据通道 455 Mbps 的速率传输。使用 65 MHz 时钟，数据吞吐量为 170 Mbytes/sec。DS90CF363B 固定为下降沿时钟发射器，并且可以与下降沿时钟接收器（DS90CF366）互操作，而无需任何转换逻辑。

该芯片组是解决与宽、高速 TTL 接口相关的 EMI 和电缆尺寸问题的理想手段。
