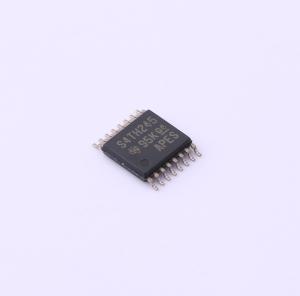

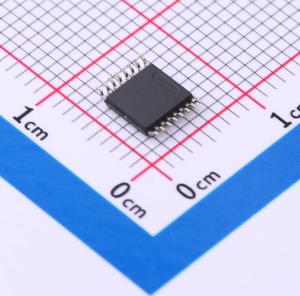

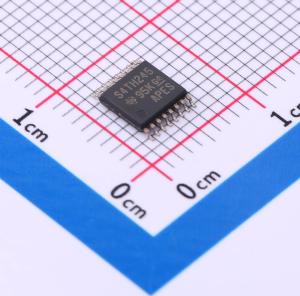

SN74AXCH4T245PWR

SN74AXCH4T245 是一款使用两个独立可配置电源轨的四位同相总线收发器。VCCA 和 VCCB 电源电压低至0.65V 时，该器件可正常工作。A 端口用于跟踪VCCA，该端口可支持0.65V 至3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口可支持0.65V至3.6V 范围内的任何电源电压。SN74AXCH4T245器件与单电源系统兼容。

SN74AXCH4T245 器件旨在实现数据总线间的异步通信，根据方向控制输入（1DIR 和2DIR）的逻辑电平，将数据从A 总线传输至B 总线，或将数据从B 总线传输至A 总线。输出使能输入（1OE 和2OE）可用于禁用输出，从而有效隔离总线。所有控制引脚（xDIR 和xOE）以 VCCA 为基准。

有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻器。如果 VCCA 或 VCCB 连上电源，则总线保持电路分别在A 或B 输入端口上始终保持工作状态，与方向控制或输出使能引脚的状态无关。

为了确保电平转换器 1/O 在加电或断电期间的高阻抗状态，xOE 引脚应通过一个上拉电阻器连接至 VCCA。

该器件完全适用于使用 Ioff 电流的局部掉电应用。当器件掉电时，Ioff 保护电路可确保不从输入/输出或偏置到特定电压的组合 1/O 获取或向其提供多余电流。

VCC 隔离特性可确保当 VCCA 或 VCCB 低于 100mV 时，所有 1/O 端口均禁用其输出并进入高阻抗状态。

无干扰电源定序使电源轨能以任何顺序打开或关断，从而提供强大的电源定序性能。

• 完全可配置的双电源轨设计可允许各个端口在0.65V 至3.6V 的电源电压范围内运行
• 总线保持数据输入消除了对外部上拉或下拉电阻器的需求
• 工作温度范围 -40℃ 至 +125℃
• 多向控制引脚，支持同步升降转换
• 无干扰电源定序
• 从1.8V 转换到3.3V 时，支持高达380Mbps 的转换速率
• VCC 隔离特性
• Ioff 支持局部断电模式运行
• 兼容AVC 系列电平转换器
• 闩锁性能超过 100mA ，符合JESD 78 II 类规范
• 静电放电(ESD) 保护性能超过JESD 22 规范要求：8000V 人体放电模型，1000V 充电器件模型

• 企业与通信
• 工业
• 个人电子产品
• 无线基础设施
• 楼宇自动化
