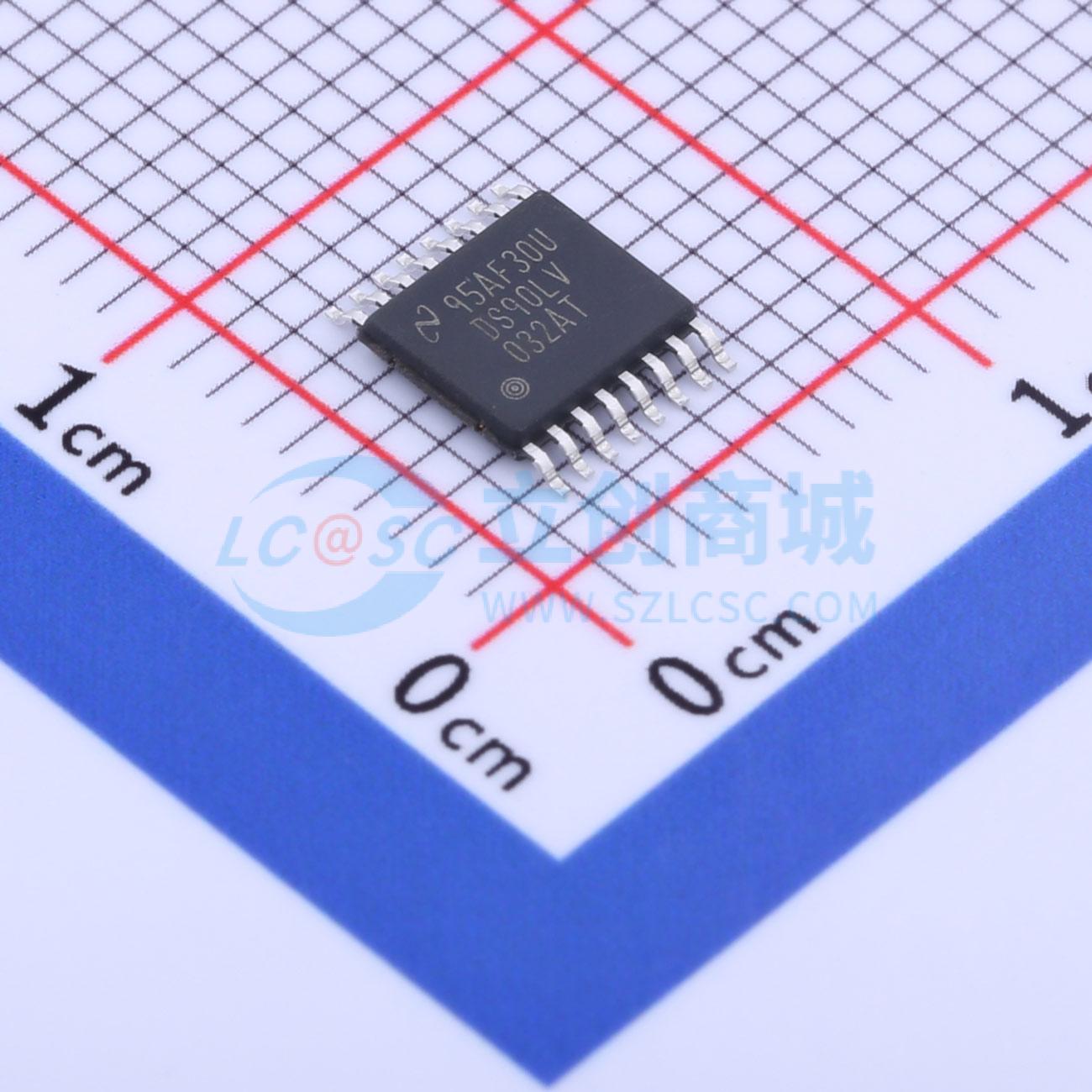

温馨提醒：图片仅供参考，商品以实物为准

DS90LV032ATMTCX/NOPB

DS90LV032A 3V LVDS 四路CMOS差分线接收器

描述: DS90LV032A是一款四通道CMOS差分线接收器，适用于需要超低功耗和高数据速率的应用。该设备支持超过400Mbps (200 MHz)的数据传输率，并使用低电压差分信号(LVDS)技术。
品牌名称: TI(德州仪器)
商品型号: DS90LV032ATMTCX/NOPB
商品编号: C882821
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

DS90LV032A是一款四路CMOS差分线路接收器，专为需要超低功耗和高数据速率的应用设计，采用低电压差分信号LVDS技术，支持高数据速率传输。该器件可接收典型值为350mV的低电压差分输入信号，将其转换为3V CMOS输出电平，支持三态功能可用于输出多路复用，还支持开路、短路以及100Ω终端输入故障安全，所有故障安全条件下接收器输出均为高电平，可与配套LVDS线路驱动器配合，为高速点对点接口应用提供解决方案。

商品特性

开关速率超过400Mbps（200MHz）
典型通道间偏移为0.1ns，典型差分偏移为0.1ns
最大传播延迟为3.3ns
采用3.3V电源设计
LVDS输入断电时呈高阻抗
低功耗设计，3.3V静态功耗为40mW
可与现有5V LVDS网络互操作
可接受典型值350mV的小幅摆幅输入信号
支持开路、短路和终端输入故障安全
符合ANSI/TIA/EIA-644标准
工作温度范围为-40℃至85℃
提供SOIC和TSSOP封装可选
ESD防护等级：HBM（1.5kΩ，100pF）≥4.5kV，EIAJ（0Ω，200pF）≥250V

应用领域

建筑自动化
工厂自动化
电网基础设施

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	3.3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
