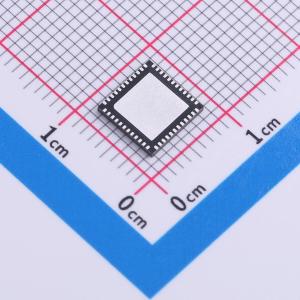

DS90UB914ATRHSJQ1

DS90UB914A-Q1器件提供一个具有高速正向通道和双向控制通道的FPD-Link III接口，用于实现单一同轴电缆或差分对上的数据传输。DS90UB914A-Q1器件的高速正向通道和双向控制通道数据路径上均包含差分信令。该解串器针对电子控制单元(ECU)中成像器与视频处理器的连接。该器件非常适用于驱动需要高达12位像素深度、2个同步信号以及双向控制通道总线的视频数据。 该解串器特有一个多路复用器，可在两个输入成像器之间进行选择，每次激活一个。主视频传输将10位或12位数据转换为单条高速串行数据流，另外一个独立的低延迟双向控制通道传输负责接收来自I2C端口的控制信息，与视频消隐期无关。 凭借嵌入式时钟技术，可在单一差分对上进行透明的全双工通信，从而运载不对称的双向控制通道信息。这个单个串行数据流通过消除并行数据与时钟路径间的偏差，简化了印刷电路板(PCB)走线和电缆上的宽数据总线传输。这样，通过限制数据路径的宽度，大大节省了系统成本，相应地减少了PCB层数、电缆宽度以及连接器尺寸和引脚数量。此外，解串器输入还提供自适应均衡功能来补偿较长距离介质上的损耗。内部DC均衡编码/解码用于支持AC耦合互连。

• 符合汽车类应用要求AEC-Q100标准
• 器件温度2级：-40°C至+105°C环境工作温度范围
• 器件HBM ESD分类等级±8KV
• 器件CDM ESD分类等级C6
• 支持25MHz至100MHz输入像素时钟
• 可编程数据有效载荷：10位有效载荷，高达100MHz；12位有效载荷，高达75MHz
• 连续低延迟双向控制接口通道，带有I2C接口，支持400kHz传输速率
• 2:1多路复用器，可在两个输入映像之间进行选择
• 能够接收长达15m的同轴电缆或20m的屏蔽双绞线电缆
• 稳健的同轴电缆供电(PoC)运行
• 接收端均衡器自动适应电缆损耗的变化
• LOCK输出报告引脚和@SPEED BIST诊断功能，可验证链路完整性
• 1.8V单电源
• 符合ISO 10605和IEC 61000-4-2 ESD标准
• 使用可编程扩展频谱(SSCG)和接收器交错输出缓解EMI/EMC

• 汽车
• 环视系统(SVS)
• 后视摄像头和前视摄像头
• 驾驶员监视摄像头(DMS)
• 远距卫星雷达传感器
• 安全和监控
• 工业机器视觉
