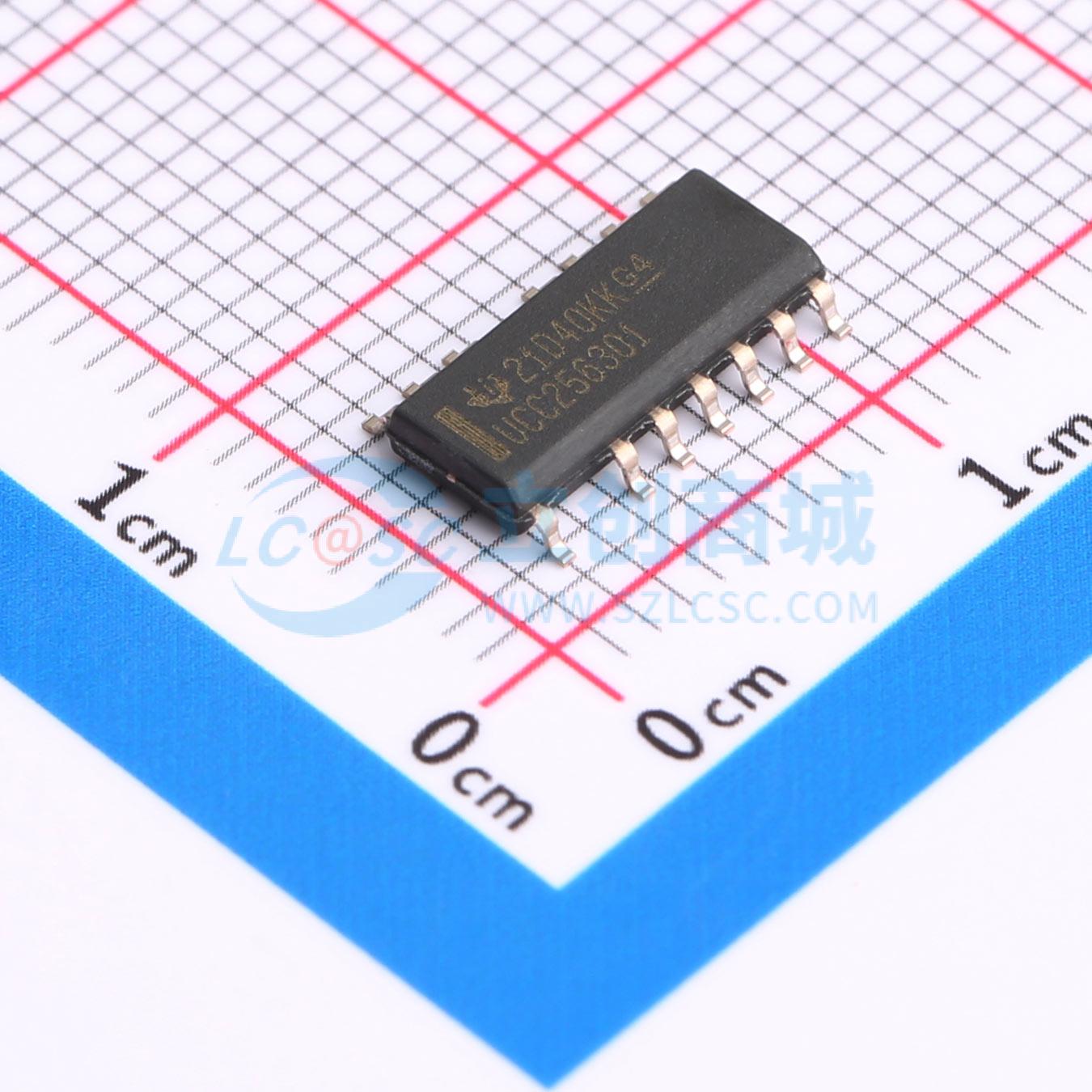

温馨提醒：图片仅供参考，商品以实物为准

UCC25630-1DDBR

描述: 支持超低待机功耗且具有高压启动功能的宽输入电压 LLC 谐振控制器 14-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC25630-1DDBR
商品编号: C882754
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.192克(g)

商品参数

商品概述

UCC256301 是一款具有集成高电压栅极驱动器的全功能LLC 控制器。设计目标是与PFC 级配对使用以凭借最少的外部组件提供完整的电源系统。所产生的电源系统无需单独的待机功率转换器即可满足最严格的待机功率要求，能使PFC 级始终运行。UCC256301 有一系列特性旨在使LLC 转换器的运行得到良好控制并提高其可靠性。目标是减轻LLC 设计人员的负担，并使目前的主流应用受益于LLC 拓扑的效率优势。 UCC256301 使用混合迟滞控制来提供同类产品中最佳的输入电压和负载瞬态响应。在一个周期内，所需的控制力度大致与平均输入电流成正比。该控制使开环传递函数成为一阶系统，因此很容易进行补偿。系统始终保持稳定，具有适当的频率补偿。 UCC256301 提供了在每个突发周期期间具有一致突发功率电平的高效间歇模式。突发功率电平是可编程的，并随着输入电压自适应地改变，使得效率优化非常容易。

商品特性

混合迟滞控制(HHC)同类产品中最佳的瞬态响应
简化补偿设计
优化的低功耗特性，可支持在开启PFC的情况下达到75mW待机功耗设计
高级间歇模式光耦合器低功耗运行，有助于确保符合CoC II级标准
从间歇模式快速退出
改进了电容区规避方案
自适应死区时间
内部高侧栅极驱动器（0.6A和1.2A电流能力）
可靠软启动，无硬件开关
过热、输出过压、输入过压和欠压保护以及三级过流保护
宽工作频率范围（35kHz至1MHz）
在SOIC16中提供LLC谐振控制器（具有高电压间隙）
使用UCC256301并借助WEBENCH电源设计器创建定制设计方案

应用领域

数字电视SMPS
交流/直流适配器
电动工具
LED照明应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	13V~26V
	开关频率	35kHz~1MHz

	属性	参数值
	最大占空比	50%
	拓扑结构	半桥式
	工作温度	-40℃~+125℃@(TJ)
