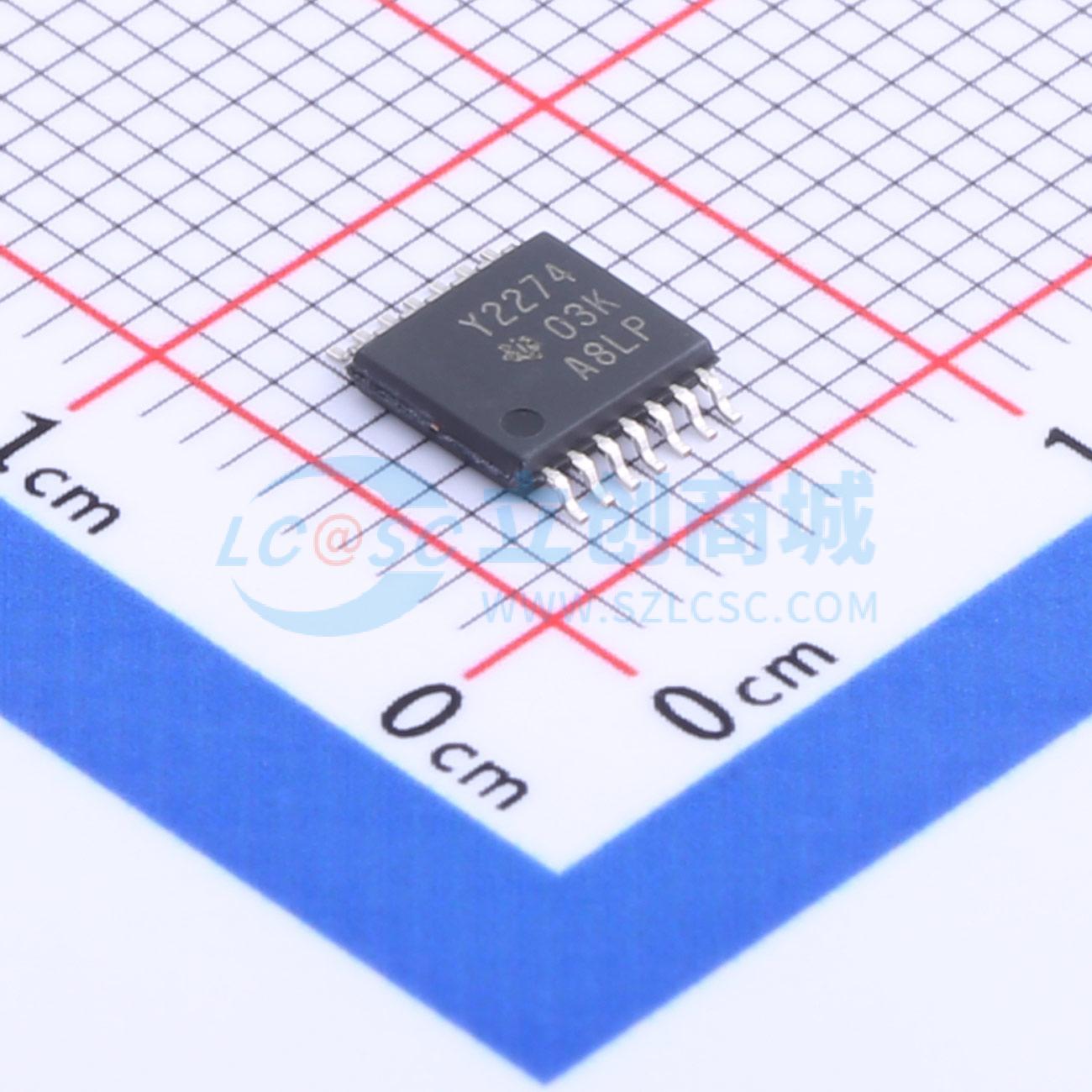

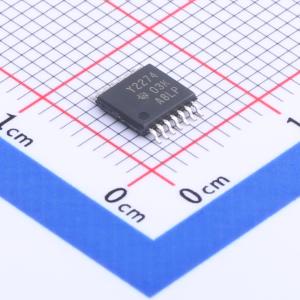

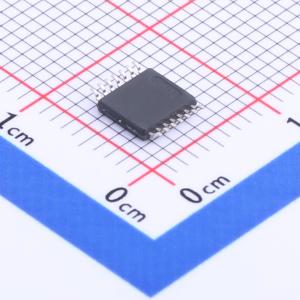

TLC2274IPWR
高级LinCMOS轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC2274 双通道低噪声轨至轨运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2274IPWR
- 商品编号
- C882759
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us | |
| 输入偏置电流(Ib) | 800pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.2V~16V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
TLC2272和TLC2274双路及四路运算放大器来自德州仪器。两种器件均具有轨到轨输出性能，可在单电源或分立电源应用中提高动态范围。TLC227x系列提供2 MHz的带宽和3 V/μs的压摆率，适用于更高速度的应用。这些器件提供可比的交流性能，同时具有比现有CMOS运算放大器更好的噪声、输入失调电压和功耗。TLC227x的噪声电压为9 nV/√Hz，比竞争解决方案低两倍。
TLC227x系列器件具有高输入阻抗和低噪声，非常适合用于高阻抗源（如压电换能器）的小信号调理。由于其微功耗特性，这些器件适用于手持监测和远程传感应用。此外，具有轨到轨输出功能，且可使用单电源或分立电源，使该系列成为与模数转换器（ADC）接口的理想选择。对于精密应用，TLC227xA系列提供最大输入失调电压为950 μV。该系列在5 V和±5 V下完全表征。
TLC227x也是TLC27x在标准设计中的绝佳升级。它们提供更大的输出动态范围、更低的噪声电压和更低的输入失调电压。此增强的功能集使其能够在更广泛的应用中使用。对于需要更高的输出驱动和更宽输入电压范围的应用，请参阅TLV2432和TLV2442器件。
这些器件是SOT-23封装中的单轨到轨运算放大器。它们的小尺寸和低功耗使其成为高密度、电池供电设备的理想选择。
应用领域
- 白色家电（冰箱、洗衣机）
- 手持监测系统
- 配置控制和打印支持
- 传感器接口
- 电池供电的应用程序
