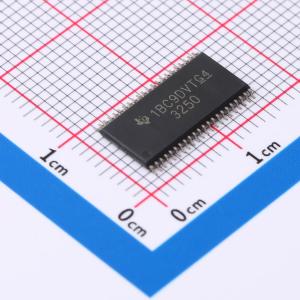

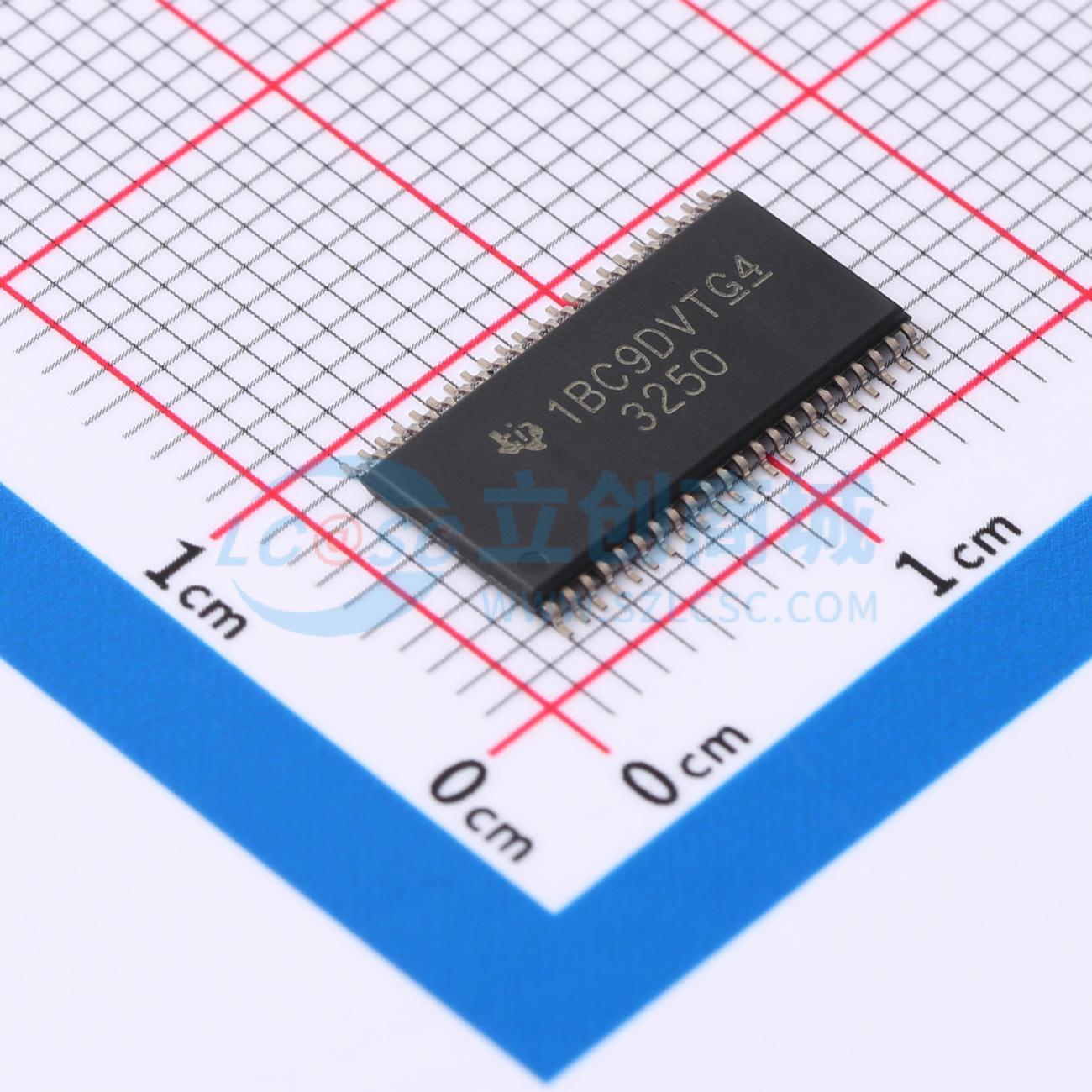

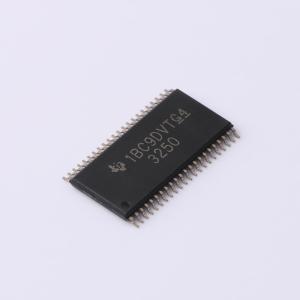

TPA3250D2DDWR

70W立体声、130W峰值PurePath超高清D类放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

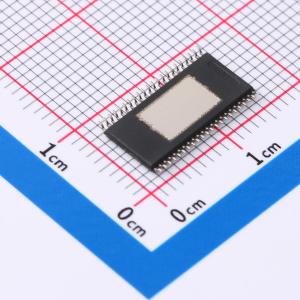

描述: TPA3250 70W 立体声、140W 单声道、12 至 38V 电源电压、模拟输入 D 类音频放大器，焊盘朝下
品牌名称: TI(德州仪器)
商品型号: TPA3250D2DDWR
商品编号: C882780
商品封装: HTSSOP-44
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

TPA3250器件是一款高性能D类功率放大器，具有D类效率并且能够提供真正的高端音质。该器件特有高级集成反馈设计和专有高速栅极驱动器错误校正功能（PurePathTM超高清）。该技术可使器件在整个音频频带内保持超低失真，同时展现完美音质。该器件最多可驱动2个130W（峰值功率）/4Q负载和2个70W（连续功率）/8Q负载，并且特有一个2VRMS模拟输入接口，支持与高性能DAC（例如TI的PCM5242）无缝连接。除了出色的音频性能外，TPA3250还兼具高功率效率和超低功率级空闲损耗（低于1W）两大优点。这可以通过60mO MOSFET以及优化的栅极驱动器方案来实现。该方案相对于传统的分立实现方案可显著降低空闲损耗。

商品特性

差分模拟输入
总谐波失真 + 噪声 (THD + N) 为 10% 时的总输出功率：70W（连续功率）/8Q，桥接负载(BTL)立体声配置（32V时）；130W（峰值功率）/4Q，BTL立体声配置（32V时）
总谐波失真 + 噪声 (THD + N) 为 1% 时的总输出功率：60W（连续功率）/8Q，桥接负载(BTL)立体声配置（32V时）
采用高级集成反馈设计，具有高速栅极驱动器错误校正功能（PurePathTM超清）
高达100kHz的单宽带，用于高清(HD)源的高频成分
超低 THD + N：1W/4Ω时为 0.005% ；削波时< 0.01%
电源抑制比（PSRR）为60dB（BTL，无输入信号）
（A加权）输出噪声 < 60μV （A加权）信噪比 (SNR) > 110dB
多种配置可供选择：立体声、单声道、2.1和4xSE
启动和停止时无喀哒声和噼啪声
92% 高效D类操作(8Q)
12V至36V宽电源电压工作范围
具有错误报告功能的自保护设计（包括欠压、过压、削波和短路保护）
采用推荐的系统设计时，符合电磁干扰(EMI)标准

应用领域

高端条形音箱
微型Combo系统
蓝光光盘/DVD接收器
有源扬声器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	130Wx2@4Ω
	工作电压	12V~36V
	总谐波失真+噪声(THD+N)	0.005%

	属性	参数值
	静态电流(Iq)	13mA
	工作温度	0℃~+70℃
	信噪比	112dB
	输入类型	差分
	电源纹波抑制比(PSRR)	60dB
	效率	92%
