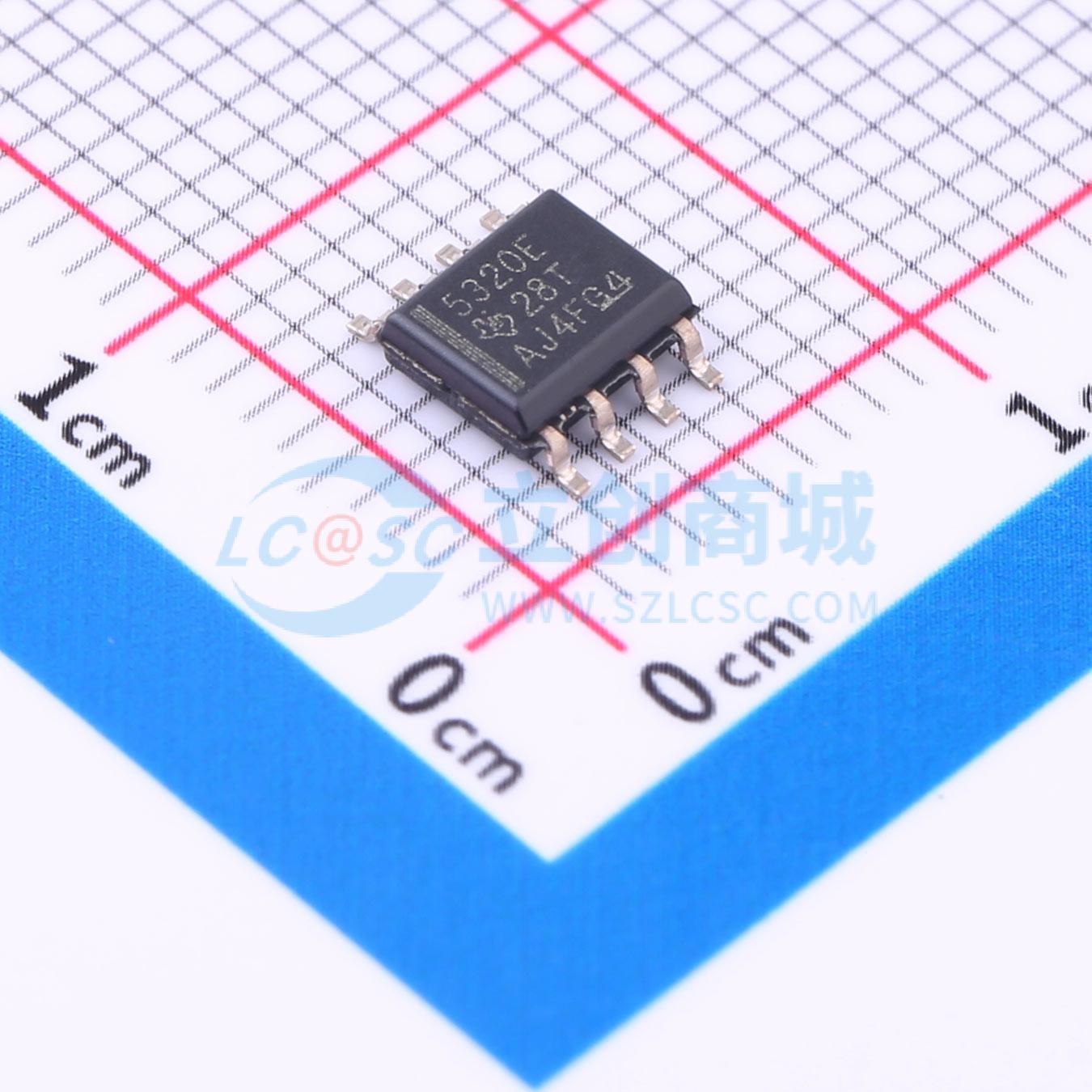

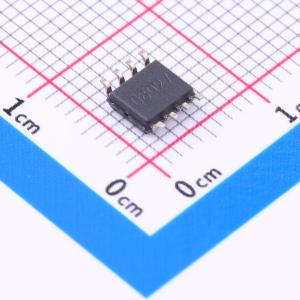

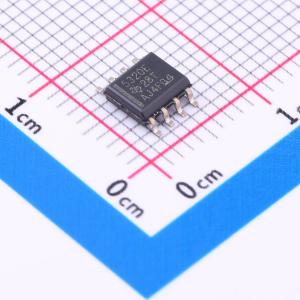

UCC5320ECDR

单通道隔离式栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 UVLO（以 GND 为基准）或分离输出的 3k/5kVrms、2A/2A 单通道隔离式栅极驱动器 8-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC5320ECDR
商品编号: C882786
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

UCC53x0 是一系列单通道隔离式栅极驱动器，用于驱动MOSFET、IGBT、SiC MOSFET 和GaN FET(UCC5350SBD)。UCC53x0S 提供分离输出，可分别控制上升和下降时间。UCC53x0M 将晶体管的栅极连接到内部钳位，以防止米勒电流造成假接通。UCC53x0E 的UVLO2 以GND2 为基准，以获取真实的UVLO 读数。 UCC53x0 采用4mm SOIC-8 (D) 或8.5mm SOIC-8(DWV) 封装，可分别支持高达3kVRMS 和5kVRMS 的隔离电压。凭借这些各种不同的选项，UCC53x0 系列非常适合电机驱动器和工业电源。与光耦合器相比，UCC53x0 系列的部件间偏移更低，传播延迟更小，工作温度更高，并且CMTI 更高。

商品特性

分离输出(UCC53x0S) 以GND2 为基准的UVLO (UCC53x0E) 米勒钳位选项(UCC53x0M)
8 引脚D（4mm 爬电）和DWV（8.5mm 爬电）封装
60ns（典型值）传播延迟
100kV/μs 最低CMTI
隔离层寿命达40 年以上
3V 至15V 输入电源电压
高达33V 的驱动器电源电压
8V 和12V UVLO 选项
输入引脚具有负5V 电压处理能力
7000VPK 隔离DWV（计划）和4242VPK 隔离D（符合DIN V VDE V 0884-11:2017-01 和DIN EN 61010-1 标准）
5000VRMS DWV 和3000VRMS D 隔离等级长达1 分钟（符合UL 1577 标准）
符合GB4943.1-2011 D 和DWV 标准的CQC 认证（计划）
CMOS 输入
工作温度范围： -40°C 至 +125°C

应用领域

电机驱动器
高压直流到直流转换器
UPS 和PSU
混合动力汽车(HEV) 和电动车(EV) 电源模块
光伏逆变器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	3000
	负载类型	IGBT；MOSFET
	通道数	1
	输入侧工作电压	3V~15V
	拉电流(IOH)	4.3A
	灌电流(IOL)	4.4A

	属性	参数值
	工作温度	-40℃~+125℃@(Ta)
	上升时间(tr)	28ns
	下降时间(tf)	25ns
	传播延迟 tpHL	75ns
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	13.2V~33V
