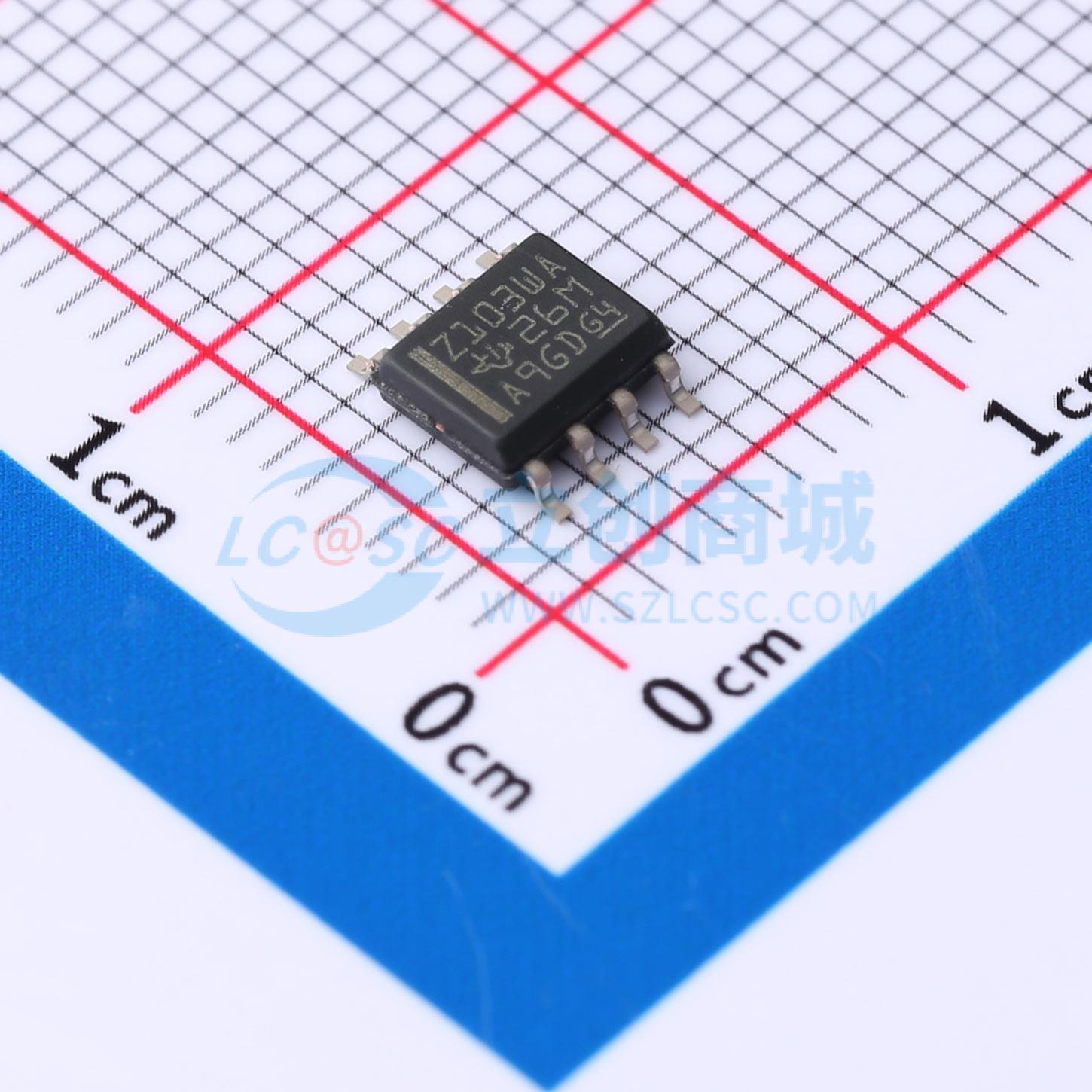

温馨提醒：图片仅供参考，商品以实物为准
TL103WAIDR
带内部基准的双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL103WA 具有内部基准的双通道、32V、900kHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL103WAIDR
- 商品编号
- C882404
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 500kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 50nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
TL103Wx是带有内部基准的双路运算放大器，该器件集成了双路运算放大器和一个固定电压基准构建块，通常用于开关模式和线性电源的控制电路，其中OPAMP1的同相输入在内部连接到固定的2.5V基准，OPAMP2是两个输入均可使用的独立放大器。TL103WB是TL103W和TL103WA的引脚兼容升级版本，相比原有版本性能更优。
商品特性
- TL103WB为TL103W和TL103WA的引脚兼容升级版本
- 电源电压范围为3V~36V
- 输入失调电压低，25℃时为±2mV，整个温度范围内为±2.5mV
- 增益带宽为1.2MHz
- 总电源电流为550μA，TL103WB单路放大器电源电流为275μA
- 集成射频和EMI滤波器，具备EMI抑制能力
- 工作温度范围为-40℃~125℃
- 内置固定2.5V基准
- 基准容差严格，25℃时最大值为0.44，整个温度范围内最大值为1.04
- 基准灌电流范围为0.2mA（典型值）至100mA
- 运算放大器典型失调电压为0.3mV
应用领域
- 电池充电器
- 开关模式电源
- 线性电压调节
- 数据采集系统
- 精密恒流阱
