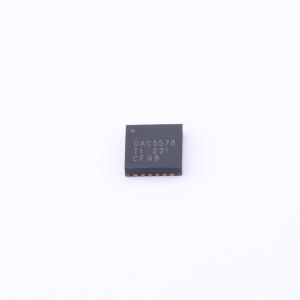

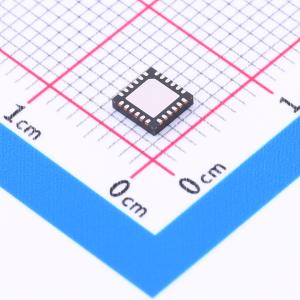

DAC5578SRGER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC5578 8 位、8 通道、超低短时脉冲波形干扰、电压输出、2 线接口 DAC
品牌名称: TI(德州仪器)
商品型号: DAC5578SRGER
商品编号: C882720
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

DAC5578（8位）、DAC6578（10位）和DAC7578（12位）是低功耗、电压输出、八通道数模转换器（DAC）。这些器件为单片式，线性度良好，并将不期望的码间瞬态电压（毛刺）降至最低。这些器件采用通用的两线串行接口，该接口与I2C兼容，时钟速率最高可达3.4MHz。多个器件可共享同一总线。这些器件集成了上电复位（POR）电路，可确保在向器件写入有效代码之前，DAC输出上电至零刻度或中间刻度。这些器件还具备掉电功能，可通过串行接口访问，在5V电压下，可将器件的电流消耗降至典型值0.42μA。在3V电压下，功耗典型值为2.32mW，在掉电模式下可降至0.68μW。低功耗和小尺寸使这些器件非常适合便携式电池供电设备。 DAC5578、DAC6578和DAC7578可直接替代DAC7678，且功能兼容。所有器件均提供4×4 QFN-24封装和TSSOP-16封装。

商品特性

相对精度：
- DAC5578（8位）：0.25 LSB积分非线性（INL）
- DAC6578（10位）：0.5 LSB积分非线性（INL）
- DAC7578（12位）：1 LSB积分非线性（INL）
上电复位至零刻度或中间刻度
- TSSOP封装器件复位至零刻度
- QFN封装器件复位至零刻度或中间刻度
超低功耗运行：5V时每通道0.13mA
宽电源电压范围：+2.7V至+5.5V
两线串行接口（与I2C兼容）
温度范围：-40℃至+125℃

应用领域

便携式仪器
闭环伺服控制
过程控制数据采集系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	8
	接口类型	I2C
	工作电压	2.7V~5.5V
	稳定时间	7us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.25LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	3.4MHz
	静态电流	420nA
