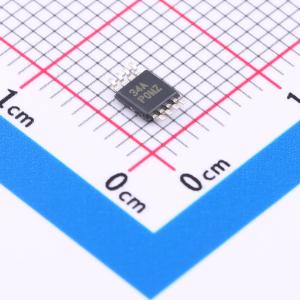

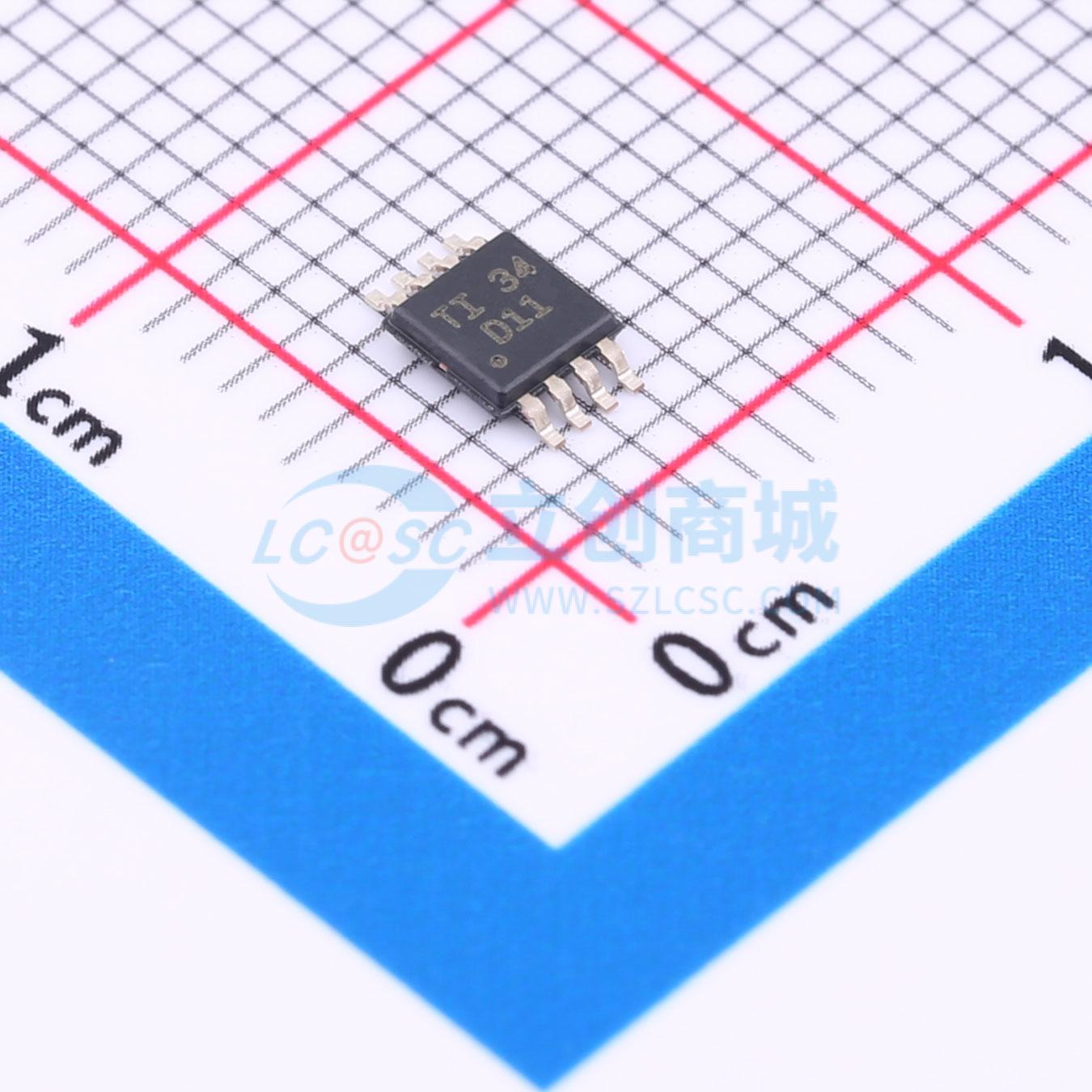

温馨提醒：图片仅供参考，商品以实物为准
DAC8811IBDGKT
16位串行输入乘法数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC8811 建立时间为 0.5us 的 16 位单通道串行输入乘法 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8811IBDGKT
- 商品编号
- C882730
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 500ns | |
| 输出类型 | 电流-非缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 50MHz | |
| 静态电流 | 2uA |
商品概述
DAC8811乘法数模转换器（DAC）设计为采用2.7 V至5.5 V单电源供电。 施加的外部参考输入电压VREF决定满量程输出电流。内部反馈电阻（RFB）与外部I-V精密放大器配合使用时，可为满量程输出提供温度跟踪。 串行数据接口使用数据输入（SDI）、时钟（CLK）和片选（CS），提供高速三线式、与微控制器兼容的输入。 上电时，DAC寄存器被清零，DAC输出为零刻度。 DAC8811采用节省空间的8引脚VSON和VSSOP封装。
商品特性
- ±0.5 LSB微分非线性（DNL）
- 16位单调，±1 LSB积分非线性（INL）
- 低噪声：12 nV/√Hz
- 低功耗：IDD = 2 μA
- 2.7 V至5.5 V模拟电源
- 满量程电流2 mA ±20%，VREF = 10 V
- 50 MHz串行接口
- 0.5 μs建立时间
- 四象限乘法参考
- 参考带宽：10 MHz
- ±10 V参考输入
- 参考动态特性：–105总谐波失真（THD）
- 微型8引脚3×3 mm VSON和3×5 mm VSSOP封装
- 行业标准引脚配置
应用领域
- 自动测试设备
- 仪器仪表
- 数字控制校准
- 工业控制
- 可编程逻辑控制器（PLC）
