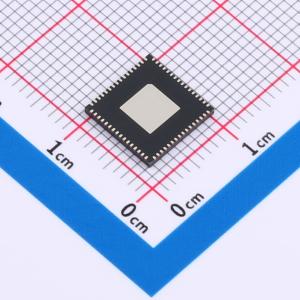

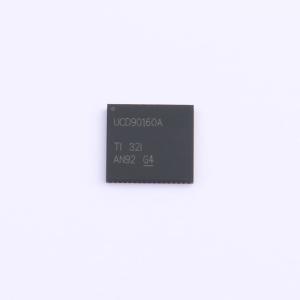

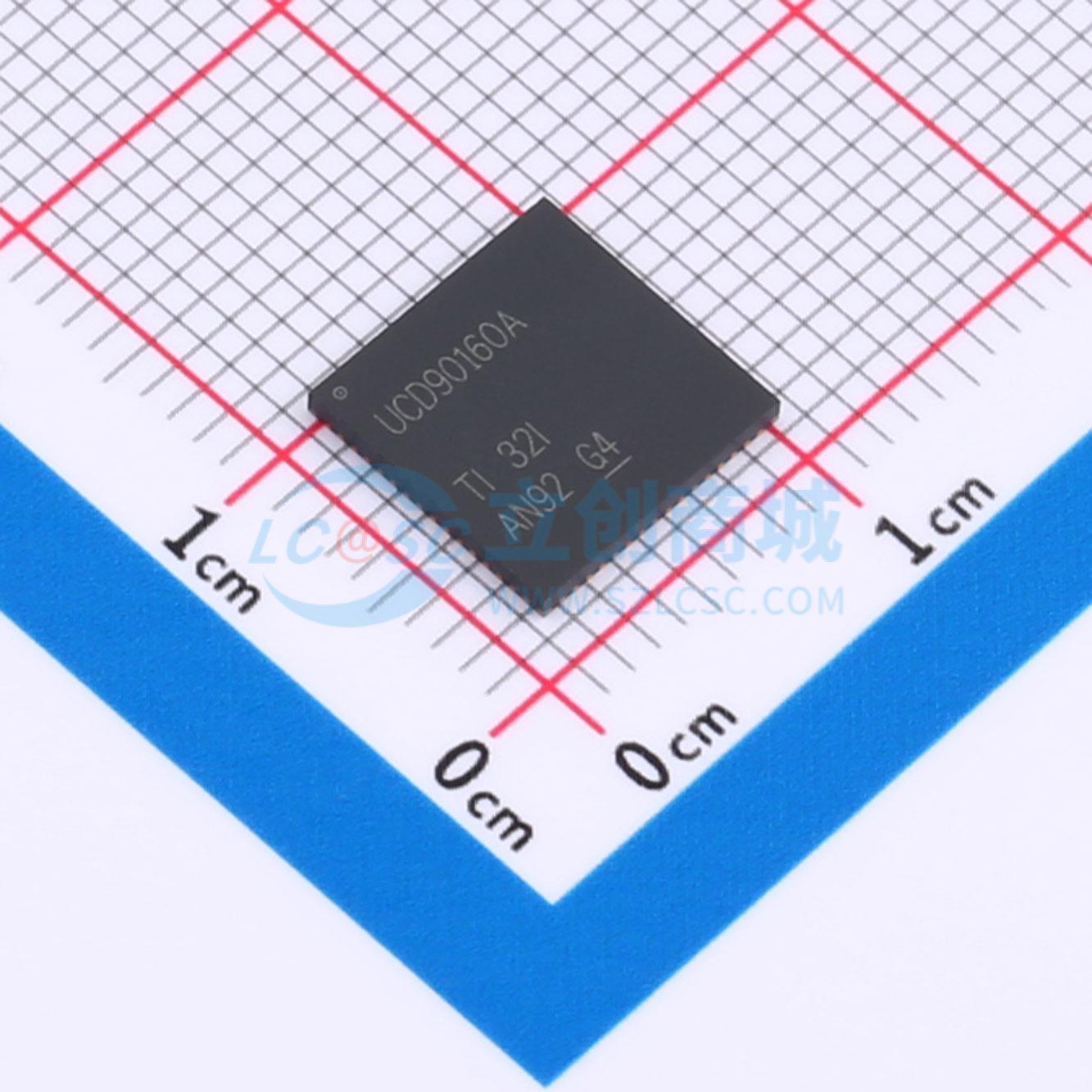

UCD90160ARGCT

UCD90160A 是一款 16 轨 PMBus/I²C 可寻址电源序列发生器和监视器。该器件集成一个 12 位 ADC，用于监视多达 16 个电源电压输入。26 个 GPIO 引脚可用于电源使能端、加电复位信号、外部中断、级联或其它系统功能。这些引脚中有 12 个引脚提供 PWM 功能。利用这些引脚，UCD90160A 可支持裕度调节以及通用 PWM 功能。

电子系统（包括 CPU、DSP、微控制器、FPGA、ASIC 等）可能有多个电压轨，并且为了正常运行需要特定的电源开/关序列。UCD90160A 可以控制多达 16 个电压轨，并确保在正常条件和故障条件下的正确电源序列。

除了排序，UCD90160A 可以连续监视轨电压、故障条件，并将系统健康信息报告给 PMBus 主机，提高系统的长期可靠性。

此外，UCD90160A 可以通过响应电源系统故障来保护电子系统。故障响应可以使用 Fusion Digital Power Designer 软件方便地配置。故障事件以时间戳存储在片上非易失性闪存中，以协助故障分析。

通过在系统验证期间进行四角测试可以提高系统可靠性。在四角测试期间，每个电压轨需要在最小和最大输出电压下运行，通常称为裕度调节。UCD90160A 可以对多达 10 个电压轨执行闭环裕度调节。在正常运行期间，UCD90160A 也可以主动...

• 可对 16 个电压轨进行监控和排序
• 所有电压轨每 400μs 进行一次采样
• 具有 2.5V、0.5% 内部 V_REF 的 12 位 ADC
• 排序基于时间、电压轨及引脚相关性
• 每个监控器具有 4 个可编程欠压和过压阈值
• 每个监控器可提供非易失性误差及峰值日志记录（多达 12 个故障详细条目）
• 针对 10 个电压轨的闭环裕度调节能力
• 裕度输出可调节轨电压以匹配用户定义的裕度阈值
• 可编程的看门狗计时器和系统复位
• 可轻松级联多个电源序列发生器并加以协调以提供故障响应
• 具备引脚选择电源轨状态功能，用于 ACPI 支持
• 灵活的数字 I/O 配置
• 可级联多个器件
• 响应并监视由 GPI 触发的故障
• 多相位 PWM 时钟发生器，时钟频率为 15.259kHz 至 125MHz
• 能够为同步开关模式电源配置独立的时钟输出
• JTAG 和 I²C/SMBus/PMBus 接口

• 有线网络无线基础设施
• 数据通信模块
• 数据中心和企业级计算
• 工厂自动化和控制
• 测试和测量医疗
