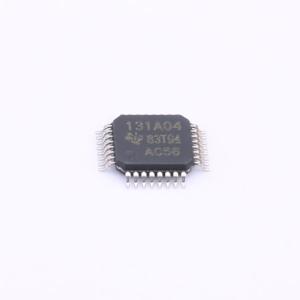

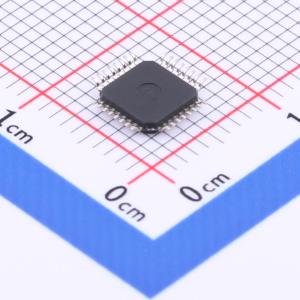

ADS131A04IPBSR
ADS131A02, ADS131A04 双通道或四通道24bit 128kSPS同步采样Δ-ΣADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道或四通道同步采样差分输入，最高128kSPS的数据速率，宽动态范围，内置故障监控器，适用于能源监控、电网保护和控制等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS131A04IPBSR
- 商品编号
- C882747
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 24位 | |
| 增益漂移 | 0.5ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 信噪比 | 111dB | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADS131A02 和ADS131A04 器件为双通道和四通道同步采样24 位 ΔΣ 模数转换器(ADC)。ADS131A02 或ADS131A04 具有宽动态范围、最高128kSPS 的可扩展数据速率以及内置故障监控器等特性，这使得它非常适合能源监控、电网保护和控制等应用。ADC 输入端可以单独直接接入电阻分压器网络、电流互感器或Rogowski 线圈，以测量电压或电流。这两款器件具有灵活的电源选项（包括内部负电荷泵），可最大限度提高有效分辨率，非常适合宽动态范围应用。 这两款器件提供异步和同步主从接口选项，可为多个器件串联而成的单一系统灵活实施ADC 配置。接口上配有多种接口检查、ADC 启动检查和数据完整性检查功能，可报告ADC 中的错误以及数据传输期间的错误。 这种完整的模拟前端(AFE) 解决方案采用32 引脚TQFP 封装，其额定工业温度范围为 -40°C 至 +125°C。
商品特性
- 双通道或四通道同步采样差分输入数据速率：高达128kSPS
- 高性能：
- 单通道精度：在10,000:1 动态范围内优于0.1%
- 有效分辨率：20.6位(8kSPS)
- 总谐波失真(THD)：50Hz 和60Hz 频率下为 -100dB
- 集成的负电荷泵允许绝对输入电压低于接地值
- 灵活的模拟电源选项：
- 采用负电荷泵：3.0V 至3.45V
- 单极电源：3.3V 至5.5V
- 双极电源：±2.5V
- 数字电源：1.65V 至3.6V
- 模数转换器(ADC) 自检
应用领域
- 电源保护：断路器和继电器保护
- 电能计量：单相、多相、电能质量
- 测试和测量
- 电池测试系统
- 数据采集系统
