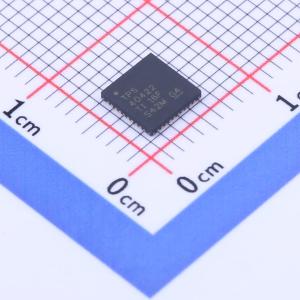

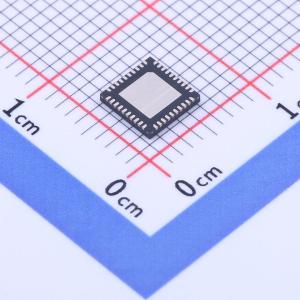

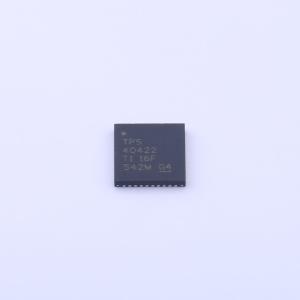

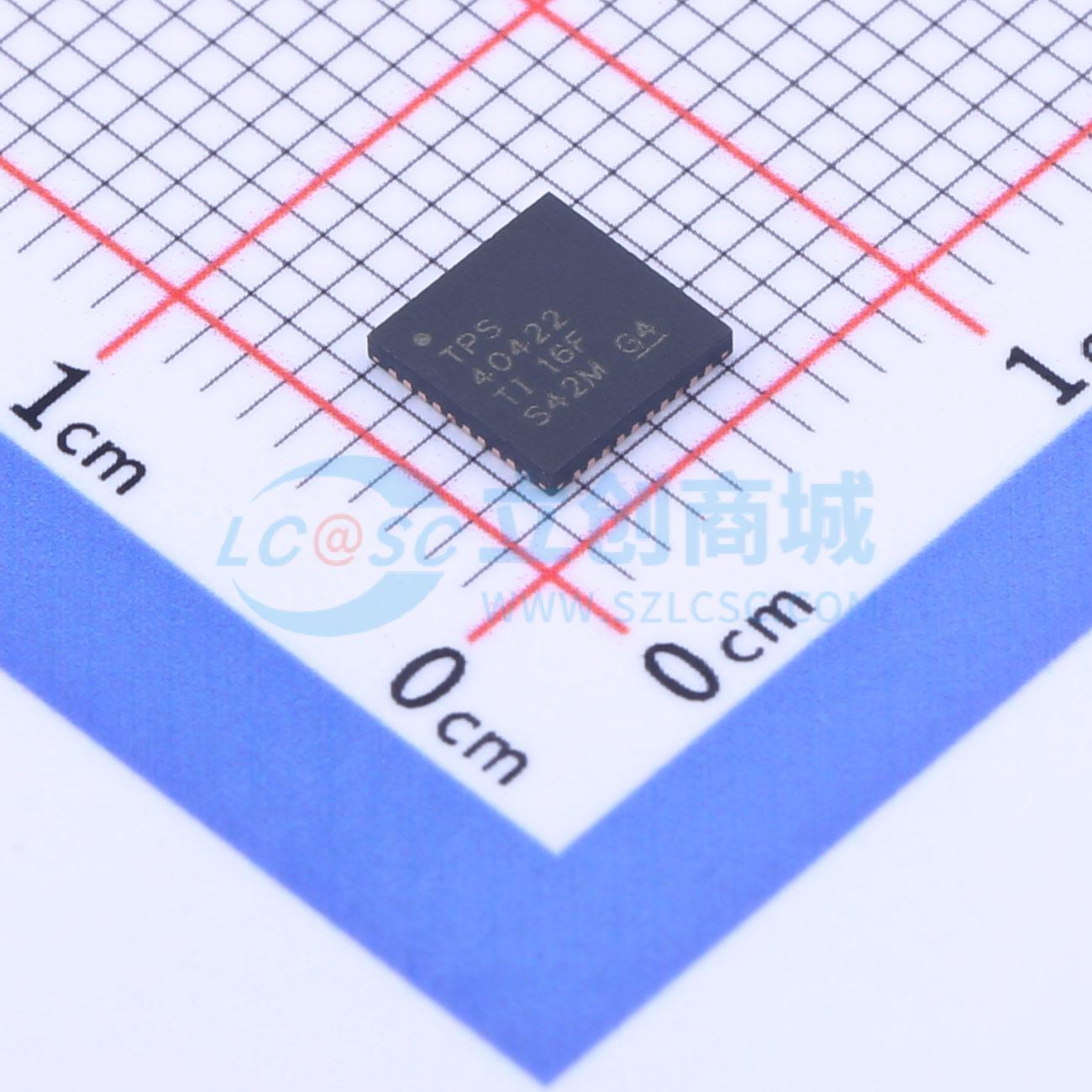

温馨提醒：图片仅供参考，商品以实物为准

TPS40422RSBR

具有PMBus接口的双输出或双相同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40422 具有 PMBus 的双输出或多相同步降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS40422RSBR
商品编号: C882409
商品封装: WQFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

TPS40422 是一款双输出 PMBus 协议同步降压控制器。它也可配置为单一的双向输出。其宽输入范围支持 5V 和 12V 中间总线。准确的基准电压满足了最新 ASIC 的精度电压的需要并且有可能减少了输出电容。电压模式控制降低噪声敏感度并保证低占空比转换。根据 PMBus 协议，该器件的裕量调节功能、基准电压、故障限制、欠压闭锁 (UVLO) 阈值、软启动时间以及接通和关断延迟均可编程设定。此外，该器件采用精准的测量系统对每个通道的输出电压，电流和温度进行监控。

商品特性

单电源运算：4.5 V 至 20 V
输出电压范围为 0.6V 至 5.6V
双输出或双相同步降压控制器
PMBus 接口能力
以 2mV 为步长的电压上升/下降
可编程故障限制和响应
输出电压，输出电流监控
外部温度监视（使用 2N3904 晶体管时）
可编程欠压闭锁 (UVLO) 开/关阈值
可编程软启动时间和接通与关断延迟
片载非易失性存储器(NVM)用于存储定制配置
180° 相移以减少输入纹波
0°C 到 85°C 温度范围内的基准电压为 600mV ，精度为 ±0.5%
电感器 DCR 电流感测
可编程开关频率：200kHz 至 1 MHz
具有输入前反馈的电压模式控制
多相位运行的电流共享
支持预偏置输出
差分远程感应
外部 SYNCBPEXT 引脚通过支持外部偏置电源切换来提高效率
OC、OV、UV 和 OT 故障保护
40 引脚、6mm × 6mm、0.5mm 间距 VQFN 封装
40 引脚、5mm × 5mm、0.4mm 间距 WQFN 封装
使用 TPS40422 器件并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

多重电源轨系统
电信基站
交换机/路由器
网络服务器和存储系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	600mV~5.6V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
