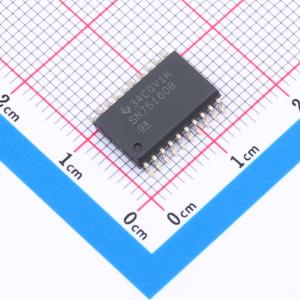

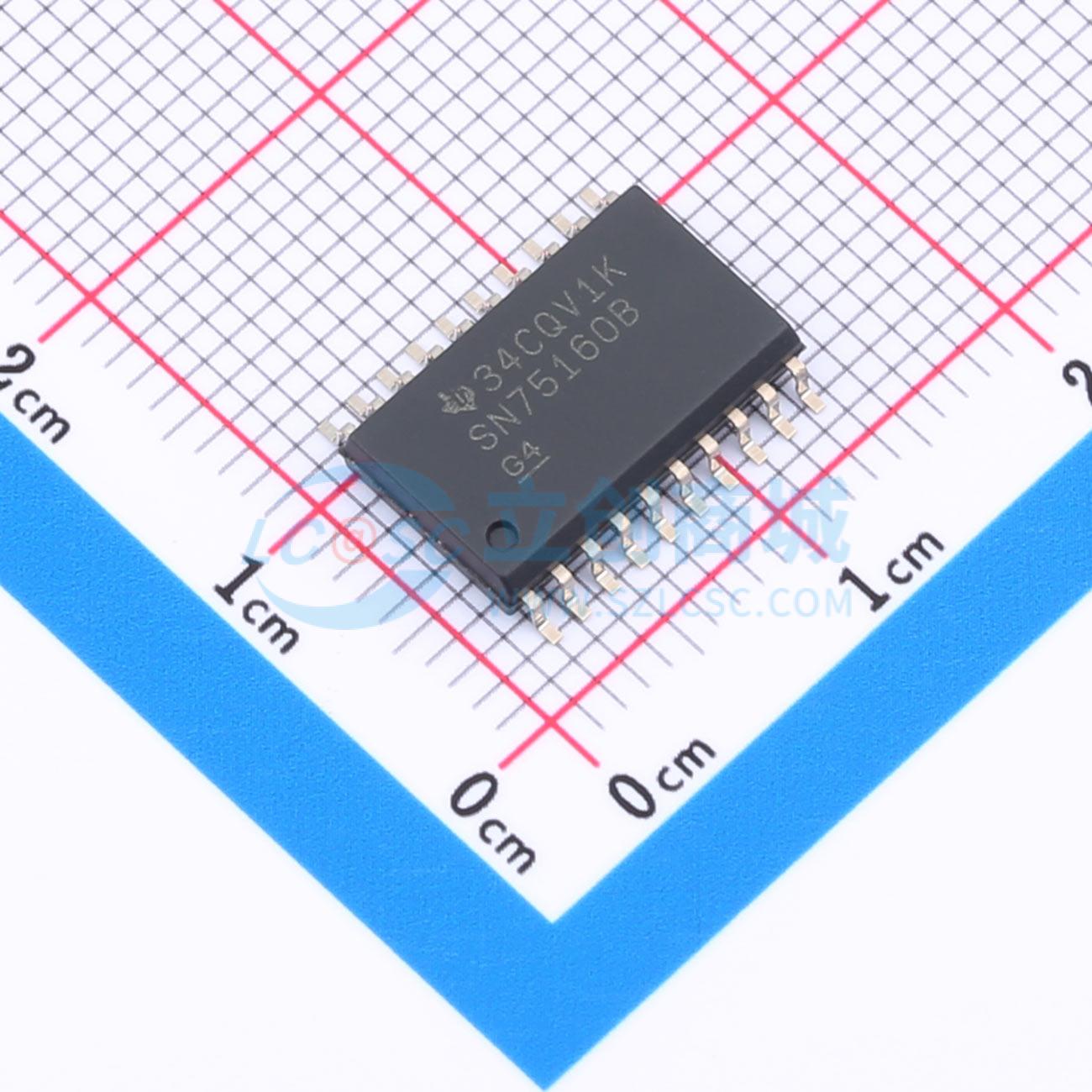

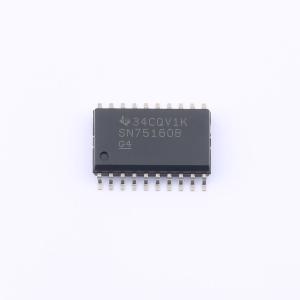

SN75160BDWR
八通道通用接口总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75160B 八路通用接口总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75160BDWR
- 商品编号
- C882412
- 商品封装
- SOIC-20
- 包装方式
- 编带
- 商品毛重
- 0.570625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 48mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
SN75160B是8通道通用接口总线GPIB收发器，为单片高速低功耗肖特基器件，设计用于单端传输线上的双向数据通信，符合IEEE标准488-1978要求。
商品特性
- 8通道双向收发结构
- 符合IEEE Standard 488-1978 GPIB标准要求
- 具备上电/掉电保护，无输出毛刺
- 采用高速低功耗肖特基电路
- 高阻抗pnp输入
- 接收器典型迟滞为650mV
- 驱动器输出支持集电极开路选项，可工作在被动上拉模式或三态模式
- 每个通道最大功耗为72mW
- 最大传输延迟为22ns
- 设备掉电VCC = 0时不对总线产生负载
- 驱动器输出可承受最高48mA灌电流负载
- 内部电路可消除上电和掉电过程中的输出毛刺
- 驱动器输出等效电阻标称值30Ω，接收器输出等效电阻标称值110Ω
- 额定工作温度范围0℃~70℃
- 存储温度范围-65℃~150℃
- 电源电压最大额定值为7V，输入电压最大额定值为5.5V，低电平驱动器输出电流最大额定值为100mA
- 引脚耐温最高可达到260℃（距封装1.6mm处保持10秒）
应用领域
- 用于IEEE-488标准GPIB总线系统的双向数据通信
- 搭配对应管理总线收发器可组成完整的IEEE-488总线16线接口
