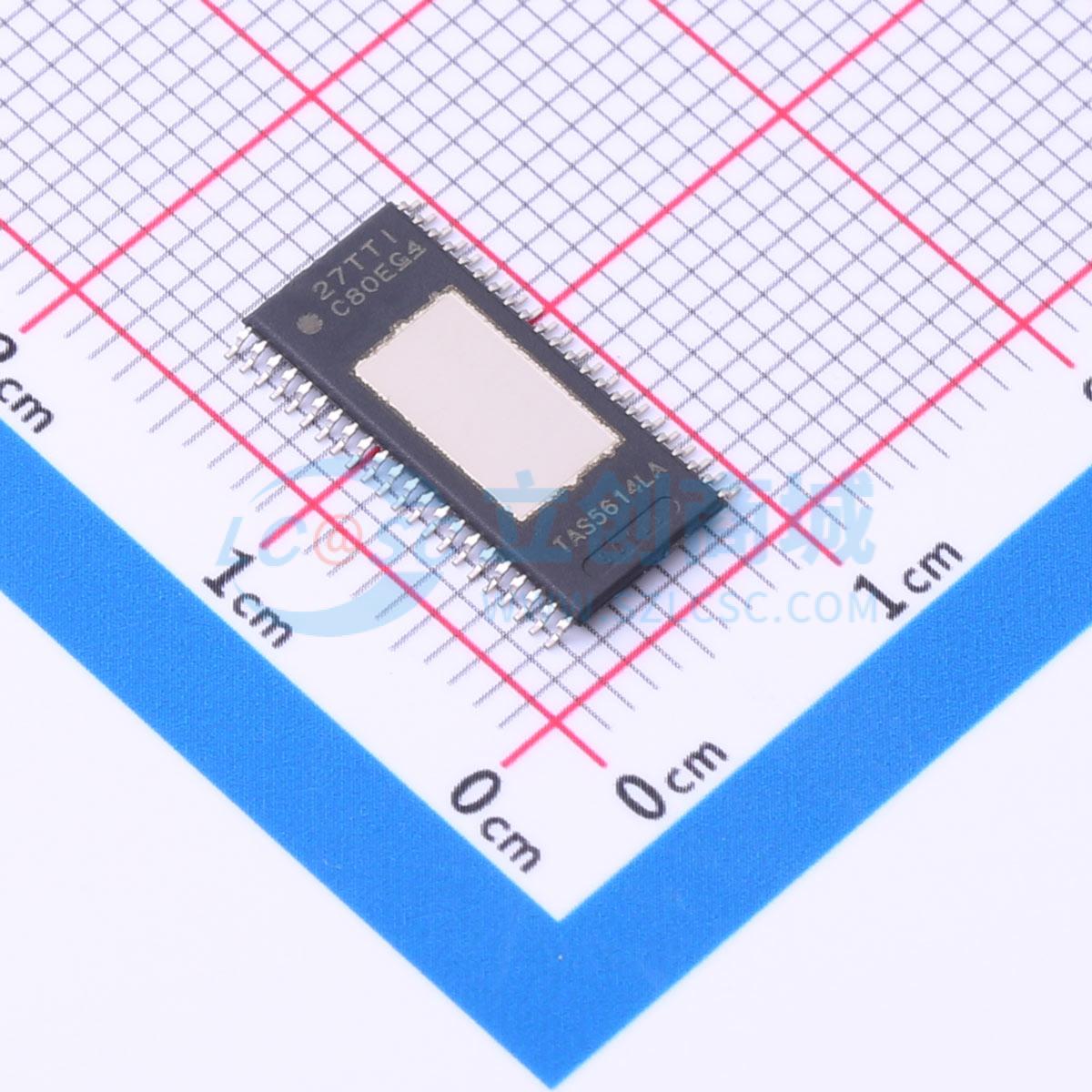

温馨提醒：图片仅供参考，商品以实物为准
TAS5614LADDVR
150W立体声/300W单声道PurePathHD数字输入D类功率级
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TAS5614LA 具有热增强性能的 150W 立体声、300W 单声道、12V 至 38V、PWM 输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5614LADDVR
- 商品编号
- C882389
- 商品封装
- HTSSOP-44-EP-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道；单声道 | |
| 输出功率 | 300W×1@2Ω；150W×2@4Ω | |
| 工作电压 | 12V~38V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 20mA | |
| 信噪比 | 105dB | |
| 电源纹波抑制比(PSRR) | 65dB | |
| 效率 | 90% |
商品特性
- PurePath™ HD 集成反馈提供：1W 功率/4Ω 负载条件下的总谐波失真 (THD)为 0.03%，电源抑制比 (PSRR)>65dB（无输入信号）（A 加权），信噪比 (SNR)>105dB
- 用于控制 G 类电源的预钳位输出，通过使用 60mΩ 输出金属氧化物半导体场效应晶体管 (MOSFET) 减小了散热器体积，满输出功率时效率>90%
- 总谐波失真 + 噪声 (THD+N) 为 10% 时的输出功率：150W/4Ω，桥接负载 (BTL) 立体声配置；300W/2Ω，并行桥接负载 (PBTL) 单声道配置
- THD+N 为 1% 时的输出功率：125W/4Ω，桥接负载 (BTL) 立体声配置；65W/8Ω，桥接负载 (BTL) 立体声配置
- 启动时无喀哒声和噼啪声
- 采用具有错误报告功能的自我保护设计，包含欠压保护 (UVP)、过热保护和短路保护
- 采用推荐的系统设计时，符合电磁干扰 (EMI) 标准
- 采用 44 引脚散热薄型小外形尺寸 (HTSSOP)(DDV) 封装，减小了电路板尺寸
应用领域
- 蓝光碟和 DVD 接收器
- 高功率条形音响
- 有源超低音扬声器和有源扬声器
- 微型 Combo 系统
