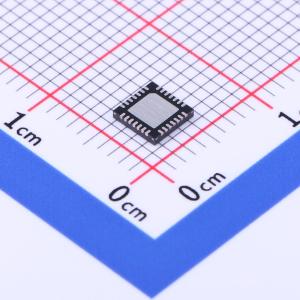

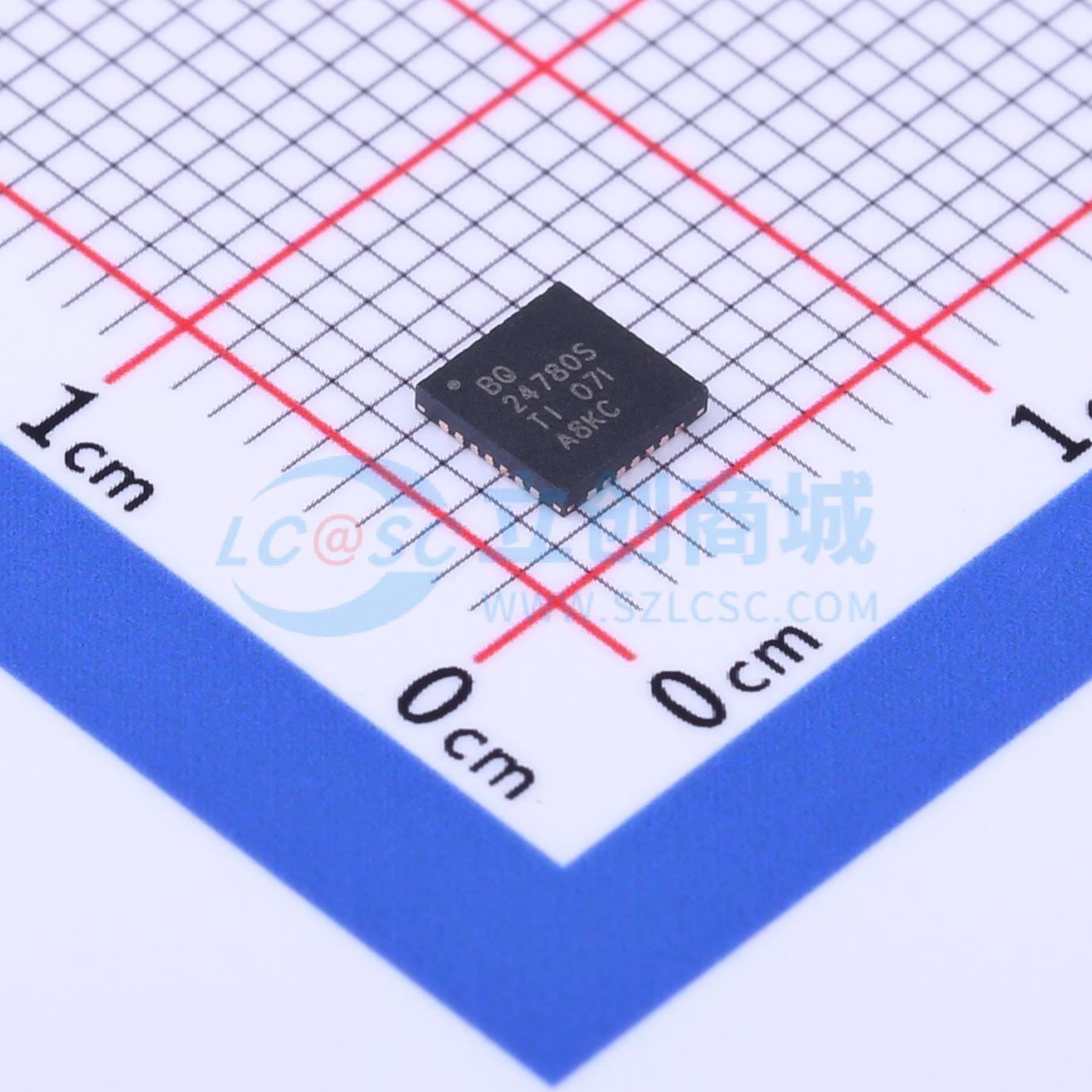

温馨提醒：图片仅供参考，商品以实物为准

BQ24780SRUYR

1到4节混合动力升压模式电池充电控制器（支持电源监视和处理器热量监视）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24780S 支持混合动力升压模式的 SMBus 1 至 4 节降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24780SRUYR
商品编号: C882400
商品封装: WQFN-28-EP(4x4)
包装方式: 编带
商品毛重: 0.083克(g)

商品参数

商品概述

bq24780S器件是一款高效同步电池充电器，所含元件数较少，适用于空间受限的多化合物电池充电应用。 bq24780S器件支持混合动力升压模式（之前称之为“涡轮升压模式”）。当系统电源需求突然超过适配器最大电源水平时，可利用此模式对系统放电，这样适配器就不会受损。 bq24780S器件利用两个电荷泵分别驱动N通道MOSFET（ACFET、RBFET和BATFET），以便自动选择系统电源。系统电源管理微控制器可以通过SMBus对具有较高调节精度的输入电流、充电电流、放电电流和充电电压DAC进行编程。 bq24780S器件可监视适配器电流(IADP)、电池放电电流(IDCHG)和系统电源(PMON)，以便主机根据需要控制CPU速度回落或减少系统电源。 bq24780S器件可对1、2、3或4节串联锂离子电池充电。

商品特性

支持混合动力升压模式的工业创新型充电控制器
适配器和电池一同为系统供电，支持Intel CPU Turbo模式
进入升压模式的超快瞬态响应时间为150μs
混合动力升压模式由4.5至24V系统供电
1到4节电池由4.5至24V适配器充电
高精度电源和电流监视，实现CPU节能
全面的PROCHOT功能
±2%电流监视精度
±5%系统电源监视精度(PMON)
可自动选择适配器或电池作为NMOS电源
ACFET在100μs内快速接通
可编程的输入电流、充电电压、充电和放电电流限值
±0.4%充电电压（16mV步长）
±2%输入电流（128mA/步长）
±2%充电电流（64mA/步长）
±2%放电电流（512mA/步长）
高集成
电池LEARN（学习）功能
电池状态监视器
升压模式指示器
环路补偿
BTST二极管
针对过压保护、过流保护、电池、电感器和MOSFET短路保护的增强型安全特性
可对ILIM引脚进行实时系统控制以限制充电电流和放电电流
适用于Energy Star的0.65mA适配器待机静态电流

应用领域

笔记本、超极本、可拆卸平板电脑和常规平板电脑
手持式终端
工业用和医疗用设备
便携式设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~24V
	最大充电电流	4.096A
	充电饱和电压	16.8V

	属性	参数值
	电池类型	锂电池
	电池节数	1~4
	工作温度	-40℃~+85℃
	静态电流(Iq)	5uA
	接口类型	SMBus
