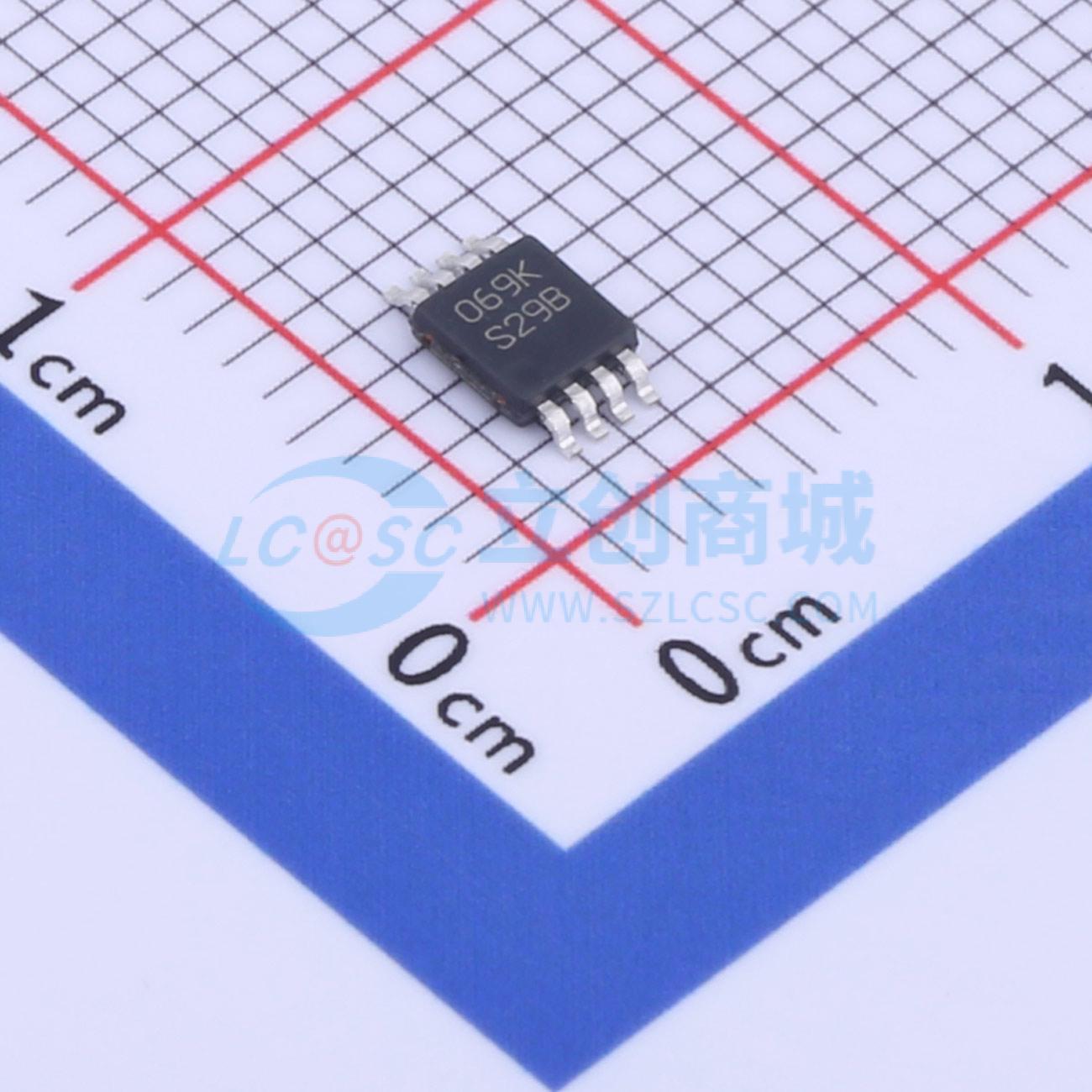

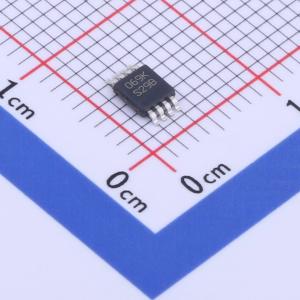

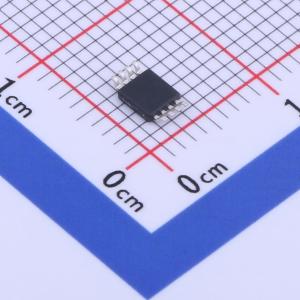

温馨提醒：图片仅供参考，商品以实物为准
LM3485MMX/NOPB
LM3485 集成迟滞PFET降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3485 4.5 至 35V 滞环非同步 PFET 降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3485MMX/NOPB
- 商品编号
- C882395
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~35V | |
| 输出电压 | 1.242V~35V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM3485是一款高效PFET开关稳压器控制器，可用于快速轻松地开发适用于广泛应用的小型、低成本开关降压稳压器。迟滞控制架构采用各种外部组件进行设计时简单易行，且无需担心控制环路稳定性问题。PFET架构还能减少组件数量，实现超低压降和100%占空比运行。另一优点是在轻载时高效运行，且不会增加输出纹波。 通过测量PFET的RDS(ON)两端的电压来提供限流保护，从而无需使用检测电阻。逐周期限流可通过单个电阻进行调节，确保在一定范围的输出电流下安全运行。
商品特性
- 易于使用的控制方法
- 无需控制环路补偿
- 4.5 V至35 V宽输入范围
- 1.242 V至VIN可调输出范围
- 高达93%的高效率
- ±1.3%（全温度范围±2%）内部基准
- 100%占空比
- 最大工作频率>1 MHz
- 限流保护
应用领域
- 机顶盒
- DSL或电缆调制解调器PC/IA
- 汽车PC
- TFT显示器
- 电池供电的便携式应用
- 分布式电源系统常通电源
