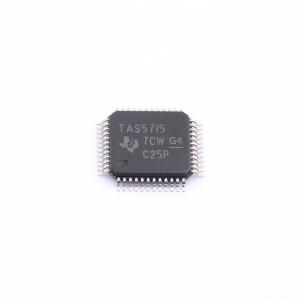

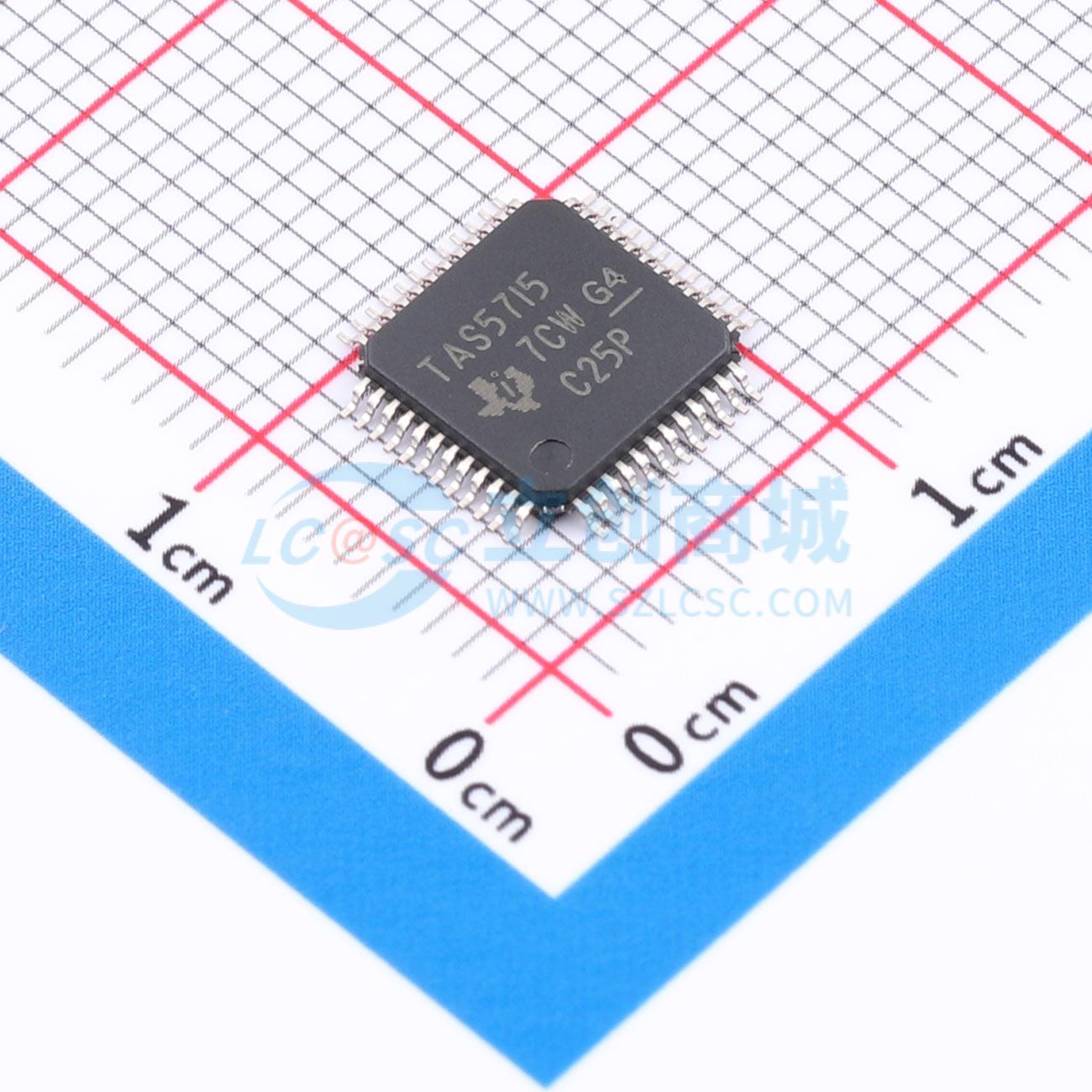

TAS5715PHPR

25-W数字音频功率放大器，带EQ和DRC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TAS5715 具有 EQ、DRC 和 HP 的 25W 立体声、8V 至 26V、数字输入、开环 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5715PHPR
商品编号: C882388
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.434083克(g)

商品参数

	属性	参数值
	信噪比	106dB
	功能特性	ESD保护；数字编程增益；使能/关断功能；自动静音/免噪音开关；集成PLL；内置音频处理
	工作电压	8V~26V
	工作温度	0℃~+85℃

商品概述

TAS5715是一款用于驱动立体声桥接扬声器的25W高效数字音频功率放大器。一路串行数据输入支持处理最多两路独立音频通道，可与大多数数字音频处理器和MPEG解码器无缝集成。该器件支持范围广泛的输入数据和数据速率，全可编程数据路径可将这些通道路由到内部扬声器驱动器。TAS5715是仅从器件，从外部源接收所有时钟。根据输入采样率不同，TAS5715的PWM载波开关频率在384kHz到352kHz之间工作。过采样结合四阶噪声整形器，可提供平坦的本底噪声，以及在20Hz至20kHz范围内出色的动态范围。该器件内置有限的ESD保护。在存储或操作过程中，引线应短接在一起或将器件放置在导电泡沫中，以防止MOS栅极发生静电损坏。

商品特性

在18V供电下可向8Ω负载输出25W功率
PBTL模式下4Ω负载支持最高50W输出
PVDD供电范围宽，为8V至26V
高效D类操作，无需散热片
仅需要3.3V和PVDD供电
一路串行音频输入，支持两路音频通道
可通过引脚选择I2C地址（芯片选择）
支持8kHz至48kHz采样率（LJ/RJ/I2S）
耳机PWM输出
专用引脚用于外部耳机放大器关断
支持单滤波器PBTL模式
独立通道音量控制，范围从24dB到静音
独立耳机音量控制
可编程双波段动态范围控制
每个通道最多支持八个用户可编程双二阶滤波器
DRC滤波器可编程系数
直流阻塞滤波器和PWM直流检测
CRC校验，可检测双二阶系数损坏
串行控制接口无需MCLK即可工作
工厂修整内部振荡器，可自动检测速率
采用表面贴装48引脚7mm×7mm HTQFP封装
具备过热和短路保护
EQ可实现扬声器均衡，改善音频性能
DRC为自动增益限幅器，可用作功率限幅器，实现扬声器保护，优化聆听体验
双波段DRC可对低频和高频内容设置两个不同阈值
自动存储体切换，可预加载不同采样率的系数，采样率变化时无需向器件写入新系数
自动检测可自动检测采样率变化，无需外部微处理器干预
单滤波器PBTL支持可降低BOM成本
散热性能提升，改善系统稳定性

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	41.5Wx2@4Ω
	总谐波失真+噪声(THD+N)	0.07%
