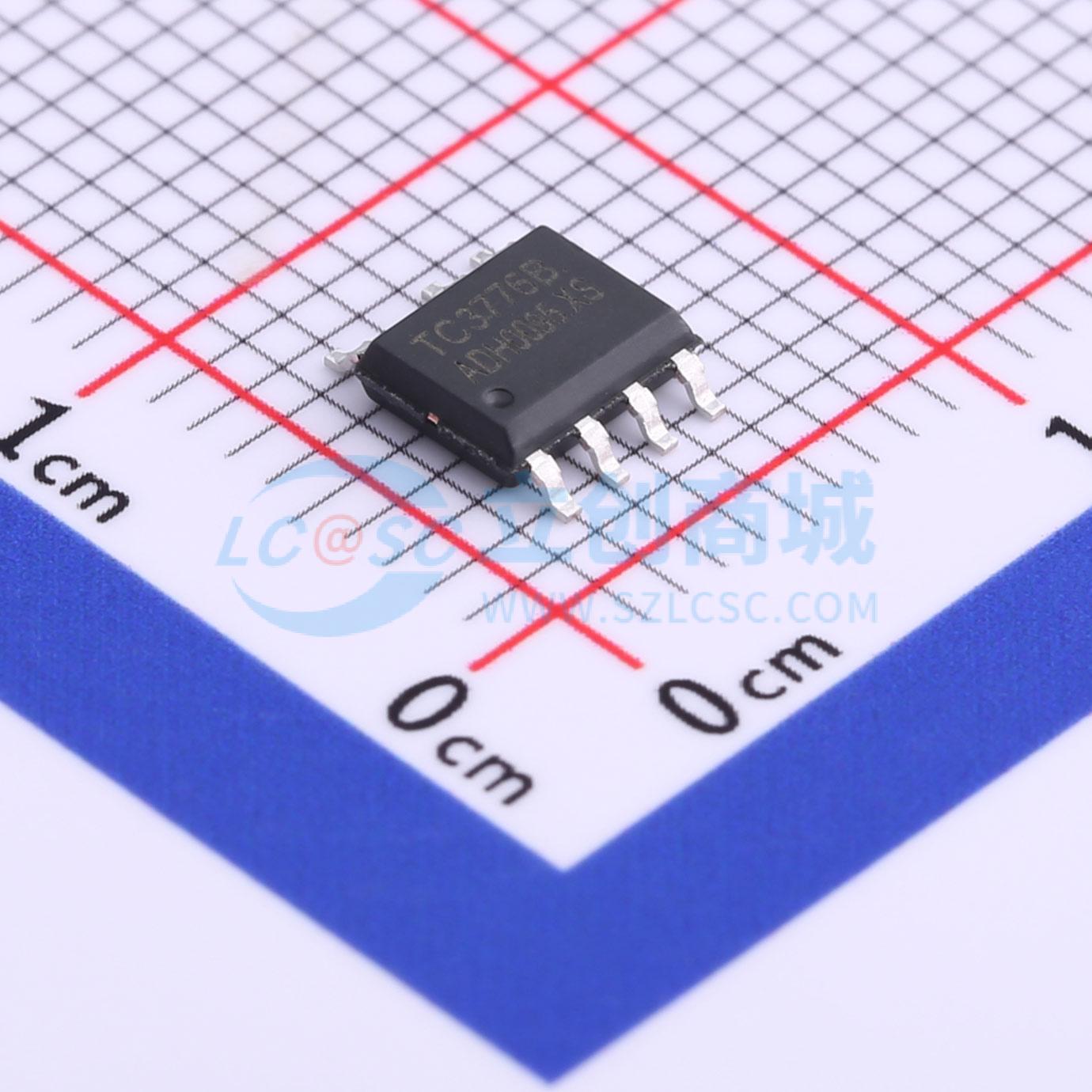

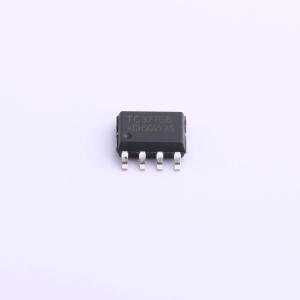

TC3776B

TC3776B 是一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片，外围设计极其简单。TC3776B 固定原边峰值电流，通过变压器原副边匝比来设置输出恒流点；通过设定一个 FB 电阻来设置输出恒压点。 为了实现系统成本的极致简化，TC3776B 内置启动电路，外围不需要启动电阻，集成高精度的 FB 下偏电阻，固定峰值电流来实现取消限流电阻；采用自供电的方式来取消辅助绕组 VCC 供电二极管。 TC3776B 为了优化输出电流的一致性，内置输入线电压补偿功能；为了节约外围的线材，TC3776B 采用了固定输出线缆补偿的方式进行输出电压补偿。 TC3776B 集成了多种的保护功能，包括 VCC 钳位/欠压保护，FB 电阻开路保护，输出短路保护，过温保护。

• 集成 BJT
• 输出短路保护功能
• 双绕组变压器方案，优化系统成本
• FB 电阻开路保护功能
• 待机功耗 75mW
• VCC 欠压保护功能
• 内置高精度的 FB 下偏电阻，恒压精度高
• 过温保护
• 内置高精度的固定峰值电流，恒流精度高
• 封装形式：SOP - 7
• 输出线损补偿技术

• 适配器、充电器
• LED 驱动电源
• 线性电源和 RCC 开关电源升级换代
• 其它辅助电源
