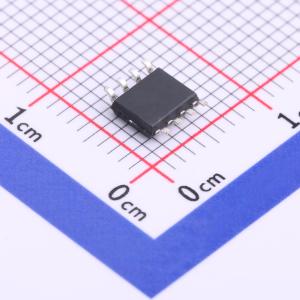

温馨提醒：图片仅供参考，商品以实物为准

FM7318A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: FM(富满)
商品型号: FM7318A
商品编号: C841225
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.156克(g)

商品参数

商品概述

FM7318A是内置高压功率MOSFET的电流模式PWM控制芯片，适用于全电压18W离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。为保证芯片正常工作，针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括软启动、VDD欠压锁定保护（UVLO）、过压保护（OVP）、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI性能。 FM7318A是小功率离线反激式开关电源功率转换器，专为18W快充方案设计。

商品特性

内置软启动：4ms
优化的Burst控制模式，以提高效率和降低待机功耗（低于0.3W）
正常工作时无音频噪声设计
固定工作频率：65KHz
内置斜波补偿电路
较低的启动电流和工作电流
内置前沿消隐电路
欠压锁定保护
过载保护（OLP）
过压保护（OVP）
保护解除后自动恢复功能
VCC工作电压高达35V，在输出5 - 12V快充系统中，无需外加VCC稳压电路

应用领域

快充电源
电池充电器
机顶盒电源
开放式开关电源
数码相机、摄像机适配器
电脑/服务器/液晶电视待机电源
VCR、SVR、DVD&DVCD播放器电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	35V
	开关频率	65kHz
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	90%
	晶体管耐压	650V
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)；过载保护(OLP)；软启动
	工作温度	-20℃~+150℃
