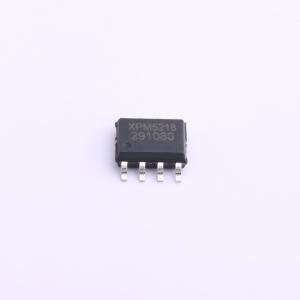

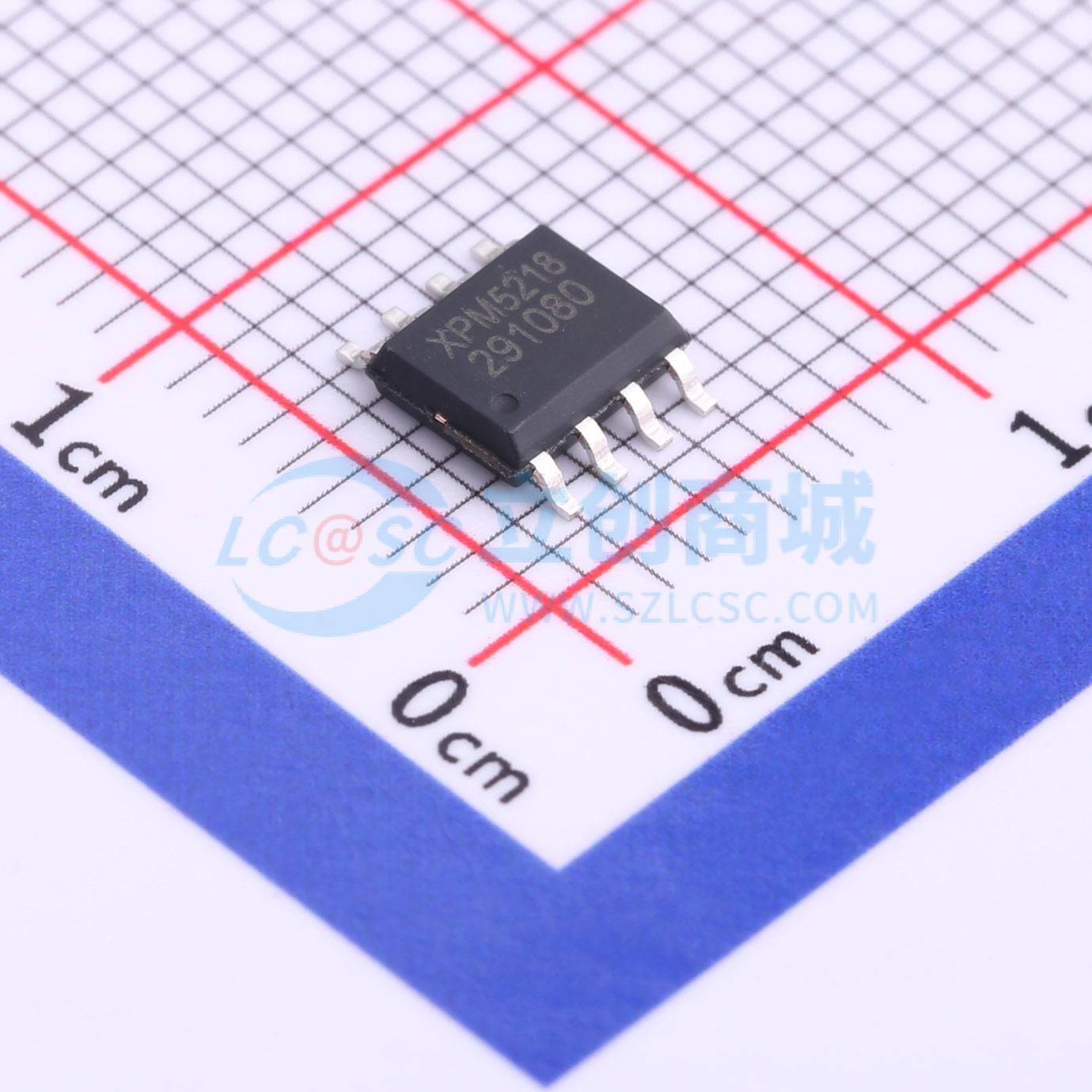

XPM5218B
18W USB PD等多协议降压芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持多种快速充电协议，包括USB Type-C和PD协议，高通QC2.0/3.0，华为FCP/SCP，三星AFC，USB BC1.2 DCP以及Apple 2.4A 充电规范。输出功率最大18W。
- 品牌名称
- FM(富满)
- 商品型号
- XPM5218B
- 商品编号
- C841230
- 商品封装

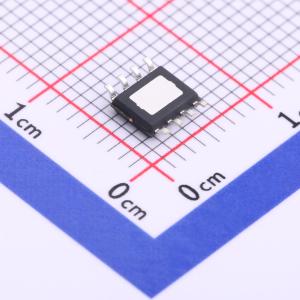

- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | PD 3.0；QC；BC 1.2 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6.6V~36V | |
| 数据速率 | - | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流 | 600uA |
商品概述
XPM5218 是一款集成开关管的同步降压转换器，支持USB Type-C 和 PD 等多种快速充电协议，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。 支持多种快速充电协议，包括USB Type-C 和 PD 协议，高通QC2.0/3.0，华为FCP/SCP，三星AFC，USB BC1.2 DCP 以及Apple 2.4A 充电规范。 支持宽输入电压范围，6.6V 至36V。输出电压范围是3.6V 至12V，并依据充电协议自行调整，提供最大18W 的输出功率。XPM5218A 的PDO 配置为5V/3A、9V/2A，XPM5218B 的PDO 配置为5V/3A、9V/2A、12V/1.5A。 采用PWM 电流模控制方式，能快速响应负载瞬态变化。开关频率为150KHz，特有的抖频技术能够减小EMI，帮助客户通过认证。 输出具有恒压恒流特性。当输出电流小于限定值时，处于恒压模式；当输出电流达到限定值时，处于恒流模式。输出电压具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。 具备非常高的可靠性，输入耐压高至42V，所有引脚ESD 超过8KV。同时具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。 采用ESOP8 封装。
商品特性
- 输入耐压42V
- 支持USB Type -C 协议
- 配置为DFP（Source）
- 广播3A 电流
- 支持USB Power Delivery（PD）3.0 协议
- 集成完整PD3.0 分层通信协议
- PDO 电压：5V，9V（XPM5218A）
- PDO 电压：5V，9V，12V（XPM5218B）
- 支持Quick Charge 3.0/2.0 协议
- 支持华为FCP/SCP 协议
- 支持三星AFC 协议
- 支持USB BC1.2 DCP
- 支持Apple 2.4A 充电规范
- 同步开关降压转换器
- 内置功率MOSFET
- 输入电压范围：6.6V 到36V
- 输出电压范围：3.6V 到12V
- 输出电流：5V/3A，9V/2A，12V/1.5A
- 输出5V/3A 转换效率大于92%
- 输出电压线补：50mV/A
- 输出具有CV/CC 特性
- 内置补偿电路
- 软启动功能
- 特有抖频技术减小EMI
- 输入过压、欠压保护
- 输出过压、过流保护
- 短路保护
- 过温保护
- 全引脚ESD 8KV
应用领域
- 车载充电器
- 快充适配器
- 智能排插
- 通用高压USB 充电器
